A இன் செயல்பாட்டுக் கொள்கைசர்க்யூட் பிரேக்கர்கண்காணிப்பு, தீர்ப்பு மற்றும் செயல்படுத்துதல் ஆகியவற்றின் முக்கிய தர்க்கத்தைச் சுற்றி வருகிறது. அதன் உள்ளமைக்கப்பட்ட ட்ரிப்பிங் மெக்கானிசம் மற்றும் ஆர்க்-அணைக்கும் அமைப்பு மூலம், இது சாதாரண சர்க்யூட் இணைப்பு மற்றும் துண்டிப்பு கட்டுப்பாடு மற்றும் தவறான சுற்றுகளின் விரைவான குறுக்கீடு ஆகியவற்றை அடைகிறது. குறிப்பாக, இது சாதாரண இயக்க முறை மற்றும் தவறு பாதுகாப்பு முறை என பிரிக்கலாம். ஆர்க்-அணைக்கும் அமைப்பு நம்பகமான ட்ரிப்பிங்கை உறுதி செய்யும் ஒரு முக்கியமான துணை பொறிமுறையாகும்.
சுமை, ஷார்ட் சர்க்யூட் அல்லது அண்டர்வோல்டேஜ் போன்ற பிழைகளை ஒரு சர்க்யூட் சந்திக்கும் போது, உள்ளமைக்கப்பட்ட பயண அலகு பூட்டுதல் பொறிமுறையைத் திறக்க தூண்டுகிறது, இது தானியங்கி ட்ரிப்பிங்கை அடைகிறது. வெவ்வேறு தவறுகள் வெவ்வேறு ட்ரிப்பிங் கொள்கைகளுக்கு ஒத்திருக்கும்:
முக்கிய கூறு: பைமெட்டாலிக் ஸ்ட்ரிப் (கணிசமான வித்தியாசமான வெப்ப விரிவாக்க குணகங்களுடன் இரண்டு உலோகத் தாள்களால் ஆனது).
வேலை செய்யும் தர்க்கம்: சர்க்யூட் அதிக சுமையாக இருக்கும்போது, மின்னோட்டம் தொடர்ந்து மதிப்பிடப்பட்ட மதிப்பை மீறுகிறது, இதனால் பைமெட்டாலிக் ஸ்ட்ரிப் வெப்பத்தின் காரணமாக வளைந்து சிதைந்துவிடும். உருமாற்றம் ஒரு வாசலை அடையும் போது, அது பூட்டுதல் பொறிமுறையைத் திறக்கத் தள்ளுகிறது, மேலும் நகரும் தொடர்பு ஒரு ஸ்பிரிங் செயல்பாட்டின் கீழ் சுற்றுகளை உடைக்கிறது.
அம்சங்கள்: தாமதமான நடவடிக்கை; குறுகிய கால சுமைகள் (மோட்டார் ஸ்டார்ட்டிங் போன்றவை) ட்ரிப்பிங்கைத் தூண்டாது, தவறான பயணத்தைத் தவிர்க்கும்.
முக்கிய கூறு: மின்காந்த சுருள் (இரும்பு மையத்தைச் சுற்றி காயம்).
இயக்க தர்க்கம்: ஒரு குறுகிய சுற்று ஏற்படும் போது, மின்னோட்டம் உடனடியாக மதிப்பிடப்பட்ட மதிப்பை விட பத்து அல்லது நூற்றுக்கணக்கான மடங்கு அதிகமாகும். மின்காந்த சுருள் ஒரு வலுவான மின்காந்த சக்தியை உருவாக்குகிறது, பூட்டுதல் பொறிமுறையைத் தாக்க இரும்பு மையத்தை ஈர்க்கிறது, உடனடியாக சுற்று திறக்கிறது.
அம்சங்கள்: மில்லி விநாடி-நிலை விரைவான செயல், மிகக் குறுகிய காலத்தில் சுற்றுகளை துண்டிக்கும் திறன் கொண்டது, கருவிகளில் வில் எரிவதைத் தடுக்கிறது அல்லது தீயை ஏற்படுத்துகிறது.
முக்கிய கூறு: அண்டர்வோல்டேஜ் ட்ரிப் காயில், மின்னழுத்தத்தைக் கண்காணிக்க மின்சுற்றில் இணையாக இணைக்கப்பட்டுள்ளது.
இயக்க தர்க்கம்: மின்னழுத்தம் மதிப்பிடப்பட்ட மதிப்பில் தோராயமாக 70% க்குக் கீழே குறையும் போது அல்லது முற்றிலும் இழக்கப்படும் போது, பயணச் சுருளின் மின்காந்த சக்தி மறைந்துவிடும், மேலும் இரும்பு கோர், வசந்தத்தின் செயல்பாட்டின் கீழ், பூட்டுதல் பொறிமுறையைத் திறக்க தூண்டுகிறது, சுற்று துண்டிக்கப்படுகிறது.
செயல்பாடு: சாதனங்கள் அசாதாரண செயல்பாடு மற்றும் குறைந்த மின்னழுத்தத்தின் கீழ் சேதமடைவதைத் தடுக்கிறது, மேலும் மின்சாரம் மீட்டமைக்கப்படும்போது திடீரென உபகரணங்கள் தொடங்குவதால் ஏற்படும் பாதுகாப்பு அபாயத்தைத் தவிர்க்கிறது.

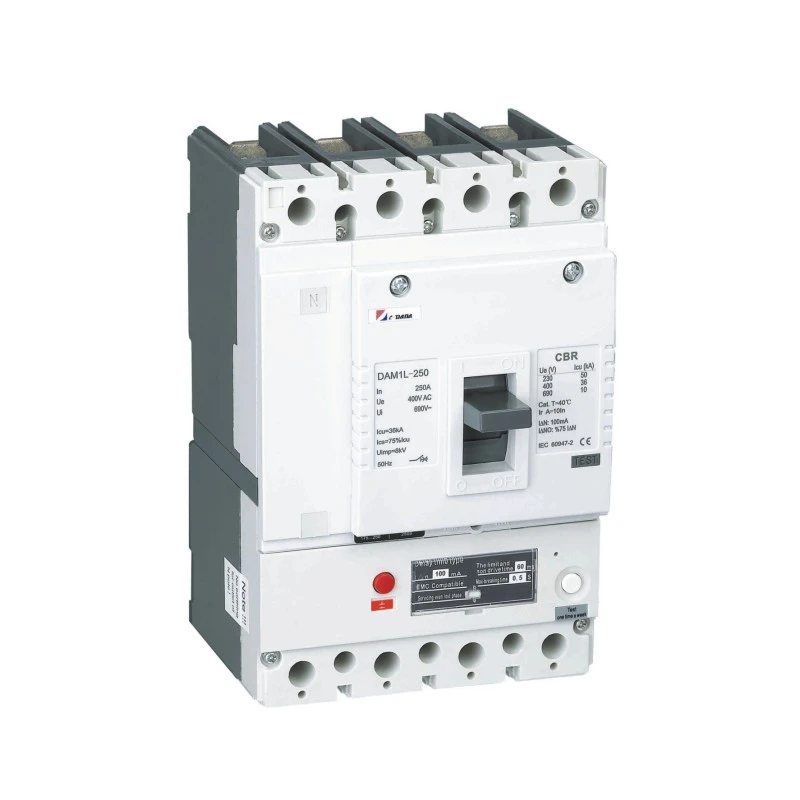

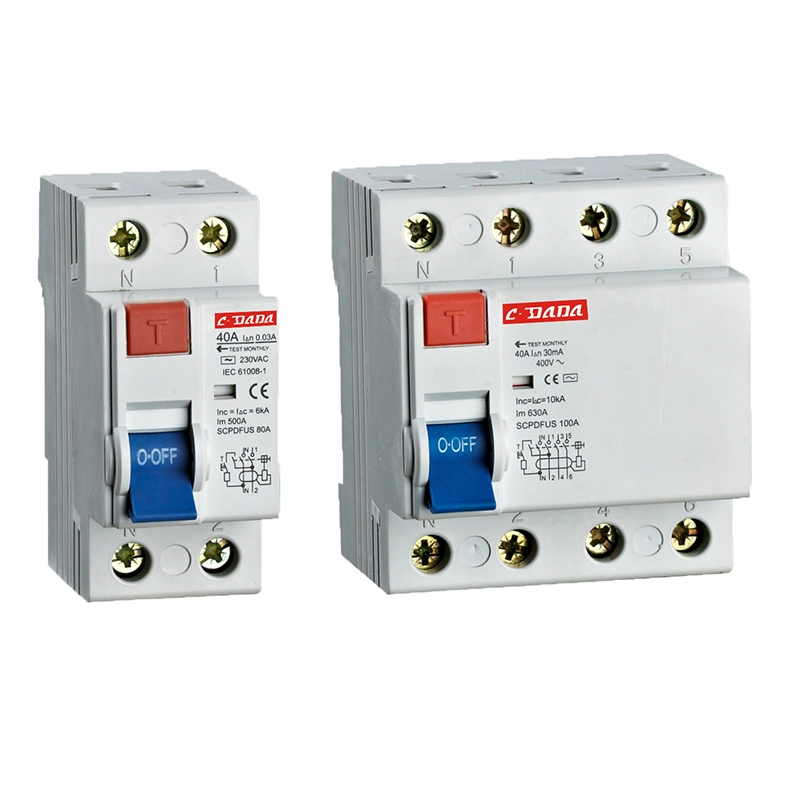

முக்கிய கூறு: பூஜ்ஜிய-வரிசை மின்மாற்றி.
இயக்க தர்க்கம்: சாதாரண சூழ்நிலையில், கட்டம் மற்றும் நடுநிலைக் கோடுகளில் உள்ள நீரோட்டங்கள் அளவு மற்றும் எதிர் திசையில் சமமாக இருக்கும். மின்மாற்றி மையத்தில் உள்ள காந்தப் பாய்வு ஒன்றையொன்று ரத்து செய்கிறது, இதன் விளைவாக தூண்டப்பட்ட மின்னோட்ட வெளியீடு இல்லை. கசிவு ஏற்படும் போது (மின்சார அதிர்ச்சி போன்றவை), தரையில் சில மின்னோட்டம் இழக்கப்படுகிறது, இதனால் இரண்டு-கட்ட மின்னோட்டங்களில் ஏற்றத்தாழ்வு ஏற்படுகிறது. மின்மாற்றி ஒரு தூண்டப்பட்ட சமிக்ஞையை உருவாக்குகிறது, பயண அலகு தூண்டுகிறது.
அம்சங்கள்: குறைந்த செயல்பாட்டு வரம்பு (பொதுவாக 30mA), தனிப்பட்ட பாதுகாப்புக்கு முன்னுரிமை.
