அன்கசிவு பாதுகாப்புடன் MCCBவழக்கமான வார்ப்பு கேஸ் சர்க்யூட் பிரேக்கர் செயல்பாடுகளை ஒரு ஒருங்கிணைந்த கரைசலில் மீதமுள்ள மின்னோட்டப் பாதுகாப்புடன் ஒருங்கிணைக்கிறது. வணிக கட்டிடங்கள், தொழில்துறை வசதிகள், உபகரண உற்பத்தியாளர்கள் மற்றும் மின் ஒப்பந்ததாரர்களுக்கு, இது ஒரு பொதுவான சவாலை எதிர்கொள்ளும்: அதிக சுமைகள் மற்றும் ஷார்ட் சர்க்யூட்டுகளில் இருந்து மின்சுற்றைப் பாதுகாத்தல், அதே சமயம் ஆபத்தான கசிவு மின்னோட்டத்தைக் கண்டறிதல்.
முக்கியமானது, அதிக செயல்பாடுகளைக் கொண்ட பிரேக்கரைத் தேர்ந்தெடுப்பது அல்ல. சாதனமானது கணினி மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம், குறுகிய-சுற்று நிலைகள், துருவ கட்டமைப்பு, கசிவு-தற்போதைய அமைப்பு, நிறுவல் சூழல் மற்றும் ஒருங்கிணைப்பு தேவைகளுடன் பொருந்த வேண்டும். இந்த வழிகாட்டி தொழில்நுட்பம் எவ்வாறு செயல்படுகிறது, அது என்ன சிக்கல்களை தீர்க்கிறது மற்றும் கசிவு பாதுகாப்புடன் MCCB ஐக் குறிப்பிடுவதற்கு முன் வாங்குபவர்கள் என்ன சரிபார்க்க வேண்டும் என்பதை விளக்குகிறது.
பொருளடக்கம்
- 1. கசிவு பாதுகாப்புடன் கூடிய MCCB என்றால் என்ன?
- 2. கசிவு பாதுகாப்பு எவ்வாறு செயல்படுகிறது?
- 3. எந்த மின் சிக்கல்களை இது தீர்க்க முடியும்?
- 4. MCCB மற்றும் கசிவு பாதுகாப்பை ஏன் இணைக்க வேண்டும்?
- 5. கசிவு பாதுகாப்புடன் கூடிய MCCB எங்கே பயன்படுத்தப்படுகிறது?
- 6. தேர்வுக்கு முன் வாங்குபவர்கள் எதைச் சரிபார்க்க வேண்டும்?
- 7. முக்கிய அளவுருக்கள் விளக்கப்பட்டுள்ளன
- 8. கசிவு பாதுகாப்புடன் MCCB மற்றும் தனி பாதுகாப்பு சாதனங்கள்
- 9. நிறுவல் மற்றும் பராமரிப்பு பரிசீலனைகள்
- 10. ஷாங்காய் டாடா எலக்ட்ரிக் கோ., லிமிடெட் மற்றும் கசிவு பாதுகாப்பு தீர்வுகள்
- 11. அடிக்கடி கேட்கப்படும் கேள்விகள்
- 12. முடிவு
1. கசிவு பாதுகாப்புடன் கூடிய MCCB என்றால் என்ன?
பொதுவாக MCCB என அழைக்கப்படும் ஒரு வார்ப்பட கேஸ் சர்க்யூட் பிரேக்கர், ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் போன்ற நிலைமைகளுக்கு எதிராக குறைந்த மின்னழுத்த மின்சுற்றுகளைப் பாதுகாக்க வடிவமைக்கப்பட்டுள்ளது. ஒரு அடிப்படை பாதுகாப்பு சுவிட்சைப் போலல்லாமல், ஒரு MCCB ஆனது பரந்த அளவிலான தற்போதைய மதிப்பீடுகள் மற்றும் குறுக்கீடு திறன்களில் தேர்ந்தெடுக்கப்படலாம், இது வணிக மற்றும் தொழில்துறை விநியோக அமைப்புகளுக்கு ஏற்றதாக அமைகிறது.
அன்கசிவு பாதுகாப்புடன் MCCBஇந்த வழக்கமான பாதுகாப்பு செயல்பாடுகளுக்கு எஞ்சிய மின்னோட்டம் அல்லது பூமியில் கசிவு கண்டறிதலைச் சேர்க்கிறது. ஒரு அசாதாரண கசிவு மின்னோட்டம் கண்டறியப்பட்டு, கட்டமைக்கப்பட்ட இயக்க நிலையை அடையும் போது, பாதுகாப்பு பொறிமுறையானது ஒரு பயணத்தைத் தொடங்கி, பாதிக்கப்பட்ட மின்னோட்டத்தைத் துண்டிக்கலாம்.
மின்சார வடிவமைப்பாளர்கள் தேவையற்ற சிக்கலான பேனல் அமைப்பை உருவாக்காமல் பல அடுக்கு பாதுகாப்பை விரும்பும் போது இந்த கலவை மிகவும் பயனுள்ளதாக இருக்கும். வணிகத் தயாரிப்புகள் ஒருங்கிணைந்த MCCB-பிளஸ்-எஞ்சிய-தற்போதைய தீர்வுகள் அல்லது இணக்கமான எஞ்சிய தற்போதைய தொகுதிகளுடன் இணைந்து MCCB களாகக் கிடைக்கின்றன. IEC 60947-2 எஞ்சிய மின்னோட்டப் பாதுகாப்பை உள்ளடக்கிய சர்க்யூட் பிரேக்கர்களுக்கான தேவைகளை உள்ளடக்கியது, அதே நேரத்தில் உற்பத்தியாளர்கள் வெவ்வேறு கட்டமைப்புகள் மற்றும் சரிசெய்தல் வரம்புகளை வழங்கலாம்.
2. கசிவு பாதுகாப்பு எவ்வாறு செயல்படுகிறது?
ஒரு ஆரோக்கியமான மின்சுற்றில், வெளிச்செல்லும் மின்கடத்திகள் வழியாக பாயும் மின்னோட்டம் சுற்று வழியாக திரும்பும் மின்னோட்டத்துடன் பொருத்தமாக இருக்க வேண்டும். மின்னோட்டத்தின் ஒரு பகுதி திட்டமிடப்படாத பாதையில் செல்லும் போது ஒரு கசிவு நிலை ஏற்படுகிறது, அதாவது இன்சுலேஷன் சிதைவு, இணைக்கப்பட்ட உபகரணங்கள் அல்லது ஒரு நபர் ஆற்றல்மிக்க பகுதியைத் தொடர்புகொள்வது.
கசிவு பாதுகாப்பு இந்த ஏற்றத்தாழ்வுடன் தொடர்புடைய எஞ்சிய மின்னோட்டத்தை கண்காணிக்கிறது. அளவிடப்பட்ட எஞ்சிய மின்னோட்டம் சாதனத்தின் உள்ளமைக்கப்பட்ட இயக்க வரம்பை மீறினால், பாதுகாப்பு அமைப்பு MCCB பொறிமுறைக்கு ஒரு பயண சமிக்ஞையை அனுப்புகிறது.
தயாரிப்பு வடிவமைப்பைப் பொறுத்து, கசிவு பாதுகாப்பு சரிசெய்யக்கூடிய எஞ்சிய இயக்க மின்னோட்டம், நேர தாமதம், சோதனை செயல்பாடு, எச்சரிக்கை அறிகுறி அல்லது பிற கண்காணிப்பு செயல்பாடுகளை வழங்கலாம். வணிகரீதியான MCCB கசிவு-பாதுகாப்பு தயாரிப்புகள், உணர்திறன் மற்றும் தாமத அமைப்புகள் நோக்கம் கொண்ட பயன்பாட்டிற்கு ஏற்ப கணிசமாக மாறுபடும் என்பதை நிரூபிக்கின்றன.
ஓவர்லோட் பாதுகாப்பிலிருந்து இது ஏன் வேறுபட்டது?
ஓவர்லோட் பாதுகாப்பு மற்றும் கசிவு பாதுகாப்பு பல்வேறு சிக்கல்களுக்கு பதிலளிக்கின்றன. அதிக சுமைகள் இணைக்கப்பட்டுள்ளதால் அல்லது உபகரணங்கள் அதன் நோக்கம் கொண்ட திறனைத் தாண்டி செயல்படுவதால் அதிக சுமை கொண்ட சுற்று அதிக மின்னோட்டத்தை எடுக்கலாம். இருப்பினும், ஒரு கசிவு தவறு, அதன் நோக்கம் கடத்தும் பாதையில் இருந்து மின்னோட்டம் வெளியேறுவதைப் பற்றியது.
எனவே, ஓவர்லோட் பாதுகாப்பு திறனை அதிகரிப்பது தானாகவே பொருத்தமான கசிவு பாதுகாப்பை வழங்காது. மின் விநியோக அமைப்பை வடிவமைக்கும்போது இரண்டு செயல்பாடுகளையும் தனித்தனியாகக் கருத்தில் கொள்ள வேண்டும்.
3. எந்த மின் சிக்கல்களை இது தீர்க்க முடியும்?
தொழிற்சாலைகள், வணிக கட்டிடங்கள் மற்றும் உள்கட்டமைப்பு திட்டங்களில் பயன்படுத்தப்படும் மின்சார உபகரணங்கள் கோரும் நிலைமைகளின் கீழ் நீண்ட காலத்திற்கு செயல்படலாம். ஈரப்பதம், தூசி, காப்பு முதுமை, இயந்திர சேதம், நிறுவல் பிழைகள் மற்றும் உபகரணங்கள் சிதைவு அனைத்து அசாதாரண தற்போதைய பாதைகள் பங்களிக்க முடியும்.
சேதமடைந்த அல்லது வயதான இன்சுலேஷன் ஒரு வழக்கமான ஷார்ட் சர்க்யூட் போல செயல்படாத திட்டமிடப்படாத தற்போதைய பாதைகளை உருவாக்கலாம்.
எஞ்சிய மின்னோட்டப் பாதுகாப்பு விரைவான சுற்று துண்டிக்கப்பட வேண்டிய கசிவு நிலைகளைக் கண்டறிய உதவும்.
பாதுகாப்பு செயல்பாடுகளை இணைப்பது, பல சுயாதீன கூறுகளைப் பயன்படுத்துவதை விட ஏற்பாட்டை எளிதாக்கும்.
உண்மையான பாதுகாப்பு நிலை முழுமையான மின் அமைப்பு, சாதன கட்டமைப்பு மற்றும் நிறுவல் நிலைமைகளைப் பொறுத்தது. எனவே, கசிவு பாதுகாப்புடன் கூடிய MCCB ஆனது, ஒவ்வொரு மின் ஆபத்துக்கும் உலகளாவிய தீர்வாகக் கருதாமல், முறையாக வடிவமைக்கப்பட்ட பாதுகாப்புத் திட்டத்தின் ஒரு பகுதியாகக் கருதப்பட வேண்டும்.
4. MCCB மற்றும் கசிவு பாதுகாப்பை ஏன் இணைக்க வேண்டும்?
பல மின் திட்டங்களுக்கு, ஒருங்கிணைக்கப்பட்ட சாதன ஏற்பாட்டிற்குள் பல பாதுகாப்பு தேவைகளை நிவர்த்தி செய்யும் திறன் முக்கிய ஈர்ப்பாகும். பேனல் இடம், நிறுவல் நேரம் மற்றும் கணினி ஒருங்கிணைப்பு ஆகியவை முக்கியமானதாக இருக்கும் போது இது மதிப்புமிக்கதாக இருக்கும்.
1. பல பாதுகாப்பு செயல்பாடுகள்
சரியாக உள்ளமைக்கப்பட்ட சாதனம், அதே பாதுகாப்பு கட்டமைப்பிற்குள் ஓவர்லோட், ஷார்ட் சர்க்யூட் மற்றும் எஞ்சிய-தற்போதைய பாதுகாப்பை வழங்க முடியும். இது ஒரு ஃபீடர் அல்லது விநியோக சுற்றுக்கான வரையறுக்கப்பட்ட பாதுகாப்பு உத்தியை நிறுவுவதை பொறியாளர்களுக்கு எளிதாக்குகிறது.
2. மேலும் திறமையான பேனல் வடிவமைப்பு
ஒருங்கிணைந்த அல்லது நெருக்கமாகப் பொருந்திய பாதுகாப்புக் கூறுகள் தனித்தனி சாதனங்கள், வயரிங் மற்றும் மவுண்டிங் ஏற்பாடுகளின் தேவையைக் குறைக்கும். எஞ்சிய-தற்போதைய-பாதுகாக்கப்பட்ட MCCB களின் உற்பத்தியாளர்கள் குறிப்பாக சிறிய நிறுவல் மற்றும் குறைக்கப்பட்ட கூறு தேவைகளை நடைமுறை நன்மைகளாக முன்னிலைப்படுத்துகின்றனர்.
3. அனுசரிப்பு பாதுகாப்பு
சில தயாரிப்புகள் சரிசெய்யக்கூடிய மீதமுள்ள தற்போதைய வரம்புகள் மற்றும் நேர தாமதங்களை வழங்குகின்றன. ஒவ்வொரு பயன்பாட்டிற்கும் ஒரு நிலையான அமைப்பை நம்புவதற்குப் பதிலாக வெவ்வேறு சுற்றுகளுக்கு பாதுகாப்பு ஏற்பாட்டை மாற்றியமைக்க இது அனுமதிக்கிறது.
4. எளிதான கணினி திட்டமிடல்
ஓவர்லோட், ஷார்ட் சர்க்யூட் மற்றும் கசிவு தேவைகள் ஒன்றாகக் கருதப்படும் போது, பொறியாளர்கள் தனிப்பட்ட கூறுகளைத் தேர்ந்தெடுக்காமல் முழுமையான பாதுகாப்பு உத்தியை மதிப்பீடு செய்யலாம்.
5. கசிவு பாதுகாப்புடன் கூடிய MCCB எங்கே பயன்படுத்தப்படுகிறது?
பொருத்தமான பயன்பாடு மின்சார வடிவமைப்பு, உள்ளூர் தேவைகள் மற்றும் தயாரிப்பு விவரக்குறிப்புகளைப் பொறுத்தது. வழக்கமான பயன்பாட்டுப் பகுதிகள் அடங்கும்:
- வணிக கட்டிட விநியோக பலகைகள்
- தொழில்துறை மின் விநியோக அமைப்புகள்
- தொழிற்சாலை உற்பத்தி உபகரணங்கள்
- மோட்டார் மற்றும் இயந்திர ஊட்டிகள்
- பட்டறைகள் மற்றும் உற்பத்தி வசதிகள்
- உள்கட்டமைப்பு மற்றும் பயன்பாட்டு நிறுவல்கள்
- பூமி கசிவு கண்காணிப்பு தேவைப்படும் மின் உபகரணங்கள்
- பேனல் இடம் குறைவாக இருக்கும் விநியோக அமைப்புகள்
- ஒருங்கிணைந்த ஓவர்லோட், ஷார்ட் சர்க்யூட் மற்றும் எஞ்சிய-தற்போதைய பாதுகாப்பு தேவைப்படும் திட்டங்கள்
MCCB கள் தொழில்துறை மற்றும் வணிக விநியோகத்தில் பரவலாகப் பயன்படுத்தப்படுகின்றன, ஏனெனில் அவற்றின் தற்போதைய மதிப்பீடுகள் மற்றும் குறுக்கீடு செய்யும் திறன்கள் சிறிய கிளை-சுற்று பிரேக்கர்களின் வழக்கமான வரம்பிற்கு அப்பால் பயன்பாடுகளை உள்ளடக்கும்.
6. தேர்வுக்கு முன் வாங்குபவர்கள் எதைச் சரிபார்க்க வேண்டும்?
மதிப்பிடப்பட்ட ஆம்பரேஜ் அடிப்படையில் மட்டுமே கசிவு பாதுகாப்புடன் ஒரு MCCB ஐத் தேர்ந்தெடுப்பது நிறுவலின் போது சிக்கல்களை உருவாக்கலாம். ஒரு மாதிரியை உறுதிப்படுத்தும் முன், வாங்குபவர்கள் உற்பத்தியாளர் அல்லது மின் பொறியாளருக்கு போதுமான கணினி தகவலை வழங்க வேண்டும்.
- மதிப்பிடப்பட்ட மின்னோட்டம்:எதிர்பார்க்கப்படும் தொடர்ச்சியான சுமைகளைத் தீர்மானித்து, முழுமையான சுற்று வடிவமைப்பின் அடிப்படையில் பொருத்தமான தற்போதைய மதிப்பீட்டைத் தேர்ந்தெடுக்கவும்.
- இயக்க மின்னழுத்தம்:சிஸ்டம் மின்னழுத்தத்தை உறுதிப்படுத்தவும் மற்றும் தயாரிப்பு நோக்கம் கொண்ட ஏசி பயன்பாட்டிற்கு ஏற்றதா என்பதை உறுதிப்படுத்தவும்.
- துருவங்களின் எண்ணிக்கை:கணினிக்கு 3P, 4P அல்லது வேறு உள்ளமைவு தேவையா என்பதைச் சரிபார்க்கவும்.
- குறுகிய சுற்று திறன்:கிடைக்கக்கூடிய வருங்கால பிழை மின்னோட்டத்தை சரிபார்த்து, பிரேக்கருக்கு பொருத்தமான குறுக்கீடு மதிப்பீடு இருப்பதை உறுதிப்படுத்தவும்.
- கசிவு உணர்திறன்:உத்தேசிக்கப்பட்ட பாதுகாப்பு உத்திக்குத் தேவையான எஞ்சிய இயக்க மின்னோட்டத்தைத் தீர்மானிக்கவும்.
- கால தாமதம்:அப்ஸ்ட்ரீம் அல்லது கீழ்நிலை சாதனங்களுடன் ஒருங்கிணைப்பதற்கு உடனடி செயல்பாடு அல்லது நேர தாமதமான பதில் தேவையா என்பதைக் கவனியுங்கள்.
- நிறுவல் நிபந்தனைகள்:சுற்றுப்புற வெப்பநிலை, உறை, ஈரப்பதம், உயரம் மற்றும் பிற தொடர்புடைய சுற்றுச்சூழல் காரணிகளை மதிப்பாய்வு செய்யவும்.
- தரநிலைகள் மற்றும் சான்றிதழ்கள்:இலக்கு சந்தையில் தேவைப்படும் தரநிலைகள் மற்றும் ஒப்புதல்களை உறுதிப்படுத்தவும்.
7. முக்கிய அளவுருக்கள் விளக்கப்பட்டுள்ளன
வெவ்வேறு MCCB கசிவு-பாதுகாப்பு தயாரிப்புகளை ஒப்பிடும் போது பின்வரும் அளவுருக்கள் மிகவும் முக்கியமானவை.
| அளவுரு | ஏன் இது முக்கியம் | வாங்குபவர்கள் என்ன உறுதிப்படுத்த வேண்டும் |
|---|---|---|
| மதிப்பிடப்பட்ட மின்னோட்டம் (இல்) | சர்க்யூட் பிரேக்கர் குறிப்பிட்ட நிலைமைகளின் கீழ் கொண்டு செல்ல வடிவமைக்கப்பட்ட தற்போதைய அளவை வரையறுக்கிறது. | பிரேக்கரை சர்க்யூட் லோட் மற்றும் கண்டக்டர் டிசைனுடன் பொருத்தவும். |
| மதிப்பிடப்பட்ட மின்னழுத்தம் (Ue) | பயன்பாட்டிற்கான மின் இயக்க மின்னழுத்தத்தை வரையறுக்கிறது. | கணினி மின்னழுத்தத்துடன் இணக்கத்தன்மையை உறுதிப்படுத்தவும். |
| உடைக்கும் திறன் | குறிப்பிட்ட சோதனை நிலைமைகளின் கீழ் பிரேக்கர் பாதுகாப்பாக குறுக்கிடக்கூடிய தவறான மின்னோட்டத்தைக் குறிக்கிறது. | கிடைக்கக்கூடிய குறுகிய சுற்று மின்னோட்டத்துடன் தயாரிப்பு மதிப்பீட்டை ஒப்பிடுக. |
| கசிவு தற்போதைய அமைப்பு | கசிவு பாதுகாப்பு செயல்படும் எஞ்சிய மின்னோட்ட அளவை தீர்மானிக்கிறது. | தேவையான உணர்திறன் மற்றும் சரிசெய்தல் வரம்பை உறுதிப்படுத்தவும். |
| கால தாமதம் | மற்ற பாதுகாப்பு சாதனங்களுடன் கசிவு பாதுகாப்பை ஒருங்கிணைக்க உதவும். | தேவையான பதில் உடனடியாக வந்ததா அல்லது தாமதமானதா என்பதைச் சரிபார்க்கவும். |
| துருவங்களின் எண்ணிக்கை | எந்த கடத்திகள் மாற்றப்பட்டு பாதுகாக்கப்படுகின்றன என்பதை தீர்மானிக்கிறது. | 3P, 4P அல்லது தேவையான பிற உள்ளமைவை உறுதிப்படுத்தவும். |
| தரநிலைகள் | தயாரிப்பு செயல்திறன் மற்றும் சோதனைக்கான கட்டமைப்பை வழங்குகிறது. | பொருந்தக்கூடிய IEC, பிராந்திய மற்றும் திட்டத் தேவைகளைச் சரிபார்க்கவும். |
எடுத்துக்காட்டாக, எஞ்சிய-தற்போதைய பாதுகாப்புடன் தற்போதைய வணிக தயாரிப்புகள் மதிப்பிடப்பட்ட மின்னோட்டம், துருவ கட்டமைப்பு, இயக்க மின்னழுத்தம் மற்றும் உடைக்கும் திறன் ஆகியவற்றின் வெவ்வேறு சேர்க்கைகளை வழங்கலாம். இந்த விவரக்குறிப்புகள் எப்போதும் தயாரிப்பு வகையிலிருந்து மட்டுமே கருதப்படுவதற்குப் பதிலாக உண்மையான தயாரிப்பு தரவுத்தாளில் சரிபார்க்கப்பட வேண்டும்.
8. கசிவு பாதுகாப்புடன் MCCB மற்றும் தனி பாதுகாப்பு சாதனங்கள்
ஒருங்கிணைந்த மற்றும் தனித்தனியான பாதுகாப்பு ஏற்பாடுகள் தொழில்நுட்ப ரீதியாக பொருத்தமானதாக இருக்கும். சிறந்த உள்ளமைவு திட்டத்தின் மின் கட்டமைப்பு, இடத் தேவைகள், ஒருங்கிணைப்பு உத்தி மற்றும் கொள்முதல் விருப்பங்களைப் பொறுத்தது.
| பரிசீலனை | கசிவு பாதுகாப்புடன் MCCB | தனி பாதுகாப்பு ஏற்பாடு |
|---|---|---|
| பேனல் தளவமைப்பு | ஒரு சிறிய அமைப்பை வழங்க முடியும். | கூடுதல் மவுண்ட் இடம் தேவைப்படலாம். |
| வயரிங் | தனித்தனி பாதுகாப்பு கூறுகளுக்கு இடையே உள்ள தொடர்பைக் குறைக்கலாம். | கூடுதல் வயரிங் மற்றும் ஒருங்கிணைப்பு தேவைப்படலாம். |
| பாதுகாப்பு செயல்பாடுகள் | ஒருங்கிணைந்த பாதுகாப்பு ஏற்பாட்டைச் சுற்றி வடிவமைக்கப்பட்டுள்ளது. | செயல்பாடுகளை சுயாதீனமாக தேர்ந்தெடுக்கலாம். |
| பராமரிப்பு | குறைவான தனித்தனி கூறுகள் ஆய்வை எளிதாக்கலாம். | வடிவமைப்பைப் பொறுத்து தனிப்பட்ட கூறுகளை தனித்தனியாக மாற்றலாம். |
| தனிப்பயனாக்கம் | கிடைக்கக்கூடிய பிரேக்கர் மற்றும் கசிவு-பாதுகாப்பு உள்ளமைவுகளைப் பொறுத்தது. | வெவ்வேறு சாதனங்களை இணைப்பதன் மூலம் நெகிழ்வுத்தன்மையை வழங்க முடியும். |
முக்கிய விஷயம் என்னவென்றால், ஒருங்கிணைப்பு என்பது தானாகவே பொருந்தக்கூடிய தன்மையைக் குறிக்காது. தேர்ந்தெடுக்கப்பட்ட கலவையானது நிறுவலின் மின் தேவைகளை இன்னும் பூர்த்தி செய்ய வேண்டும்.
9. நிறுவல் மற்றும் பராமரிப்பு பரிசீலனைகள்
சரியான பிரேக்கரைத் தேர்ந்தெடுப்பது போலவே சரியான நிறுவலும் முக்கியமானது. வயரிங், கிரவுண்டிங் ஏற்பாடு, அமைப்புகள் அல்லது நிறுவல் சூழல் ஆகியவை தவறாக இருந்தால், கசிவு பாதுகாப்புடன் நன்கு வடிவமைக்கப்பட்ட MCCB கூட, உத்தேசிக்கப்பட்ட செயல்திறனை வழங்காது.
வயரிங் கவனமாக சரிபார்க்கவும்
உற்பத்தியாளரின் வயரிங் வரைபடம் மற்றும் நிறுவல் வழிமுறைகளைப் பின்பற்றவும். எஞ்சிய மின்னோட்டக் கண்டறிதல் அமைப்பு திட்டமிட்டபடி செயல்பட, கட்டம் மற்றும் நடுநிலை கடத்திகள், பொருந்தக்கூடிய இடங்களில் சரியாக ஒழுங்கமைக்கப்பட வேண்டும்.
கசிவு அமைப்பைச் சரிபார்க்கவும்
கிடைக்கக்கூடிய மிகக் குறைந்த கசிவு-தற்போதைய அமைப்பு தானாகவே பொருத்தமானது என்று கருத வேண்டாம். அமைப்பு நோக்கம் பாதுகாப்பு செயல்பாடு மற்றும் சுற்று மின் பண்புகள் ஒத்திருக்க வேண்டும்.
தேர்ந்தெடுக்கும் தன்மையைக் கவனியுங்கள்
பெரிய விநியோக அமைப்புகளில் பல பாதுகாப்பு சாதனங்கள் இருக்கலாம். அவற்றின் செயல்பாட்டு பண்புகள் ஒன்றாக மதிப்பாய்வு செய்யப்பட வேண்டும், இதனால் பொருத்தமான கீழ்நிலை பிழையானது நிறுவலின் மிகப் பெரிய பகுதியை தேவையில்லாமல் துண்டிக்காது.
செயல்பாட்டு சோதனையைச் செய்யவும்
தயாரிப்பு ஒரு சோதனைச் செயல்பாட்டை வழங்கினால், சோதனையானது உற்பத்தியாளரின் பரிந்துரைக்கப்பட்ட நடைமுறை மற்றும் நிறுவலுக்குப் பொருந்தக்கூடிய தேவைகளைப் பின்பற்ற வேண்டும். சில எஞ்சிய-தற்போதைய சாதனங்கள் சோதனை செயல்பாடுகள் மற்றும் கூடுதல் கண்காணிப்பு அம்சங்களை வழங்குகின்றன.
10. ஷாங்காய் டாடா எலக்ட்ரிக் கோ., லிமிடெட் மற்றும் கசிவு பாதுகாப்பு தீர்வுகள்
ஷாங்காய் டாடா எலக்ட்ரிக் கோ., லிமிடெட், வழக்கமான சர்க்யூட் பாதுகாப்பு மற்றும் கசிவு பாதுகாப்பு ஆகியவை இணைந்து செயல்பட வேண்டிய பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட MCCB தீர்வுகளை வழங்குகிறது. அதன் DAM1L தொடர், ஒருங்கிணைந்த எஞ்சிய மின்னோட்டப் பாதுகாப்பைக் கொண்ட MCCBக்கு ஒரு எடுத்துக்காட்டு ஆகும், இது மின் அமைப்புகள், தொழில்துறை தளங்கள் மற்றும் பிற குறைந்த மின்னழுத்த விநியோக சூழல்கள் உள்ளிட்ட பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.

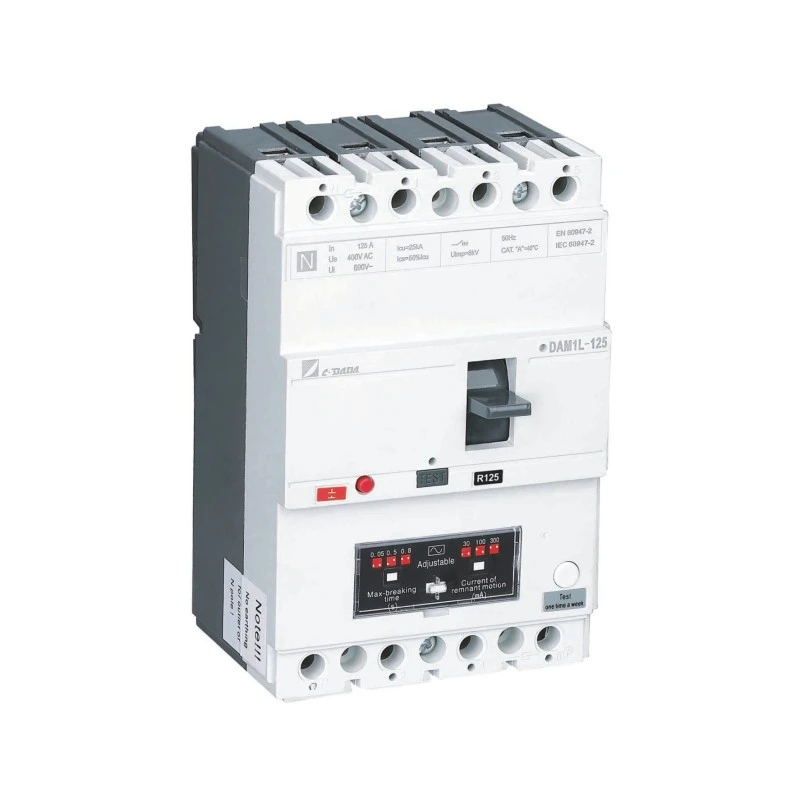

தயாரிப்பு தகவல் நான்கு துருவ கட்டுமானம், பரந்த மதிப்பிடப்பட்ட தற்போதைய வரம்பு மற்றும் சரிசெய்யக்கூடிய பூமி-கசிவு பாதுகாப்பு போன்ற உள்ளமைவுகளைக் குறிக்கிறது. மாதிரியைப் பொறுத்து, கசிவு இயக்க மின்னோட்டத்தை ஒரு குறிப்பிட்ட வரம்பில் கட்டமைக்க முடியும், இது பாதுகாப்பு உத்தியை வெவ்வேறு பயன்பாடுகளுக்கு மாற்றியமைக்க அனுமதிக்கிறது.
வெளிநாட்டு வாங்குவோர், விநியோகஸ்தர்கள், பேனல் கட்டுபவர்கள் மற்றும் மின் ஒப்பந்ததாரர்களுக்கு, மேற்கோளைக் கோருவதற்கு முன் திட்டத் தேவைகளை வழங்குநருக்கு வழங்குவதே மிகவும் பயனுள்ள அணுகுமுறையாகும். தேவையான மின்னோட்ட மதிப்பீடு, துருவ ஏற்பாடு, கசிவு அமைப்பு, உடைக்கும் திறன் மற்றும் சான்றிதழ் ஆகியவை உத்தேசிக்கப்பட்ட உள்ளமைவில் கிடைக்குமா என்பதை இது தீர்மானிக்க உதவுகிறது.
ஒரு விசாரணையில் சேர்க்க வேண்டிய தகவல்
- தேவையான மதிப்பிடப்பட்ட மின்னோட்டம்
- கணினி மின்னழுத்தம் மற்றும் அதிர்வெண்
- துருவங்களின் எண்ணிக்கை
- தேவையான கசிவு-தற்போதைய உணர்திறன்
- தேவையான நேர-தாமத செயல்பாடு
- எதிர்பார்க்கப்படும் குறுகிய-சுற்று மின்னோட்டம் அல்லது தேவையான உடைக்கும் திறன்
- நிறுவல் சூழல்
- இலக்கு சந்தை மற்றும் சான்றிதழ் தேவைகள்
- தேவையான அளவு
- OEM அல்லது தனிப்பயனாக்கப்பட்ட தேவைகள், பொருந்தினால்
தொடக்கத்தில் இந்த விவரங்களை வழங்குவது தொழில்நுட்ப தகவல்தொடர்புகளை மிகவும் திறமையானதாக்குகிறது மற்றும் இறுதி நிறுவலுக்கு பொருந்தாத பிரேக்கரைத் தேர்ந்தெடுக்கும் அபாயத்தைக் குறைக்கும்.
11. அடிக்கடி கேட்கப்படும் கேள்விகள்
கசிவு பாதுகாப்பு திட்டமிடப்படாத மின்னோட்டப் பாதையால் ஏற்படும் எஞ்சிய மின்னோட்டத்தைக் கண்டறிந்து, கட்டமைக்கப்பட்ட இயக்க வரம்பை எட்டும்போது பிரேக்கர் ட்ரிப்பிங்கைத் தொடங்கலாம். இது வழக்கமான ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பிலிருந்து வேறுபட்ட நிலையைக் குறிக்கிறது.
இல்லை. ஒரு சாதாரண MCCB ஆனது ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பு போன்ற செயல்பாடுகளை வழங்குகிறது, அதே நேரத்தில் கசிவு-பாதுகாக்கப்பட்ட உள்ளமைவு எஞ்சிய-தற்போதைய கண்டறிதல் மற்றும் பாதுகாப்பைச் சேர்க்கிறது.
கசிவு பாதுகாப்பு மின்சார ஆபத்துகளுக்கு பங்களிக்கக்கூடிய சில அசாதாரண மின்னோட்ட பாதைகளை கண்டறிய உதவும். இருப்பினும், தீ தடுப்பு முழுமையான மின் நிறுவல், உபகரணங்கள் நிலை, பாதுகாப்பு அமைப்புகள் மற்றும் பொருந்தக்கூடிய பாதுகாப்பு நடவடிக்கைகள் ஆகியவற்றை சார்ந்துள்ளது.
ஒவ்வொரு நிறுவலுக்கும் பொருத்தமான ஒற்றை அமைப்பு இல்லை. பொருத்தமான மதிப்பு பாதுகாப்பு நோக்கம், சுற்று பண்புகள், உபகரணங்கள் மற்றும் பொருந்தக்கூடிய மின் தேவைகளைப் பொறுத்தது. அமைப்பு தகுதியான பணியாளர்களால் தீர்மானிக்கப்பட வேண்டும்.
ஒரு MCCB உள்ளமைவு பொதுவாக வழக்கமான சர்க்யூட்-பிரேக்கர் பாதுகாப்பு செயல்பாடுகளைச் சுற்றி வடிவமைக்கப்பட்டுள்ளது, ஆனால் சரியான பாதுகாப்பு செயல்பாடுகள் குறிப்பிட்ட மாதிரி மற்றும் பயண-அலகு உள்ளமைவைப் பொறுத்தது. உற்பத்தியாளரின் தொழில்நுட்ப ஆவணங்களை எப்போதும் சரிபார்க்கவும்.
IEC 60947-2 என்பது குறைந்த மின்னழுத்த சர்க்யூட் பிரேக்கர்களுக்கான ஒரு முக்கியமான தரநிலையாகும் மற்றும் எஞ்சிய மின்னோட்டப் பாதுகாப்பை உள்ளடக்கிய சர்க்யூட் பிரேக்கர்களுக்கான தேவைகளையும் உள்ளடக்கியது. பிராந்திய தரநிலைகள் மற்றும் திட்ட-குறிப்பிட்ட தேவைகளும் பொருந்தும்.
ஆம், அவற்றின் மின் மதிப்பீடுகள், பாதுகாப்பு பண்புகள் மற்றும் சுற்றுச்சூழல் விவரக்குறிப்புகள் நிறுவலுடன் பொருந்தும்போது தொழில்துறை விநியோகம் மற்றும் உபகரணப் பயன்பாடுகளில் பொருத்தமான மாதிரிகள் பயன்படுத்தப்படலாம்.
தேவையான மின்னோட்டம், மின்னழுத்தம், துருவங்கள், உடைக்கும் திறன், கசிவு-தற்போதைய அமைப்பு, நேரம் தாமதம் தேவை, நிறுவல் நிலைமைகள், அளவு மற்றும் இலக்கு சான்றிதழை வழங்கவும். இது உற்பத்தியாளருக்கு பொருத்தமான கட்டமைப்பைப் பரிந்துரைக்க போதுமான தகவலை வழங்குகிறது.
12. முடிவு
கசிவு பாதுகாப்புடன் கூடிய ஒரு MCCB மின் பாதுகாப்பின் இரண்டு முக்கிய பகுதிகளைக் குறிக்கிறது: வழக்கமான அதிக மின்னோட்டப் பாதுகாப்பு மற்றும் எஞ்சிய மின்னோட்டத்தைக் கண்டறிதல். இந்த செயல்பாடுகளை ஒரு ஒருங்கிணைந்த தீர்வுக்கு கொண்டு வருவதன் மூலம், மின் பாதுகாப்பு, பேனல் இடம் மற்றும் கணினி ஒருங்கிணைப்பு ஆகியவை முக்கியமான மின் விநியோக வடிவமைப்புகளை எளிதாக்க உதவும்.
மிக முக்கியமான படி தயாரிப்பு பெயரைத் தாண்டி பார்க்க வேண்டும். மதிப்பிடப்பட்ட மின்னோட்டம், இயக்க மின்னழுத்தம், உடைக்கும் திறன், துருவ கட்டமைப்பு, கசிவு உணர்திறன், நேர தாமதம், நிறுவல் நிலைமைகள் மற்றும் பொருந்தக்கூடிய தரநிலைகள் அனைத்தும் ஒரு குறிப்பிட்ட MCCB ஒரு திட்டத்திற்கு பொருத்தமானதா என்பதைப் பாதிக்கிறது.
வணிக கட்டிடங்கள், தொழில்துறை வசதிகள், விநியோக பேனல்கள் அல்லது OEM பயன்பாடுகளுக்கான கசிவு-பாதுகாக்கப்பட்ட MCCBகளை மதிப்பிடும் வாங்குபவர்களுக்கு, உண்மையான மின் தேவைகளிலிருந்து நேரடியாக வேலை செய்வது பொருத்தமான கட்டமைப்பைக் கண்டறிய மிகவும் நம்பகமான வழியாகும்.
