மின்னோட்டத்திற்கு மேல் பாதுகாப்புடன் எஞ்சிய மின்னோட்ட மின்சுற்று பிரேக்கர்களுக்கான நடைமுறை வழிகாட்டி

ஆர்சிபிஓ என்றால் என்ன?

அன்ஆர்சிபிஓ- மின்னோட்டத்திற்கு மேல் பாதுகாப்புடன் எஞ்சிய மின்னோட்ட சுற்றமைப்பு பிரிப்பான் - இது ஒரு குறைந்த மின்னழுத்த பாதுகாப்பு சாதனமாகும், இது ஓவர்லோட் பாதுகாப்பு, குறுகிய-சுற்று பாதுகாப்பு மற்றும் எஞ்சிய மின்னோட்டம் (கசிவு) கண்டறிதல் ஆகியவற்றை ஒரு ஒற்றை வார்ப்பட அலகுடன் இணைக்கிறது. காம்பாக்ட் ஹவுசிங்கிற்குள், வெப்ப-காந்தப் பயண பொறிமுறையானது அதிக சுமைகள் மற்றும் குறுகிய சுற்றுகளைக் கையாளுகிறது, அதே சமயம் பூஜ்ஜிய-வரிசை மின்மாற்றி நேரடி மற்றும் நடுநிலை கடத்திகளில் பாயும் மின்னோட்டத்தை தொடர்ந்து ஒப்பிடுகிறது. வேறுபாடு மதிப்பிடப்பட்ட எஞ்சிய மின்னோட்டத்தை (IΔn) மீறும் போது, ​​சாதனம் மில்லி விநாடிகளுக்குள் செல்கிறது, மின்னோட்டத்தை கசிவதற்கு முன் விநியோகத்தை துண்டிப்பது மக்களுக்கு தீங்கு விளைவிக்கும் அல்லது தீயை ஏற்படுத்தும்.

ஆர்சிபிஓ ஐ எப்போது தேர்வு செய்ய வேண்டும்: தற்போதைய பாதுகாப்பு மற்றும் தனிப்பட்ட கசிவு பாதுகாப்பு ஆகிய இரண்டிற்கும் மேலாக தேவைப்படும் இறுதி துணை சுற்றுகள் - வெளிப்புற கொள்கலன்கள், பயன்பாட்டு சுற்றுகள், கேரேஜ்கள், அடித்தளங்கள், குளியலறைகள் மற்றும் பிற ஈரமான அல்லது எளிதில் அணுகக்கூடிய இடங்கள்.

DABL-63 RCBO வகுப்பைச் சேர்ந்தது: ஒரு சாதனம், மூன்று பாதுகாப்புகள் - ஒற்றை-கட்ட வீட்டு இறுதி சுற்றுகளுக்கு அதிக இடம் மற்றும் செலவு குறைந்த தேர்வு.

சரியான ஆர்சிபிஓவை எவ்வாறு தேர்வு செய்வது?

1. மதிப்பிடப்பட்ட மின்னோட்டம் (இன்): மின்னோட்டத்தின் தொடர்ச்சியான சுமையுடன் பொருத்தவும், உபகரணங்களின் இன்ரஷ் நீரோட்டங்களுக்கான ஹெட்ரூம் (எ.கா. 40A நிலையான வீட்டு உபயோகச் சுற்றுகளை உள்ளடக்கியது).

2. உடைக்கும் திறன் (Icn): நிறுவல் புள்ளியில் வருங்கால குறுகிய-சுற்று மின்னோட்டத்தை விட அதிகமாக இருக்க வேண்டும்; 6kA வழக்கமான குடியிருப்பு மற்றும் லேசான வணிக தவறு நிலைகளை உள்ளடக்கியது.

3. துருவங்கள்: சிறிய டிஐஎன்-ரயில் மவுண்டிங்குடன் ஒற்றை-கட்ட இறுதி சுற்றுகளுக்கு 1P+N.

4. ட்ரிப்பிங் சிறப்பியல்பு: பொதுவான வீட்டு மற்றும் உபகரண சுமைகளுக்கு C-வளைவு (5–10× In); உணர்திறன் மின்னணுவியல் B-வளைவு; மோட்டார் தொடங்குவதற்கான D-வளைவு.

5. தரநிலைகள் மற்றும் சான்றிதழ்: IEC/EN 61009-1 இணக்கம் மற்றும் CE குறிப்பது சர்வதேச திட்டங்களுக்கான அடிப்படை.

6. பயன்பாடு: வெளிப்புற ரிசெப்டக்கிள்ஸ், அப்ளையன்ஸ் சர்க்யூட்கள் மற்றும் கேரேஜ்/அடித்தள விளக்குகளுக்கு பொதுவான உட்புற சுற்றுகளை விட அதிக உணர்திறன் தேவைப்படலாம்.

நன்கு குறிப்பிடப்பட்ட RCBO எப்படி இருக்கும்

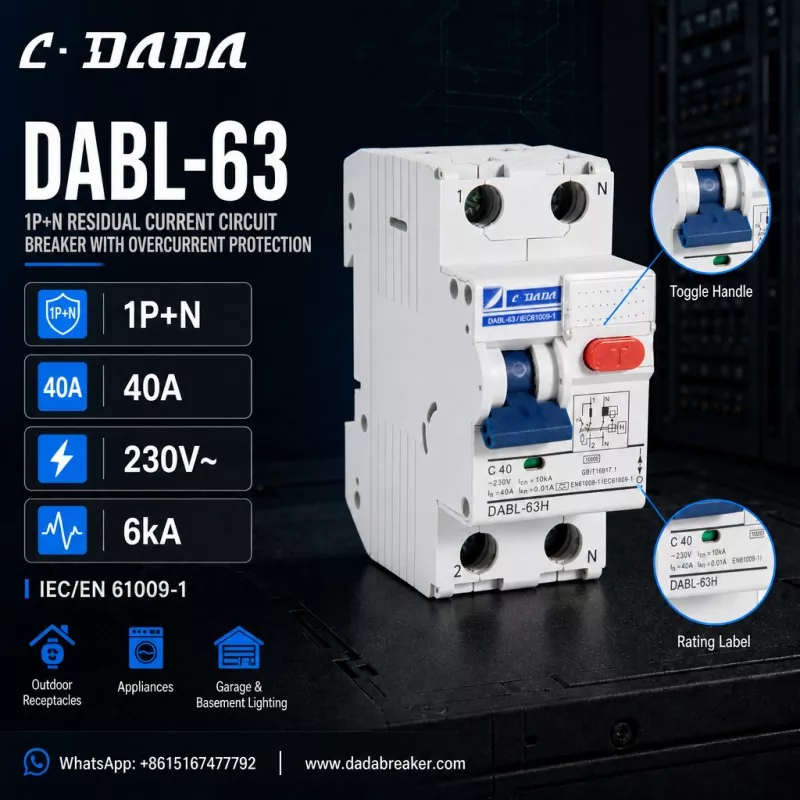

இந்த கான்கிரீட் செய்ய, DABL-63 ஐ கருத்தில் கொள்ளவும்C·DADA எலக்ட்ரிக், 1P+N எஞ்சிய மின்னோட்ட மின்சுற்று பிரேக்கர், இந்த வகை சாதனத்தில் எதைப் பார்க்க வேண்டும் என்பதை விளக்குகிறது: 1P+N உள்ளமைவு

● லைவ் கம்பம் மாறியது மற்றும் நடுநிலையானது, நிலையான DIN-ரயில் விநியோகப் பலகைகளுக்கான கச்சிதமான 40A மதிப்பிடப்பட்ட மின்னோட்டம் (இன்)

● C-வளைவு ட்ரிப்பிங் (C40) 230V~ மதிப்பிடப்பட்ட மின்னழுத்தத்துடன்

● 6kA உடைக்கும் திறன் (Icn)

● IΔn = 0.01A (10mA) உயர் உணர்திறன் எஞ்சிய தற்போதைய பாதுகாப்பு

● IEC/EN 61009-1 இணக்கம்

● காலமுறை செயல்பாட்டுச் சரிபார்ப்புகளுக்கான சிவப்பு T சோதனை பொத்தான், 1/2/N எனக் குறிக்கப்பட்ட டெர்மினல்கள், வீட்டுவசதியில் அச்சிடப்பட்ட மதிப்பீட்டு லேபிள் மற்றும் சுற்று வரைபடம்

● வெளிப்புற பாத்திரங்கள், வீட்டு உபயோகப் பொருட்கள், கேரேஜ் மற்றும் அடித்தள விளக்குகளுக்காக கட்டப்பட்டது

இந்த விவரக்குறிப்பின் பின்னால் உள்ள தர்க்கம்

10mA உயர் உணர்திறன் கசிவு பாதுகாப்புடன் கூடிய 40A, 1P+N சட்டமானது பெரும்பாலான குடியிருப்பு இறுதி சுற்றுகளை உள்ளடக்கியது: 40A பொதுவான சாதனங்கள் மற்றும் சாக்கெட் சுற்றுகளின் சுமையுடன் பொருந்துகிறது, 1P+N ஆனது நெரிசலான விநியோகப் பலகைகளுக்கு சாதனத்தை கச்சிதமாக வைத்திருக்கிறது, மேலும் 10mA அதிக உணர்திறன், வெளிப்புறத் தேவை, IEC உணர்திறன் கூடுதல் அடுக்குகளை வழங்குகிறது. மற்றும் குழந்தைகளை சுற்றி.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: RCBO என்றால் என்ன?

A: ஒரு RCBO - மின்னோட்டத்திற்கு மேலான பாதுகாப்பைக் கொண்ட எஞ்சிய மின்னோட்ட சர்க்யூட் பிரேக்கர் - ரீசெட் டேபிள் லோ-வோல்டேஜ் பாதுகாப்பு சாதனம் ஆகும், இது ஓவர்லோட் பாதுகாப்பு, ஷார்ட்-சர்க்யூட் பாதுகாப்பு மற்றும் ஒரு யூனிட்டில் எஞ்சிய மின்னோட்டம் (கசிவு) பாதுகாப்பு ஆகியவற்றை ஒருங்கிணைக்கிறது, பொதுவாக இறுதி சுற்றுகளுக்கு 63A வரை.

கே: RCBO க்கும் MCB க்கும் என்ன வித்தியாசம்?

ப: ஒரு MCB ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பை மட்டுமே வழங்குகிறது. ஒரு RCBO எஞ்சிய மின்னோட்டத்தை (கசிவு) கண்டறிதலை மேலே சேர்க்கிறது, கசிவு மின்னோட்டம் IΔn ஐ விட அதிகமாக இருக்கும்போது சுற்று துண்டிக்கிறது - மக்களைப் பாதுகாக்கிறது மற்றும் மின் தீயைத் தடுக்கிறது.

கே: IΔn = 10mA என்றால் என்ன?

A: IΔn என்பது மதிப்பிடப்பட்ட எஞ்சிய இயக்க மின்னோட்டம் ஆகும். 10mA என்பது உயர் உணர்திறன் மதிப்பீடாகும்: கசிவு மின்னோட்டம் 10mA ஐ அடையும் போது சாதனம் பயணிக்கிறது, இது 30mA பொது நோக்க மதிப்பீட்டை விட வேகமான தனிப்பட்ட பாதுகாப்பை வழங்குகிறது.

கே: DABL-63 RCBO என்றால் என்ன?

A: DABL-63 என்பது C·DADA எலக்ட்ரிக் - 40A, C-வளைவு, 230V~, 6kA உடைக்கும் திறன் மற்றும் 10mA உயர்-உணர்திறன் கசிவு பாதுகாப்பு, IEC/EN 61009-1, வீட்டு உபயோகப் பொருட்கள் மற்றும் வெளிப்புற பயன்பாடுகளுக்கு ஏற்றவாறு, 1P+N எஞ்சிய மின்னோட்ட சர்க்யூட் பிரேக்கர் ஆகும்.
