சீனா நீடித்த MCB பாகங்கள் சப்ளையர்

CDADAMCB துணைக்கருவிகள் உட்பட பல்வேறு குறைந்த மின்னழுத்த மின் உபகரணங்கள் மற்றும் தொடர்புடைய துணைப்பொருட்களின் உற்பத்தியாளர் மற்றும் சப்ளையர். எங்களின் 52,400 m² வசதி, உற்பத்தி அடித்தளமாக செயல்படுகிறது, இது எங்களுக்கு மொத்த தயாரிப்புகளை வழங்க உதவுகிறது, மேலும் OEM தனிப்பயனாக்குதல் கோரிக்கைகளையும் வரவேற்கிறோம். மேற்கோளுக்கு எங்களைத் தொடர்புகொள்ள தயங்க வேண்டாம்.

MCB பாகங்கள் என்றால் என்ன?

MCB பாகங்கள் செயல்பாடு, பாதுகாப்பு மற்றும் கட்டுப்பாட்டு திறன்களை மேம்படுத்த வடிவமைக்கப்பட்ட துணை சாதனங்கள்மினியேச்சர் சர்க்யூட் பிரேக்கர்கள் (எம்சிபி). இந்த மாடுலர் துணை நிரல்கள் அடிப்படை சுற்று பாதுகாப்பு சாதனங்களை நவீன மின் விநியோக அமைப்புகளின் அறிவார்ந்த, ஒருங்கிணைந்த கூறுகளாக மாற்றுகின்றன. கீழ் இயங்குகிறதுIEC 60898-1 (வீட்டு மற்றும் ஒத்த நிறுவல்களுக்கான சர்க்யூட்-பிரேக்கர்கள்) மற்றும்IEC 60947-5-1 (கட்டுப்பாட்டு சர்க்யூட் சாதனங்கள்), MCB பாகங்கள் ரிமோட் ஆபரேஷன், ஸ்டேட்டஸ் கண்காணிப்பு, பாதுகாப்பு இன்டர்லாக்கிங் மற்றும் கட்டிட மேலாண்மை அமைப்புகளுடன் தடையற்ற ஒருங்கிணைப்பை செயல்படுத்துகின்றன.

MCB பாகங்கள் அவற்றின் மூலம் வகைப்படுத்தப்படுகின்றனமட்டு 17.5 மிமீ அகலம் (அரை-தொகுதி அல்லது முழு-தொகுதி வடிவமைப்பு), MCBகளுடன் நேரடியாக DIN தண்டவாளங்களில் ஏற்றுவதற்கு அல்லது பிரேக்கர் பாடியில் கிளிப் செய்ய அனுமதிக்கிறது. Schneider Electric, ABB, Hager, Siemens மற்றும் Chint உள்ளிட்ட முக்கிய உற்பத்தியாளர்களிடையே இந்த தரப்படுத்தப்பட்ட மட்டுப்படுத்தப்பட்ட மட்டுநிலை இணக்கத்தன்மையை உறுதி செய்கிறது.

உலகளாவிய MCB துணைக்கருவி சந்தையானது ஸ்மார்ட் கட்டிடம் தத்தெடுப்பு, ஆற்றல் மேலாண்மை தேவைகள் மற்றும் தொழில்துறை ஆட்டோமேஷன் ஆகியவற்றால் இயக்கப்படும் குறிப்பிடத்தக்க வளர்ச்சியை அனுபவித்து வருகிறது, உற்பத்தியாளர்கள் பாதுகாப்பு, வசதி மற்றும் கணினி நுண்ணறிவை மேம்படுத்தும் விரிவான போர்ட்ஃபோலியோக்களை வழங்குகிறார்கள்.

MCB துணை தயாரிப்பு வகைகள் & கட்டமைப்புகள்

வகை	துணை வகை	செயல்பாடு	தொழில்நுட்ப விவரக்குறிப்புகள்
ரிமோட் ஆபரேஷன்	ஷன்ட் ட்ரிப் (ST)	வெளிப்புற மின்னழுத்த சமிக்ஞை வழியாக ரிமோட் ட்ரிப்பிங்	AC: 24V, 110V, 230V, 415V; DC: 12V, 24V, 48V, 110V; இன்ரஷ் 200VA (AC)/200W (DC), சீல் செய்யப்பட்ட 20VA (AC)/20W (DC); பயண நேரம் <50மிஎஸ்; அகலம்: 17.5 மிமீ (1 தொகுதி)
	குறைந்த மின்னழுத்த வெளியீடு (UVR)	மின்னழுத்தம் வரம்புக்குக் கீழே குறையும் போது தானியங்கி ட்ரிப்பிங்	பிக்அப்: 0.85×அன்; டிராப்அவுட்: 0.35-0.7×அன் (35-70% மதிப்பிடப்பட்டது); தானியங்கி மறுசீரமைப்பைத் தடுக்கிறது; அகலம்: 17.5 மிமீ (1 தொகுதி)
	அதிக மின்னழுத்த வெளியீடு	மின்னழுத்தம் பாதுகாப்பான வரம்புகளை மீறும் போது பயணங்கள்	பொதுவாக 230V அமைப்புகளுக்கு 270-280V AC; அதிக மின்னழுத்த நிலைமைகளுக்கு எதிராக பாதுகாக்கிறது
	மோட்டார் இயக்க சாதனம்	மின்சார சார்ஜிங் மற்றும் ரிமோட் ஆன்/ஆஃப் செயல்பாடு	230V AC சப்ளை, 3-5s இயக்க நேரம், கைமுறை மேலெழுதல், நிலை கருத்து
நிலை சமிக்ஞை	துணை தொடர்பு (AX)	பிரேக்கர் நிலையைக் குறிக்கிறது (ஆன்/ஆஃப்)	1NO+1NC அல்லது 2NO+2NC, 6A இல் 230V AC/3A இல் 400V AC, சில்வர் அலாய் தொடர்புகள்; அகலம்: 9 மிமீ (0.5 தொகுதி)
	அலாரம் தொடர்பு (AL)	சிக்னல் பிரேக்கர் கோளாறு காரணமாக பழுதடைந்தது	1NO+1NC, தானியங்கி பயணத்தில் மட்டுமே இயங்குகிறது (கைமுறை ஆஃப் அல்ல), துணையிலிருந்து வேறுபட்டது; அகலம்: 9 மிமீ (0.5 தொகுதி)
	தவறான சமிக்ஞை தொடர்பு	குறிப்பிட்ட பிழை வகைகளைக் குறிக்கிறது	மைக்ரோசுவிட்ச் அடிப்படையிலான, மின்னணு பயண அலகுகளுடன் ஒருங்கிணைக்கப்பட்டது
பாதுகாப்பு மற்றும் பாதுகாப்பு	பேட்லாக் இணைப்பு	ஆன் அல்லது ஆஃப் நிலையில் பூட்டு உடைப்பான்	4.75 மிமீ ஹாஸ்ப்களுடன் 2 பேட்லாக்குகளை ஏற்றுக்கொள்கிறது; அங்கீகரிக்கப்படாத செயல்பாட்டைத் தடுக்கிறது
பாதுகாப்பு மற்றும் பாதுகாப்பு	பூட்டுதல் கிட்	குறிப்பிட்ட நிலையில் மாறுவதைப் பாதுகாக்கிறது	பராமரிப்பு பூட்டுதல்/டேகவுட் (LOTO) நடைமுறைகளுக்கு
பஸ்பார் அமைப்புகள்	முள் வகை பஸ்பார்	1-கட்டம் அல்லது 3-கட்ட விநியோக இணைப்பு	1மீ நீளம், 56 துருவங்கள் வரை, 100A மதிப்பிடப்பட்டது, காப்பிடப்பட்டது
பஸ்பார் அமைப்புகள்	ஃபோர்க் வகை பஸ்பார்	பல துருவ விநியோகம்	1P, 2P, 3P, 4P உள்ளமைவுகளுக்கு, பக்கவாட்டு இணைப்பிகள் உள்ளன
பாதுகாப்பு மற்றும் அடையாளம்	டெர்மினல் கவர்கள்	தற்செயலான தொடர்பைத் தடுக்கிறது	IP20 முதல் IP40 வரை, கட்ட தடைகள், விரல்-பாதுகாப்பான வடிவமைப்பு
பாதுகாப்பு மற்றும் அடையாளம்	குறிக்கும் கீற்றுகள்	சுற்று அடையாளம்	லேபிளிங்கிற்கான 13-தொகுதி கீற்றுகள், ஸ்னாப்-ஆன் நிறுவல்
ஸ்மார்ட்/கம்யூனிகேஷன்	வயர்லெஸ் துணை	புளூடூத்/வைஃபை நிலை கண்காணிப்பு	Tuya ஆப் இணக்கமானது, சுயமாக இயங்கும் அல்லது பேட்டரி, நிகழ்நேர விழிப்பூட்டல்கள்

துணை சேர்க்கை விதிகள்:

அதிகபட்ச கலவை: ஒரு MCBக்கு 3 ஆட்-ஆன் தொகுதிகள் (பொதுவாக இடது பக்கம் மட்டும்)

நிலைப்படுத்துதல்: 1 அண்டர்வோல்டேஜ் அல்லது ஷண்ட் வெளியீடு நேரடியாக MCB பக்கத்தில், பின்னர் 2 தொடர்புகள் (துணை + அலாரம்)

அகல தரநிலைகள்: தொடர்புகளுக்கு 9 மிமீ (0.5 தொகுதி), வெளியீடுகளுக்கு 17.5 மிமீ (1 தொகுதி)

முக்கிய செயல்பாடுகள் & இயக்கக் கோட்பாடு

ஷன்ட் ட்ரிப் (ST) - ரிமோட் ட்ரிப்பிங் மெக்கானிசம்

கூறு	செயல்பாடு	தொழில்நுட்ப விவரங்கள்
மின்காந்த சுருள்	ஆற்றல் பெறும்போது காந்தப்புலத்தை உருவாக்குகிறது	ஏசி: இன்ரஷ் 200VA, சீல் செய்யப்பட்ட 20VA; DC: இன்ரஷ் 200W, சீல் செய்யப்பட்ட 20W; காப்பு வகுப்பு F (155°C) அல்லது H (180°C)
உலக்கை மெக்கானிசம்	பொறிமுறையை வெளியிட ட்ரிப் பாரை தாக்குகிறது	கடினப்படுத்தப்பட்ட எஃகு, ஸ்பிரிங்-ரிட்டர்ன், ஸ்ட்ரோக் 3-5 மிமீ, ஃபோர்ஸ் 2-5என்
மவுண்டிங்	MCB இடது பக்கத்தில் ஸ்னாப்-ஃபிட்	கருவி இல்லாத நிறுவல், பயணப் பட்டியுடன் தானியங்கி சீரமைப்பு
குறிப்பு	திசுப்படலத்தில் இயந்திரக் கொடி	சுருள் செயல்பாட்டின் காட்சி அறிகுறி

இயக்க வரிசை:

ஷன்ட் ட்ரிப் டெர்மினல்களுக்கு பயன்படுத்தப்படும் கட்டுப்பாட்டு மின்னழுத்தம் (A1-A2)

சுருள் சக்தியூட்டுகிறது, காந்தப்புலத்தை உருவாக்குகிறது (ஏசி அல்லது டிசி)

பொறிமுறை தாழ்ப்பாளைக் கடக்க போதுமான சக்தியுடன் MCB ட்ரிப் பாரை உலக்கை தாக்குகிறது

MCB பயணங்கள் திறந்திருக்கும், முக்கிய தொடர்புகள் தனி

இயந்திரக் கொடி ஷன்ட் ட்ரிப் செயல்பாட்டைக் குறிக்கிறது

காயில் டி-எனர்ஜைஸ், உலக்கை வசந்த வழியாக திரும்பும்

MCBக்கு கைமுறையாக மீட்டமைக்க வேண்டும் (மீண்டும் மூடுதல்)

பயன்பாடுகள்:

அவசர நிறுத்த அமைப்புகள் (இ-ஸ்டாப் பொத்தான்கள்)

தீ எச்சரிக்கை அமைப்பு ஒருங்கிணைப்பு (தானியங்கி பணிநிறுத்தம்)

ரிமோட் சுமை கொட்டுதல் (தேவை மறுமொழி திட்டங்கள்)

ஜெனரேட்டர் பரிமாற்ற திட்டங்கள் (ஒத்திசைக்கப்பட்ட திறப்பு)

அண்டர்வோல்டேஜ் வெளியீடு (UVR) - மின்னழுத்த கண்காணிப்பு

அளவுரு	விவரக்குறிப்பு	பாதுகாப்பு செயல்பாடு
பிக்கப் மின்னழுத்தம்	0.85 × அன் (பிரேக்கரை மூடலாம்)	போதிய மின்னழுத்தத்தில் மூடுவதைத் தடுக்கிறது
டிராப்அவுட் மின்னழுத்தம்	0.35-0.70 × அன் (35-70% மதிப்பிடப்பட்டது)	குறைந்த மின்னழுத்தத்தில் தானியங்கி பயணம்
கால தாமதம்	உடனடி அல்லது 0.1-3 வி (மின்னணு வகைகள்)	நொடிப்பொழுதில் ஏற்படும் தொல்லைகளை தடுக்கிறது
தொடர் கடமை	100% மதிப்பிடப்பட்ட மின்னழுத்தம்	சாதாரண செயல்பாட்டின் போது சுருள் தொடர்ந்து ஆற்றல் பெறுகிறது
அகலம்	17.5 மிமீ (1 தொகுதி)	நிலையான DIN ரயில் மவுண்டிங்

இயக்கக் கொள்கை: UVR சுருள் இயல்பான செயல்பாட்டின் போது, MCB மூடல் பொறிமுறையை இயந்திரத்தனமாக வைத்திருக்கும் போது தொடர்ந்து ஆற்றலுடன் இருக்கும். குறிப்பிட்ட நேரத்திற்கு விநியோக மின்னழுத்தம் கைவிடப்படும் வரம்புக்குக் கீழே குறையும் போது:

தாழ்ப்பாளை பராமரிக்க மின்காந்த சக்தி போதுமானதாக இல்லை

மெக்கானிக்கல் ஸ்பிரிங் டிரைவ்ஸ் ட்ரிப் மெக்கானிசம்

MCB தானாகவே திறக்கும்

மின்னழுத்தம் பிக்கப் நிலைக்குத் திரும்பும் வரை மீண்டும் மூடுவதைத் தடுக்கிறது

இது பாதுகாக்கிறது:

குறைந்த மின்னழுத்த தொடக்கத்திலிருந்து மோட்டார்கள் (அதிக மின்னோட்டம், அதிக வெப்பம்)

பிரவுன்அவுட் சேதத்திலிருந்து உபகரணங்கள்

மின்சாரம் மீட்டமைக்கப்பட்ட பிறகு எதிர்பாராத மறுதொடக்கத்திற்கு எதிரான பாதுகாப்பு

துணை மற்றும் அலாரம் தொடர்புகள்

அம்சம்	துணை தொடர்பு (AX)	அலாரம் தொடர்பு (AL)
ஆபரேஷன்	MCB கைப்பிடி நிலையுடன் நிலையை மாற்றுகிறது	தானியங்கி பயணத்தில் மட்டுமே இயங்கும் (ஓவர்லோட்/ஷார்ட் சர்க்யூட்)
குறிப்பு	ஆன்/ஆஃப் நிலை	தவறான பயணம் மட்டுமே
தொடர்பு கட்டமைப்பு	1NO+1NC அல்லது 2NO+2NC	1NO+1NC தரநிலை
மதிப்பீடு	230V AC இல் 6A, 400V AC இல் 3A	230V AC இல் 6A, 400V AC இல் 3A
அகலம்	9 மிமீ (0.5 தொகுதி)	9 மிமீ (0.5 தொகுதி)
விண்ணப்பம்	நிலை அறிகுறி, இன்டர்லாக், கட்டுப்பாட்டு சுற்றுகள்	தவறான எச்சரிக்கை, பராமரிப்பு எச்சரிக்கை, பயண அறிகுறி

பயன்பாட்டு சூழல்கள் & பயன்பாட்டு வழக்குகள்

விண்ணப்பம்	துணை கட்டமைப்பு	தொழில்நுட்ப தேவைகள்	ஒருங்கிணைப்பு
குடியிருப்பு ஸ்மார்ட் வீடுகள்	ஷன்ட் ட்ரிப் + துணை + வயர்லெஸ் தொகுதி	230V AC, WiFi/Bluetooth, Tuya App	வீட்டு ஆட்டோமேஷன், ரிமோட் கண்ட்ரோல், ஆற்றல் மேலாண்மை
வணிக கட்டிடங்கள்	UVR + துணை + அலாரம்	230V AC, BMS ஒருங்கிணைப்பு, தீ எச்சரிக்கை இடைமுகம்	கட்டிட மேலாண்மை அமைப்பு, அவசரகால பணிநிறுத்தம்
தொழில்துறை கட்டுப்பாடு	ஷன்ட் ட்ரிப் + 2×ஆக்ஸிலரி + மோட்டார் ஆபரேட்டர்	24V DC, PLC இணக்கத்தன்மை, விரைவான பதில் (<50ms)	PLC/DCS கட்டுப்பாடு, இயந்திர பாதுகாப்பு சுற்றுகள்
சுகாதார வசதிகள்	UVR + அலாரம் + பேட்லாக்	மருத்துவ தரம், உயர் நம்பகத்தன்மை, LOTO திறன்	அத்தியாவசிய ஆற்றல் மேலாண்மை, பராமரிப்பு பாதுகாப்பு
தரவு மையங்கள்	ஷன்ட் ட்ரிப் + அலாரம் + பஸ்பார் அமைப்பு	48V DC, அதிக அடர்த்தி, மட்டு விரிவாக்கம்	மின் விநியோக அலகுகள் (PDUs), தொலை மேலாண்மை
புதுப்பிக்கத்தக்க ஆற்றல்	ஷிண்ட் ட்ரிப் + ஓவர்வோல்டேஜ் வெளியீடு	1000V DC அமைப்புகள், வெளிப்புற மதிப்பீடு, விரைவான பணிநிறுத்தம்	சோலார் PV அமைப்புகள், ஆற்றல் சேமிப்பு, இன்வெர்ட்டர் ஒருங்கிணைப்பு
எண்ணெய் மற்றும் எரிவாயு	வெடிப்பு-தடுப்பு பாகங்கள் + UVR	ATEX/IECEx சான்றளிக்கப்பட்டது, வெப்பமண்டலமாக்கப்பட்டது	அவசரகால பணிநிறுத்தம் அமைப்புகள் (ESD), அபாயகரமான பகுதிகள்
உள்கட்டமைப்பு	மோட்டார் ஆபரேட்டர் + துணை + முக்கிய பூட்டு	400V AC, ஹெவி-டூட்டி, 50,000 சுழற்சி வாழ்க்கை	SCADA அமைப்புகள், ரிமோட் கண்ட்ரோல் மையங்கள்

உற்பத்தி செயல்முறை மற்றும் உற்பத்தி பணிப்பாய்வு

துல்லியமான உற்பத்தி வரிசை

மூலப்பொருள் IQC → மின்காந்த சுருள் முறுக்கு → உலக்கை/ஆர்மேச்சர் எந்திரம் → தொடர்பு சிஸ்டம் ஃபேப்ரிகேஷன் → ஹவுசிங் இன்ஜெக்ஷன் மோல்டிங் → சப்-அசெம்பிளி → அளவீடு & சோதனை → இறுதி ஒருங்கிணைப்பு → பேக்கேஜிங்

முக்கியமான உற்பத்தி நிலைகள்

மேடை	செயல்முறை விவரங்கள்	தரக் கட்டுப்பாட்டு புள்ளிகள்
சுருள் முறுக்கு	பற்சிப்பி செப்பு கம்பி (0.1-0.3 மிமீ), பதற்றம் கட்டுப்பாட்டுடன் தானியங்கி முறுக்கு, வெற்றிட வார்னிஷ் செறிவூட்டல்	திருப்பங்களின் எண்ணிக்கை ±1%, DC எதிர்ப்பு ±5%, மின்கடத்தா வலிமை 2kV/1min, காப்பு எதிர்ப்பு >100MΩ
உலக்கை எந்திரம்	குளிர்-உருட்டப்பட்ட எஃகு SPCC அல்லது இரும்பு தூள் உலோகம், துல்லியமான அரைத்தல், கடினப்படுத்துதல் (HRC 45-55)	பரிமாண சகிப்புத்தன்மை ±0.02mm, மேற்பரப்பு பூச்சு Ra 0.8, காந்த ஊடுருவல்>5000
ஃபேப்ரிகேஷன் தொடர்பு	சில்வர்-நிக்கல் (AgNi 90/10) ஸ்டாம்பிங், செப்பு கேரியர்களுக்கு ரிவெட்டிங், வடிவவியலை உருவாக்குதல்	கடினத்தன்மை HV 80-120, தொடர்பு எதிர்ப்பு <50mΩ, பிரேசிங் வலிமை>50MPa
ஹவுசிங் மோல்டிங்	PA66 GF30 அல்லது PBT GF30, 280-320°C ஊசி, 17.5mm மாடுலாரிட்டி முக்கியமான	பரிமாண சகிப்புத்தன்மை ±0.05mm, கண்காணிப்பு குறியீடு >600V, UL 94 V-0, வெப்ப எதிர்ப்பு 160°C
வசந்த உற்பத்தி	ஆயில்-டெம்பர்டு கார்பன் ஸ்டீல் SWOSC-V அல்லது ஸ்டெயின்லெஸ் ஸ்டீல் 301, CNC சுருள், வெப்ப சிகிச்சை	சோர்வு வாழ்க்கை > 100,000 சுழற்சிகள், வசந்த வீதம் ± 10%, தளர்வு <5%
துணை சட்டசபை	காயில்-பிளங்கர்-தொடர்பு ஒருங்கிணைப்பு, பக்கவாதம் சரிசெய்தல், ஸ்னாப்-ஃபிட் பொறிமுறை சோதனை	இயக்க மின்னழுத்தம் 0.85-1.1× Un, பயண விசை 2-5N, மறுமொழி நேரம் <50ms
இறுதி அளவுத்திருத்தம்	பிக்கப்/டிராப்அவுட் மின்னழுத்த சரிபார்ப்பு (UVR), இயக்க நேர அளவீடு (ஷண்ட் ட்ரிப்), தொடர்பு எதிர்ப்பு	100% தானியங்கு சோதனை, தரவு பதிவு செய்தல், கண்டுபிடிக்கக்கூடிய QR குறியீட்டு முறை

முதன்மை மூலப்பொருட்கள் மற்றும் கூறு விவரக்குறிப்புகள்

கூறு	பொருள் விவரக்குறிப்பு	சப்ளையர் தரநிலைகள்	முக்கிய பண்புகள்
சுருள் கம்பி	பற்சிப்பி செப்பு கம்பி வகுப்பு F (155°C) அல்லது வகுப்பு H (180°C)	IEC 60317, NEMA MW 35	முறிவு மின்னழுத்தம் >2kV, சாலிடரபிலிட்டி 390°C/2s, நெகிழ்வுத்தன்மை
காந்த கோர்	சிலிக்கான் எஃகு லேமினேஷன்கள் (0.35-0.5 மிமீ) அல்லது திட இரும்பு	IEC 60404-8, JIS C 2552	அதிக ஊடுருவக்கூடிய தன்மை, குறைந்த வற்புறுத்தல், நிலையான காந்த பண்புகள்
உலக்கை/ஆர்மேச்சர்	குளிர் உருட்டப்பட்ட எஃகு SPCC அல்லது இரும்பு தூள் (Fe-99%)	JIS G 3141, MPIF தரநிலை 35	HRC 45-55, மேற்பரப்பு பூச்சு Ra 0.8, அரிப்பு எதிர்ப்பு
தொடர்புகள்	வெள்ளி-நிக்கல் (AgNi 90/10) அல்லது வெள்ளி-காட்மியம் ஆக்சைடு (AgCdO)	ASTM B152, IEC 60368	கடத்துத்திறன்>90% ஐஏசிஎஸ், ஆர்க் அரிப்பு எதிர்ப்பு, வெல்டிங் எதிர்ப்பு
ஸ்பிரிங்ஸை தொடர்பு கொள்ளவும்	பெரிலியம் காப்பர் (CuBe2 C17200) அல்லது துருப்பிடிக்காத எஃகு 301	ASTM B196	சோர்வு வாழ்க்கை> 100,000 சுழற்சிகள், நிலையான அழுத்தம், அரிப்பு எதிர்ப்பு
வீட்டுவசதி	PA66 GF30 (30% கண்ணாடி இழை) அல்லது PBT GF30	IEC 60664-1, UL 94 V-0	கண்காணிப்பு குறியீடு>600V, வெப்ப எதிர்ப்பு 160°C, தாக்க வலிமை>7 kJ/m²
DIN ரயில் கிளிப்	ஸ்பிரிங் ஸ்டீல் 65Mn அல்லது துருப்பிடிக்காத எஃகு 304, துத்தநாகம் பூசப்பட்டது	GB/T 1222, ISO 3506	கிளாம்ப் ஃபோர்ஸ் 50-100N, 10,000 சுழற்சி சோர்வு, அரிப்பு எதிர்ப்பு
டெர்மினல்கள்	பித்தளை C36000 அல்லது செம்பு C11000 தகரம் பூசுதல் (5-8μm)	ASTM B16/B187	தற்போதைய அடர்த்தி 1.0-1.5 A/mm², முறுக்கு 1.5-2.5Nm தாங்கும்

தரநிலைகள் இணக்கம் & சோதனை நெறிமுறைகள்

சர்வதேச தரநிலை கட்டமைப்பு

தரநிலை	நோக்கம்	பொருந்தக்கூடிய தேவைகள்
IEC 60898-1	வீட்டு மற்றும் ஒத்த நிறுவல்களுக்கான சர்க்யூட்-பிரேக்கர்கள்	MCBகளுக்கான அடிப்படைத் தரநிலை, துணைப் பொருத்தம்
IEC 60947-5-1	கட்டுப்பாட்டு சுற்று சாதனங்கள் மற்றும் உறுப்புகளை மாற்றுதல்	துணை தொடர்பு மதிப்பீடுகள், மின் சகிப்புத்தன்மை, முனைய அடையாளங்கள்
IEC 60947-2	குறைந்த மின்னழுத்த சுவிட்ச் கியர் - சர்க்யூட் பிரேக்கர்கள்	ஷிண்ட் ட்ரிப்/யுவிஆர் செயல்திறன், ஒருங்கிணைப்பு
EN 60898-1 / EN 60947-5-1	ஐரோப்பிய இணக்கமான பதிப்புகள்	CE குறித்தல், EU சந்தை அணுகல்

கட்டாய வகை சோதனைகள் (IEC 60947-5-1 / IEC 60898)

சோதனை வகை	குறிப்பிட்ட சோதனை	ஏற்றுக்கொள்ளும் அளவுகோல்கள்
மின்சார சகிப்புத்தன்மை	மதிப்பிடப்பட்ட மின்னோட்டத்தில் 10,000 செயல்பாடுகள் (AC-15/DC-13)	தொடர்பு உடைகள் <50%, வெல்டிங் இல்லை, சீரான செயல்பாடு
இயந்திர சகிப்புத்தன்மை	100,000 சுமை இல்லாத செயல்பாடுகள்	<5% அளவுரு சறுக்கல், இயந்திர தோல்வி இல்லை
மின்கடத்தா பண்புகள்	2kV AC/1min (கட்டுப்பாட்டு சுற்றுகள்), 4kV தூண்டுதல்	முறிவு இல்லை, ஃப்ளாஷ்ஓவர் இல்லை
வெப்பநிலை உயர்வு	மதிப்பிடப்பட்ட மின்னழுத்தம்/ மின்னோட்டத்தில் தொடர்ச்சியான செயல்பாடு	காயில் ≤85K (வகுப்பு F), டெர்மினல்கள் ≤80K
அதிர்ச்சி & அதிர்வு	IEC 60068-2-27 (அதிர்ச்சி), IEC 60068-2-6 (அதிர்வு)	தவறான செயல்பாடு இல்லை, சேதம் இல்லை, சோதனைக்குப் பிறகு செயல்படும்
சுற்றுச்சூழல்	ஈரமான வெப்பம் (IEC 60068-2-30), குளிர், உலர் வெப்பம்	கண்டிஷனிங்கிற்குப் பிறகு செயல்படும், அரிப்பு இல்லை
EMC	நடத்தப்பட்ட / கதிர்வீச்சு குறுக்கீட்டிற்கு நோய் எதிர்ப்பு சக்தி	தொந்தரவு செயல்பாடு இல்லை, EN 60947-5-1

தொழிற்சாலை தரக் கட்டுப்பாடு & ஆய்வு தரநிலைகள்

உள்வரும் பொருள் QC (IQC)

பொருள்	ஆய்வு பொருட்கள்	மாதிரித் திட்டம்	உபகரணங்கள்
பற்சிப்பி கம்பி	விட்டம், முறிவு மின்னழுத்தம், நீட்சி, சாலிடரபிலிட்டி	AQL 0.65	மைக்ரோமீட்டர், மின்கடத்தா சோதனையாளர், இழுவிசை இயந்திரம்
காந்த எஃகு	ஊடுருவல், மைய இழப்பு, காப்பு பூச்சு	ஒரு தொகுதிக்கு	எப்ஸ்டீன் சட்டகம், ஒற்றை தாள் சோதனையாளர்
வெள்ளி தொடர்புகள்	தூய்மை, கடினத்தன்மை, அடர்த்தி, பரிமாண சகிப்புத்தன்மை	ஒரு தொகுதிக்கு	ஸ்பெக்ட்ரோமீட்டர், கடினத்தன்மை சோதனையாளர், CMM
பிளாஸ்டிக் துகள்கள்	கண்ணாடி உள்ளடக்கம், பாகுத்தன்மை, ஈரப்பதம், எரியக்கூடிய தன்மை	ஒரு தொகுதிக்கு	உருகும் ஓட்ட அட்டவணை, DSC, UL 94 கருவி
வசந்த எஃகு	இழுவிசை வலிமை, சோர்வு எதிர்ப்பு, உருவாக்கம்	ஒரு தொகுதிக்கு	இழுவை இயந்திரம், சோர்வு சோதனையாளர்

செயல்பாட்டில் உள்ள தரக் கட்டுப்பாடு (IPQC)

நிலையம்	கட்டுப்பாட்டு அளவுருக்கள்	அதிர்வெண்	முறை
சுருள் முறுக்கு	திருப்பங்கள் எண்ணிக்கை, பதற்றம், எதிர்ப்பு, காப்பு	ஒவ்வொரு அலகு	பின்னூட்டத்துடன் தானியங்கி முறுக்கு, ஓம்மீட்டர்
உலக்கை எந்திரம்	பரிமாண சகிப்புத்தன்மை, மேற்பரப்பு பூச்சு, கடினத்தன்மை	ஒவ்வொரு 100 அலகுகள்	CMM, ப்ரோபிலோமீட்டர், கடினத்தன்மை சோதனையாளர்
சட்டசபையை தொடர்பு கொள்ளவும்	சீரமைப்பு, அழுத்தம், எதிர்ப்பு, பிரேசிங் தரம்	ஒவ்வொரு 100 அலகுகள்	ஃபோர்ஸ் கேஜ், மைக்ரோ ஓம்மீட்டர், எக்ஸ்ஆர்எஃப்
வீட்டு மோல்டிங்	வெப்பநிலை, அழுத்தம், பரிமாண துல்லியம்	ஒவ்வொரு சுழற்சி	SCADA கண்காணிப்பு, SPC விளக்கப்படங்கள்
துணை சட்டசபை	இயக்க மின்னழுத்தம், பக்கவாதம், பதில் நேரம்	ஒவ்வொரு அலகு	தானியங்கு சோதனை பெஞ்ச், தரவு பதிவு

இறுதி தரக் கட்டுப்பாடு (FQC) & வெளிச்செல்லும் QC (OQC)

சோதனை பொருள்	தரநிலை	மாதிரி அளவு
இயக்க மின்னழுத்த வரம்பு	0.85-1.1×அன் (பிக்கப்), >0.2×அன் (யுவிஆருக்கான டிராப்அவுட்)	100%
மறுமொழி நேரம் (சண்ட் பயணம்)	மதிப்பிடப்பட்ட மின்னழுத்தத்தில் <50ms	100%
தொடர்பு எதிர்ப்பு	<50mΩ (துணை), <100mΩ (அலாரம்)	100%
மின்கடத்தா தாங்கும் மின்னழுத்தம்	2kV AC/1min	100%
காப்பு எதிர்ப்பு	>100MΩ @ 500V DC	100%
இயந்திர செயல்பாடு	10 சுழற்சிகள், மென்மையானது, ஒட்டுதல் இல்லை	100%
Snap-fit இணக்கத்தன்மை	நியமிக்கப்பட்ட MCB சட்டத்துடன் இனச்சேர்க்கை	100%
காட்சி மற்றும் பரிமாண ஆய்வு	17.5மிமீ மாடுலாரிட்டி, நிரந்தரத்தைக் குறிக்கும்	100%
மின் சகிப்புத்தன்மை மாதிரி	மதிப்பிடப்பட்ட சுமையில் 1,000 செயல்பாடுகள்	AQL 1.0
பேக்கேஜிங் ஒருமைப்பாடு	டிராப் சோதனை, அதிர்வு (ISTA 3A)	ஒரு நிறைய

உற்பத்தி உள்கட்டமைப்பு மற்றும் உற்பத்தி திறன்

மேம்பட்ட உற்பத்தி உபகரணங்கள்

உபகரணங்கள் வகை	இயந்திர விவரக்குறிப்பு	செயல்பாடு	திறன்
சுருள் முறுக்கு	சிஎன்சி முறுக்கு இயந்திரங்கள் (நிட்டோகு/மார்சில்லி) பதற்றம் கட்டுப்பாட்டுடன்	துல்லியமான சுருள் உற்பத்தி	20,000 சுருள்கள்/நாள்
ஸ்டாம்பிங் & உருவாக்கம்	60-டன் முற்போக்கான டை பிரஸ் (ப்ரூடரர்)	தொடர்பு ஸ்டாம்பிங், வசந்த உருவாக்கம்	30,000 பாகங்கள்/நாள்
ஊசி மோல்டிங்	80-டன் தெர்மோபிளாஸ்டிக் பிரஸ் (ஆர்பர்க்)	வீட்டுவசதி, உறைகள், டிஐஎன் ரயில் கிளிப்புகள்	10,000 வீடுகள்/நாள்
சட்டசபை ஆட்டோமேஷன்	பார்வை அமைப்புகளுடன் கூடிய ரோபோடிக் செல்கள் (ABB/Fanuc).	துணை-அசெம்பிளி, அளவுத்திருத்தம், சோதனை	ஒரு வரிக்கு 5,000 பாகங்கள்/நாள்
சோதனை உபகரணங்கள்	தானியங்கு துணை சோதனை பெஞ்ச்	இயக்க பண்புகள், நேரம், சகிப்புத்தன்மை	1,000 அலகுகள்/மணிநேரம்
	இயந்திர சகிப்புத்தன்மை சோதனையாளர்	100,000 சுழற்சி சரிபார்ப்பு	200 அலகுகள் ஒரே நேரத்தில்
	EMC சோதனை அறை	நோய் எதிர்ப்பு சக்தி / உமிழ்வு சோதனை	100 அலகுகள் / நாள்

உற்பத்தித் திறன் & முன்னணி நேரங்கள்

தயாரிப்பு வகை	மாதாந்திர திறன்	நிலையான முன்னணி நேரம்	அவசர ஆர்டர் திறன்
ஷன்ட் ட்ரிப்ஸ் (அனைத்து மின்னழுத்தங்களும்)	50,000 அலகுகள்	4-5 வாரங்கள்	3 நாட்கள்
குறைந்த மின்னழுத்த வெளியீடுகள்	20,000 அலகுகள்	4-5 வாரங்கள்	3 நாட்கள்
துணை தொடர்புகள்	10,000 அலகுகள்	4-5 வாரங்கள்	3 நாட்கள்
அலாரம் தொடர்புகள்	50,000 அலகுகள்	4-5 வாரங்கள்	3 நாட்கள்
மோட்டார் இயக்க சாதனங்கள்	50,000 அலகுகள்	4-5 வாரங்கள்	5 நாட்கள்
பஸ்பார் அமைப்புகள்	1,000 மீட்டர்	4-5 வாரங்கள்	3 நாட்கள்

பொறியியல் மற்றும் தொழில்நுட்பக் குழு அமைப்பு

துறை	பணியாளர்கள்	நிபுணத்துவம்	பொறுப்புகள்
R&D பொறியியல்	5 பொறியாளர்கள்	மின்காந்த வடிவமைப்பு, தொடர்பு இயற்பியல், IoT ஒருங்கிணைப்பு, வயர்லெஸ் தொடர்பு	புதிய துணை மேம்பாடு, ஸ்மார்ட் அம்சங்கள், காப்புரிமை போர்ட்ஃபோலியோ (30+ காப்புரிமைகள்)
செயல்முறை பொறியியல்	15 பொறியாளர்கள்	சுருள் முறுக்கு ஆட்டோமேஷன், துல்லிய ஸ்டாம்பிங், பிளாஸ்டிக் மோல்டிங், ஒல்லியான உற்பத்தி	உற்பத்தி மேம்படுத்தல், மகசூல் மேம்பாடு (>99%), செலவு குறைப்பு
சோதனை மற்றும் சரிபார்ப்பு	12 பொறியாளர்கள்	IEC 60898/60947 இணக்கம், சகிப்புத்தன்மை சோதனை, EMC, சுற்றுச்சூழல் உருவகப்படுத்துதல்	வகை சோதனை ஒருங்கிணைப்பு, தோல்வி பகுப்பாய்வு, சான்றிதழ் மேலாண்மை
விண்ணப்பப் பொறியியல்	10 பொறியாளர்கள்	MCB ஒருங்கிணைப்பு, கட்டுப்பாட்டு அமைப்புகள், BMS/SCADA இடைமுகம்	வாடிக்கையாளர் தொழில்நுட்ப ஆதரவு, கணினி வடிவமைப்பு, ஆணையிடுதல்
தர உத்தரவாதம்	25 தொழில்நுட்ப வல்லுநர்கள்	ISO 9001, IATF 16949, புள்ளியியல் செயல்முறை கட்டுப்பாடு, அளவியல்	சப்ளையர் தணிக்கை, செயல்முறை தணிக்கை, சரிசெய்தல் நடவடிக்கை, அளவுத்திருத்தம்

எங்கள் MCB துணைக்கருவி உற்பத்தி ஏன் தனித்து நிற்கிறது

எங்கள் உற்பத்தி வசதி பிரதிபலிக்கிறது20 ஆண்டுகள் சிறப்பு குறைந்த மின்னழுத்த சுற்று பாதுகாப்பு பாகங்கள், உலகளாவிய தரத்தை மீறும் MCB பாகங்கள் வழங்குதல்:

மட்டு நிபுணத்துவம்: 17.5mm DIN ரயில் மாடுலாரிட்டி பற்றிய ஆழமான புரிதல், பெரிய உற்பத்தியாளர்களிடமிருந்து MCB களுடன் தடையற்ற ஒருங்கிணைப்பை உறுதி செய்தல் (Schneider Acti9, ABB System pro M, Siemens Sentron, Hager)

ஸ்மார்ட் துணை கண்டுபிடிப்பு: தனியுரிம வயர்லெஸ் துணை தொடர்புகள் மற்றும் ஆற்றல் கண்காணிப்பு சென்சார்கள் வழக்கமான MCBகளை பிரேக்கர் மாற்றமின்றி IoT-இயக்கப்பட்ட ஸ்மார்ட் சாதனங்களாக மாற்றும்

செங்குத்து ஒருங்கிணைப்புவெற்றிட செறிவூட்டல், துல்லியமான தொடர்பு ஸ்டாம்பிங் மற்றும் தெர்மோபிளாஸ்டிக் மோல்டிங் ஆகியவற்றுடன் உள்-வீடு சுருள் முறுக்கு முழுமையான தரக் கட்டுப்பாடு மற்றும் விரைவான தனிப்பயனாக்கத்தை உறுதி செய்கிறது

சோதனை உள்கட்டமைப்பு: $2M+ 100,000-சுழற்சி இயந்திர சகிப்புத்தன்மை சரிபார்ப்பு, EMC நோய் எதிர்ப்பு சக்தி சோதனை மற்றும் MCB இணக்கத்தன்மை சோதனை உட்பட தானியங்கி சோதனையில் முதலீடு செய்யப்பட்டது

விரைவான தனிப்பயனாக்கம்: நெகிழ்வான உற்பத்தி மின்னழுத்தம், தொடர்பு உள்ளமைவு மற்றும் தகவல் தொடர்பு நெறிமுறைத் தனிப்பயனாக்கத்தை 2 வார முன்னணி நேரங்களுடன் செயல்படுத்துகிறது

View as

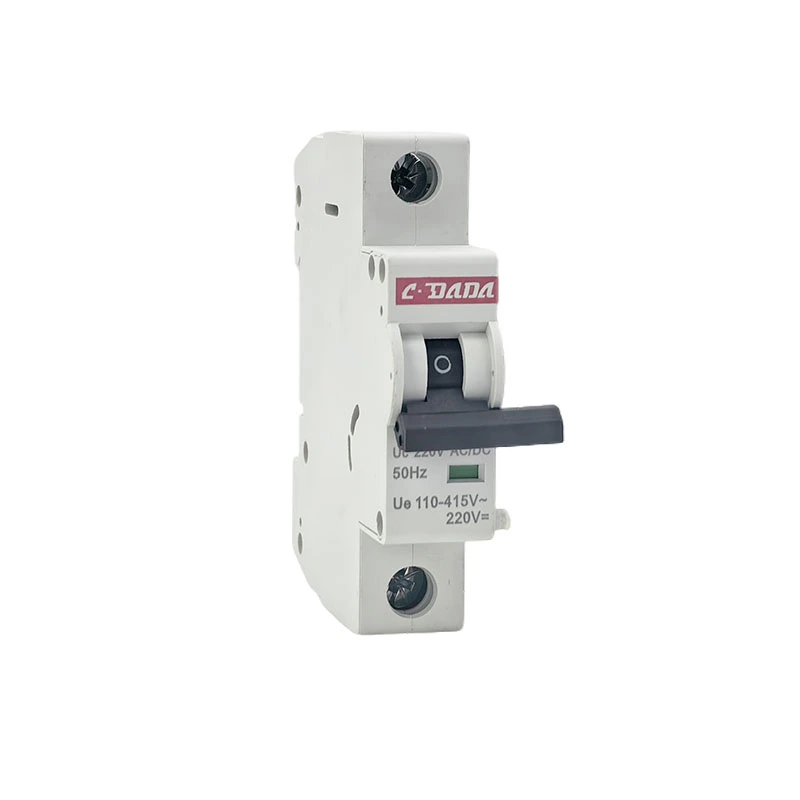

MCB ஷன்ட் வெளியீடு

உங்கள் MCB ஷன்ட் வெளியீட்டு சப்ளையராக CDADA ஐ தேர்வு செய்யவும், இந்த தயாரிப்பு உங்கள் DAB7-63 சர்க்யூட் பிரேக்கர்களின் ரிமோட் கண்ட்ரோலுக்கானது. 24V முதல் 400V AC/DC இல் கிடைக்கிறது, இது பரந்த மின்னழுத்த வரம்பிற்குள் நம்பகமான செயல்பாட்டை உறுதி செய்கிறது. அவசரகால பணிநிறுத்தம் மற்றும் ஆட்டோமேஷன் அமைப்புகளுக்கு ஏற்றது. நிறுவ எளிதானது, CDADA இன் DAB7 தொடருடன் நேரடி இணக்கத்துடன்-கூடுதல் அடாப்டர்கள் தேவையில்லை.

மேலும் பார்க்க >> விசாரணையை அனுப்பு >>

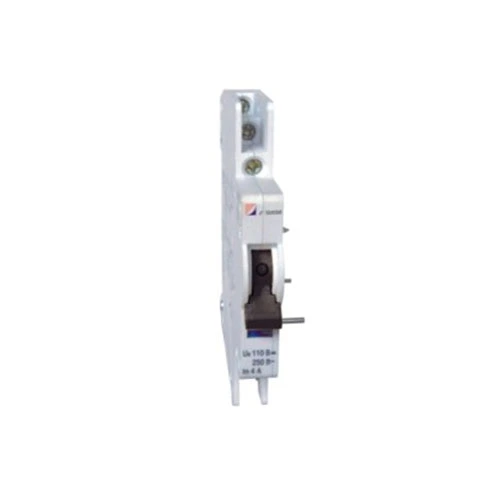

MCB அலாரம் மற்றும் துணை தொடர்பு

DAB7-63 பிரேக்கர்களுக்கான CDADA MCB அலாரம் மற்றும் துணைத் தொடர்பு-இரட்டை-செயல்பாட்டு தொகுதி ஆகியவற்றை வாங்கவும். ஒரு சிறிய யூனிட்டில் 2 பரிமாற்ற தொடர்புகளை (துணை + அலாரம்) ஒருங்கிணைக்கிறது. பேனல்களில் ரிமோட் ஸ்டேட்டஸ் கண்காணிப்பு மற்றும் தவறு சமிக்ஞைக்கு ஏற்றது. எளிதான இடது பக்க ஸ்னாப்-ஆன் நிறுவல். நேரடி தொழிற்சாலையாக, OEM/மொத்த விலை நிர்ணயம் உள்ளது.

மேலும் பார்க்க >> விசாரணையை அனுப்பு >>

CDADA என்பது சீனாவில் MCB பாகங்கள் உற்பத்தியாளர் மற்றும் சப்ளையர். எங்கள் தொழிற்சாலை ஆற்றல் அமைப்புகள், கட்டிட ஆட்டோமேஷன் மற்றும் தொழில்துறை உற்பத்தி போன்ற பல்வேறு தொழில்களுக்கு உதவுகிறது, நெகிழ்வான OEM/ODM தீர்வுகளை வழங்குகிறது.
