நீடித்த மோட்டார் பாதுகாப்பு சர்க்யூட் பிரேக்கர் உற்பத்தியாளர்

CDADAமோட்டார் பாதுகாப்பு சர்க்யூட் பிரேக்கர்களின் தொழில்முறை உற்பத்தியாளர், 52,400 m² உற்பத்தி வசதி மற்றும் விரிவான உற்பத்தி வரிசைகளை பெருமைப்படுத்துகிறது. இந்தத் தயாரிப்புகளின் உற்பத்தி மற்றும் விற்பனையில் 20 வருட அனுபவத்துடன், குறிப்பிட்ட செயல்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய தனிப்பயனாக்கக்கூடிய மேம்பட்ட மற்றும் நீடித்த தீர்வுகளை நாங்கள் வழங்குகிறோம்.

மோட்டார் பாதுகாப்பு சர்க்யூட் பிரேக்கர் என்றால் என்ன?

A மோட்டார் பாதுகாப்பு சர்க்யூட் பிரேக்கர் (MPCB), a என்றும் அழைக்கப்படுகிறதுமோட்டார் சர்க்யூட் பிரேக்கர் அல்லதுகையேடு மோட்டார் ஸ்டார்டர், ஒரு சிறப்புஎலக்ட்ரோ மெக்கானிக்கல் பாதுகாப்பு சாதனம்செயல்பாட்டு தவறுகளுக்கு எதிராக மின்சார மோட்டார்களைப் பாதுகாப்பதற்காக வடிவமைக்கப்பட்டுள்ளது. பொது நோக்கத்திற்கான MCCB களைப் போலன்றி, MPCB கள் ஒருங்கிணைக்கின்றனஅதிக சுமை பாதுகாப்பு, குறுகிய சுற்று பாதுகாப்பு மற்றும் கைமுறையாக மாறுதல் ஒற்றை சிறிய அலகு, மோட்டார் தொடக்க மற்றும் இயங்கும் நிலைமைகளின் தனிப்பட்ட கோரிக்கைகளுக்கு உகந்ததாக உள்ளது.

கீழ் இயங்குகிறதுIEC 60947-4-1 (தொடர்புகள் மற்றும் மோட்டார்-ஸ்டார்ட்டர்கள்) மற்றும்IEC 60947-2 (சர்க்யூட்-பிரேக்கர்கள்), MPCBகள் தற்போதைய மதிப்பீடுகளைக் கையாள்கின்றன0.63A முதல் 100A வரை (வரை நீட்டிக்கிறது150A சிறப்பு வரம்புகளில்), குறிப்பிட்ட மோட்டார் முழு-சுமை மின்னோட்டங்களுடன் பொருந்தக்கூடிய அனுசரிப்பு வெப்ப அமைப்புகளுடன். அவை மோட்டாரை தாங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளனஊடுருவும் நீரோட்டங்கள் (பொதுவாக தொடக்கத்தின் போது 6-8× முழு-சுமை மின்னோட்டம்) தொல்லை ட்ரிப்பிங் இல்லாமல், நீடித்த சுமைகள் மற்றும் கட்ட தோல்விகளுக்கு எதிராக துல்லியமான பாதுகாப்பை வழங்குகிறது.

MPCB களின் வரையறுக்கும் நன்மை அவற்றில் உள்ளதுமோட்டார் உகந்த பயண பண்புகள்மோட்டார் வெப்பமூட்டும் வளைவுகள் மற்றும் காந்தப் பயணங்களுக்காக அளவீடு செய்யப்பட்ட வெப்ப கூறுகள் மின்னோட்டத்தைத் தொடங்குவதற்கு மேல் ஆனால் சேதப்படுத்தும் தவறு நிலைகளுக்குக் கீழே அமைக்கப்பட்டுள்ளன. இது பல பயன்பாடுகளில் தனித் தொடர்பாளர்கள் மற்றும் ஓவர்லோட் ரிலேக்களின் தேவையை நீக்குகிறது, பேனல் இடத்தையும் நிறுவல் சிக்கலையும் குறைக்கிறது.

MPCB தயாரிப்பு வகைகள் & கட்டமைப்புகள்

வகைப்பாடு	வகை	தற்போதைய வரம்பு	முக்கிய பண்புகள்
சட்ட அளவு	கச்சிதமான (NS2-25 தொடர்)	0.63A - 25A	DIN ரயில் மவுண்டிங், 400V இல் 100kA Icu, ஸ்க்ரூ/ஸ்பிரிங் டெர்மினல்கள்
	தரநிலை (NS2-32 தொடர்)	0.1A - 32A	விரிவாக்கப்பட்ட வரம்பு, வெப்ப-காந்த பயணம், கட்ட-தோல்வி பாதுகாப்பு
	பவர் (NS2-80/100 தொடர்)	10A - 100A	அதிக வெப்ப திறன், 15-50kA Icu, பேனல் மவுண்ட்
பயண தொழில்நுட்பம்	வெப்ப-காந்த	0.63A - 100A	பைமெட்டாலிக் ஓவர்லோட் + சோலனாய்டு ஷார்ட் சர்க்யூட், அனுசரிப்பு Ir
பயண தொழில்நுட்பம்	மின்னணு	25A - 150A	நுண்செயலி அடிப்படையிலான, கட்ட ஏற்றத்தாழ்வு, தரை தவறு, தொடர்பு

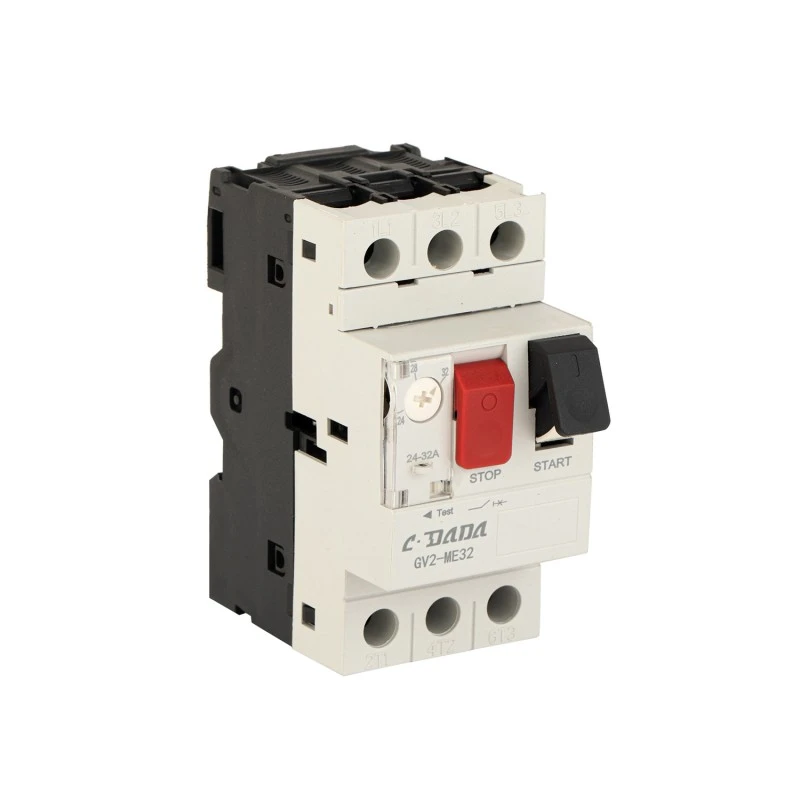

கட்டுப்பாட்டு வகை	புஷ் பட்டன்	0.63A - 32A	சிவப்பு ஆஃப் பொத்தான், நேரடி மோட்டார் கட்டுப்பாடு, உள்ளூர் செயல்பாடு
	ரோட்டரி கைப்பிடி	10A - 100A	ஆஃப் நிலையில் பூட்டக்கூடியது, பேட்லாக் இணைப்பு (3 பூட்டுகள்)
	ரிமோட் கண்ட்ரோல் தயார்	25A - 100A	ஷிண்ட் ட்ரிப்/அண்டர்வோல்டேஜ் ரிலீஸ் இணக்கத்தன்மை
பயன்பாட்டு வகை	ஏசி-3	அனைத்து மதிப்பீடுகளும்	அணில்-கூண்டு மோட்டார் இயங்கும் போது தொடங்கும்/நிறுத்துகிறது
பயன்பாட்டு வகை	ஏசி-4	0.63A - 32A	அணில்-கூண்டு மோட்டார் ஸ்டார்ட்டிங், பிளக்கிங், இன்ச் (10×In)
துருவ கட்டமைப்பு	3-துருவம்	0.63A - 100A	நிலையான மூன்று-கட்ட மோட்டார் பாதுகாப்பு
துருவ கட்டமைப்பு	4-துருவம்	0.63A - 32A	மூன்று-கட்ட + நடுநிலை அல்லது இரண்டு-வேக மோட்டார் மாறுதல்

தற்போதைய அமைவு வரம்பு எடுத்துக்காட்டுகள்:

NS2-25E:0.63-1A, உடனடி பயணம் 13A (13×In)

NS2-25F:1-1.6A, உடனடி பயணம் 22.5A (14×In)

NS2-25G:1.6-2.5A, உடனடி பயணம் 33.5A (13.4×In)

NS2-25H:2.5-4A, உடனடி பயணம் 51A (12.75×In)

NS2-25J:6-10A, உடனடி பயணம் 138A (13.8×In)

NS2-25L:13-18A, உடனடி பயணம் 223A (12.4×In)

NS2-80B:40-63A, உடனடி பயணம் 756A (12×In)

முக்கிய செயல்பாடுகள் மற்றும் பாதுகாப்பு திறன்கள்

ஒருங்கிணைந்த மோட்டார் பாதுகாப்பு செயல்பாடுகள்

செயல்பாடு	கண்டறிதல் கோட்பாடு	தொழில்நுட்ப அளவுருக்கள்
அதிக சுமை பாதுகாப்பு (வெப்பம்)	பைமெட்டாலிக் ஸ்ட்ரிப் வெப்ப விரிவாக்கம்	அனுசரிப்பு 0.63-100A, ட்ரிப்பிங் வகுப்பு 10A (6×In இல் 2-10s), சுற்றுப்புற இழப்பீடு -20°C முதல் +60°C வரை
ஷார்ட் சர்க்யூட் பாதுகாப்பு (காந்தம்)	மின்காந்த சோலனாய்டு உலக்கை	நிலையான 12-14×In (மோட்டார்-உகந்ததாக), <20ms செயல்பாடு, 100kA உடைக்கும் திறன்
கட்ட தோல்வி பாதுகாப்பு	பைமெட்டல்களின் வேறுபட்ட வெப்பமாக்கல்	10 வினாடிகளுக்குள் 0.9×இன் சிங்கிள் பேஸ் திறந்த நிலையில் பயணம், ஒற்றை-கட்ட சேதத்தைத் தடுக்கிறது
கட்ட ஏற்றத்தாழ்வு பாதுகாப்பு	கட்டங்களுக்கு இடையிலான வெப்ப வேறுபாடு	தற்போதைய சமநிலையின்மை> 30%> 2 நிமிடங்களுக்குப் பயணம்
பூட்டப்பட்ட ரோட்டார் பாதுகாப்பு	நீடித்த உயர் மின்னோட்டம் (>6×In for >2s)	வெப்ப வளைவுடன் ஒருங்கிணைக்கப்பட்டு, ரோட்டார்/ஸ்டேட்டர் சேதத்தைத் தடுக்கிறது
கைமுறையாக மாறுதல்	மெக்கானிக்கல் டோகிள்/புஷ் பட்டன்	100,000 மின் செயல்பாடுகள், ஆன்-ஆஃப் மோட்டார் கட்டுப்பாடு, தனிமைப்படுத்தும் செயல்பாடு

பயணத்தின் சிறப்பியல்புகள் & ஒருங்கிணைப்பு

MPCBகள் மோட்டார் வெப்பமாக்கல் பண்புகளுடன் குறிப்பாகப் பொருந்திய தலைகீழ் நேர வெப்ப வளைவுகளைக் கொண்டுள்ளது:

வெப்பப் பயண நேரங்கள் (வழக்கமான வகுப்பு 10A):

1.05×ஐஆர்: பயணம் இல்லை (2 மணிநேரம்)

1.2×ஐஆர்: பயணம் 10-20 நிமிடங்கள்

1.5×ஐஆர்: பயணம் 2-4 நிமிடங்கள்

6×ஐஆர்: பயணம் 2-10 வினாடிகள் (தொடக்க மின்னோட்டம் தாங்கும்)

12-14×ஐஆர்: உடனடி காந்தப் பயணம் (<20ms)

காந்தப் பயண அமைப்புகள்:

மோட்டார் பூட்டப்பட்ட-ரோட்டர் மின்னோட்டத்திற்கு மேல் 20-30% அமைக்கவும்

தொடக்கத்தின் போது தொல்லை தரும் பயணங்களைத் தடுக்கிறது (6-8×FLC 1-3 வினாடிகள்)

ஷார்ட் சர்க்யூட் தவறுகளை விரைவாக அகற்றுவதை உறுதி செய்கிறது

பயன்பாட்டு சூழல்கள் & பயன்பாட்டு வழக்குகள்

தொழில் துறை	குறிப்பிட்ட பயன்பாடு	வழக்கமான விவரக்குறிப்புகள்
தொழில்துறை ஆட்டோமேஷன்	கன்வேயர் அமைப்புகள், குழாய்கள், கம்பரஸர்கள், விசிறிகள்	4A-25A, AC-3, 100kA Icu, புஷ் பட்டன் கட்டுப்பாடு, DIN ரயில்
HVAC அமைப்புகள்	குளிரூட்டிகள், காற்று கையாளும் அலகுகள், குளிரூட்டும் கோபுரங்கள்	10A-32A, சுற்றுப்புற இழப்பீடு, அதிக தொடக்க அதிர்வெண்
நீர் & கழிவு நீர்	நீர்மூழ்கிக் குழாய்கள், பூஸ்டர் நிலையங்கள், நீர்ப்பாசனம்	6A-40A, உலர்-இயக்க பாதுகாப்பு (அழுத்த சுவிட்ச் ஒருங்கிணைப்பு), IP65 உறைகள்
இயந்திர கருவிகள்	லேத்ஸ், அரைக்கும் இயந்திரங்கள், கிரைண்டர்கள்	1.6A-10A, அதிக ஊடுருவல் தாங்கும், அடிக்கடி தொடங்கும் (AC-4)
பொருள் கையாளுதல்	கிரேன்கள், ஏற்றிகள், கன்வேயர்கள், லிஃப்ட்	10A-63A, ரோட்டரி கைப்பிடி, பூட்டக்கூடிய ஆஃப், மெக்கானிக்கல் இன்டர்லாக்கிங்
உணவு & பானம்	மிக்சி, கிரைண்டர், பேக்கேஜிங் இயந்திரங்கள்	2.5A-16A, துருப்பிடிக்காத எஃகு பாகங்கள், கழுவுதல் கடமை
புதுப்பிக்கத்தக்க ஆற்றல்	சோலார் டிராக்கிங் மோட்டார்கள், காற்று விசையாழி துணைகள்	1A-10A, நீட்டிக்கப்பட்ட வெப்பநிலை வரம்பு (-25°C முதல் +70°C வரை)
எண்ணெய் மற்றும் எரிவாயு	துளையிடும் ரிக் துணை, பம்ப் ஜாக்கள்	25A-100A, வெப்பமண்டலமயமாக்கப்பட்ட (T2), அரிப்பை எதிர்க்கும், அதிக அதிர்ச்சி எதிர்ப்பு

உற்பத்தி செயல்முறை மற்றும் உற்பத்தி பணிப்பாய்வு

துல்லியமான உற்பத்தி வரிசை

மூலப்பொருள் IQC → பைமெட்டாலிக் உறுப்பு உற்பத்தி → மின்காந்த சுருள் முறுக்கு → தொடர்பு அமைப்பு உருவாக்கம் → ஆர்க் க்யூட் அசெம்பிளி → மெக்கானிசம் ஒருங்கிணைப்பு → அளவீடு & சோதனை → இறுதி சட்டசபை → தர சரிபார்ப்பு →

முக்கியமான உற்பத்தி நிலைகள்

மேடை	செயல்முறை விவரங்கள்	தரக் கட்டுப்பாட்டு புள்ளிகள்
பைமெட்டாலிக் உறுப்பு உற்பத்தி	இன்கோனல்/செயலற்ற எஃகு கலவை உருட்டல், விலகல் பண்புகளுக்கான வெப்ப சிகிச்சை, வடிவத்திற்கு ஸ்டாம்பிங், அளவுத்திருத்த குறி	விலகல் விகிதம் 0.15-0.25mm/°C, பயண வெப்பநிலை ±3% சகிப்புத்தன்மை, 200°C இல் 1000h நிலைப்புத்தன்மை சோதனை
மின்காந்த சுருள் உற்பத்தி	செப்பு கம்பி முறுக்கு (0.3-0.8 மிமீ), வெற்றிட வார்னிஷ் செறிவூட்டல், காந்த மைய அசெம்பிளி	DC எதிர்ப்பு ±5%, மின்கடத்தா வலிமை 2kV/1min, பிக்கப்/டிராப்அவுட் மின்னழுத்த சோதனை
வெப்ப பயண அளவுத்திருத்தம்	துல்லியமான மின்னோட்ட உட்செலுத்தலுடன் தானியங்கி அளவுத்திருத்த நிலையம், வெப்பநிலை அறை (-20°C முதல் +60°C வரை)	பயண நேரம் 1.05×Ir, 1.25×Ir, 6×Ir பதிவு, ±10% சகிப்புத்தன்மை, நிரந்தர குறி
காந்த பயண அமைப்பு	சோலனாய்டு காற்று இடைவெளி சரிசெய்தல், ஸ்பிரிங் முன் சுமை அளவுத்திருத்தம், அமைத்த பிறகு சீல்	உடனடி பயணம் 12-14×Ir ±10%, <20ms செயல்பாடு, சேதமடையாத சீல்
சிஸ்டம் அசெம்பிளியை தொடர்பு கொள்ளவும்	சில்வர்-அலாய் (AgNi அல்லது AgCdO) தொடர்புகள் செப்பு கேரியர்களுக்கு பிரேஸ் செய்யப்பட்டு, செயல் வடிவவியலைத் துடைக்கிறது	தொடர்பு எதிர்ப்பு <1mΩ, கடினத்தன்மை HV 100-150, பிரேசிங் வலிமை>50MPa
ஆர்க் சூட் ஒருங்கிணைப்பு	செராமிக் ஸ்ப்ளிட்டர் தகடுகள் (6-12 தட்டுகள்), ஆர்க் ரன்னர் சீரமைப்பு, டீயோனைசிங் சேம்பர் அசெம்பிளி	மின்கடத்தா வலிமை >2.5kV, ஆர்க் தணித்தல் <10ms இல் 400V, பரிமாண ±0.1mm
இறுதி மெக்கானிசம் சட்டசபை	நிலைமாற்று/புஷ் பட்டன் மெக்கானிசம், ட்ரிப்-ஃப்ரீ ஓவர்ரைட், காண்டாக்ட் பிரஷர் ஸ்பிரிங்ஸ், ஹேண்டேஜ் இணைப்பு	இயந்திர சகிப்புத்தன்மை 100,000 செயல்பாடுகள், தொடர்பு அழுத்தம் 5-10N, பவுன்ஸ் நேரம் <3ms
விரிவான சோதனை	முதன்மை ஊசி சோதனை (0.5-1000A), நேர-தற்போதைய வளைவு சரிபார்ப்பு, கட்ட தோல்வி உருவகப்படுத்துதல்	100% தானியங்கு சோதனை, தரவு பதிவு செய்தல், QR குறியீடு கண்டறியும் தன்மை

முதன்மை மூலப்பொருட்கள் மற்றும் கூறு விவரக்குறிப்புகள்

கூறு	பொருள் விவரக்குறிப்பு	சப்ளையர் தரநிலைகள்	முக்கிய பண்புகள்
பைமெட்டாலிக் ஸ்ட்ரிப்	இன்கோனல் 718/செயலற்ற எஃகு கலவை (ASTM TM2) அல்லது பித்தளை/எஃகு	ASTM B388, IEC 60404	விலகல் விகிதம் 0.2mm/°C, நிலைப்புத்தன்மை 20 ஆண்டுகளில் ±3%, க்ரீப் எதிர்ப்பு
மின்காந்த சுருள்	பற்சிப்பி செப்பு கம்பி வகுப்பு F (155°C) அல்லது வகுப்பு H (180°C)	IEC 60317, NEMA MW 35	முறிவு மின்னழுத்தம் >2kV, சாலிடரபிலிட்டி 390°C/2s, நெகிழ்வுத்தன்மை
காந்த கோர்	சிலிக்கான் எஃகு லேமினேஷன்கள் (0.35-0.5 மிமீ) அல்லது திட இரும்பு	IEC 60404-8, JIS C 2552	அதிக ஊடுருவக்கூடிய தன்மை, குறைந்த மீள்தன்மை, சீரான பிக்கப் பண்புகள்
முக்கிய தொடர்புகள்	மின்னாற்பகுப்பு தாமிரம் (Cu-ETP) + AgNi 90/10 அல்லது AgCdO குறிப்புகள்	ASTM B152, IEC 60368	கடத்துத்திறன் ≥100% IACS, வில் அரிப்பு எதிர்ப்பு, வெல்டிங் எதிர்ப்பு
ஸ்பிரிங்ஸை தொடர்பு கொள்ளவும்	பெரிலியம் காப்பர் (CuBe2) அல்லது துருப்பிடிக்காத எஃகு 301	ASTM B196	சோர்வு வாழ்க்கை> 100,000 சுழற்சிகள், நிலையான அழுத்தம் 5-10N
ஆர்க் சூட் தட்டுகள்	ஸ்டேடைட் பீங்கான் அல்லது அலுமினா (Al₂O₃ 95%)	IEC 60672	வெப்ப எதிர்ப்பு >1000°C, மின்கடத்தா வலிமை >15kV/mm
ஆர்க் ரன்னர்ஸ்	செப்பு-டங்ஸ்டன் (CuW) அல்லது செப்பு முலாம் பூசப்பட்ட எஃகு	ASTM B702	வில் அரிப்பு எதிர்ப்பு, காந்த வில் விலகல்
வார்ப்பட வழக்கு	BMC (DMC-2) தெர்மோசெட்டிங் பிளாஸ்டிக் அல்லது PA66 GF30	IEC 60664-1, UL 94 V-0	கண்காணிப்பு குறியீடு >600V, வெப்ப எதிர்ப்பு 180°C, தாக்கம் >7 kJ/m²
இயக்க பொறிமுறை	துத்தநாகம் பூசப்பட்ட எஃகு அல்லது துருப்பிடிக்காத எஃகு 304	ISO 898-1, ASTM A240	இழுவிசை வலிமை > 400MPa, அரிப்பு எதிர்ப்பு, அணிய-எதிர்ப்பு
டெர்மினல்கள்	பித்தளை C36000 அல்லது செம்பு C11000 தகரம் பூசுதல் (5-8μm)	ASTM B16/B187	தற்போதைய அடர்த்தி 1.0-1.5 A/mm², முறுக்கு 1.5-3.0Nm தாங்கும்

தரநிலைகள் இணக்கம் & சோதனை நெறிமுறைகள்

சர்வதேச தரநிலை கட்டமைப்பு

தரநிலை	நோக்கம்	பொருந்தக்கூடிய மதிப்பீடுகள்
IEC 60947-2	குறைந்த மின்னழுத்த சுவிட்ச் கியர் - சர்க்யூட் பிரேக்கர்கள்	குறுகிய சுற்று பாதுகாப்பு, உடைக்கும் திறன், தனிமைப்படுத்தல்
IEC 60947-4-1	தொடர்புகள் மற்றும் மோட்டார் ஸ்டார்டர்கள் - எலக்ட்ரோ மெக்கானிக்கல் தொடர்புகள் மற்றும் மோட்டார் ஸ்டார்டர்கள்	மோட்டார் தொடக்கம், அதிக சுமை பாதுகாப்பு, தொடர்புகளுடன் ஒருங்கிணைப்பு
EN 60947-2 / EN 60947-4-1	ஐரோப்பிய இணக்கமான பதிப்புகள்	CE குறித்தல், EU சந்தை இணக்கம்
ஜிபி/டி 14048.2 / ஜிபி/டி 14048.4	சீன தேசிய தரநிலைகள்	CCC சான்றிதழ், சீனா சந்தை

கட்டாய வகை சோதனைகள் (IEC 60947-4-1 & IEC 60947-2)

சோதனை வகை	குறிப்பிட்ட சோதனை	ஏற்றுக்கொள்ளும் அளவுகோல்கள்
வெப்பநிலை உயர்வு	மதிப்பிடப்பட்ட Ir இல் தொடர்ச்சியான மின்னோட்டம்	டெர்மினல்கள் ≤80K (வெள்ளி), ≤65K (பேர்), பைமெட்டல் ≤85K
மின்கடத்தா பண்புகள்	சக்தி-அதிர்வெண் தாங்கும் (2kV-2.5kV/1min), உந்துவிசை (6kV-8kV)	முறிவு இல்லை, ஃப்ளாஷ்ஓவர் இல்லை
அதிக சுமை பாதுகாப்பு	1.05×ஐஆர் (பயணம் 2h), 1.25×Ir (பயணம் ≤2h), 1.5×Ir (பயணம் <4 நிமிடம்)	ட்ரிப்பிங் வகுப்பிற்கு வழக்கமான பயண நேரங்கள்
ஷார்ட் சர்க்யூட் பிரேக்கிங்	Icu (இறுதி), Ics (சேவை) மதிப்பிடப்பட்ட மின்னழுத்தத்தில்	100kA @ 400V (காம்பாக்ட்), 15-50kA @ 400V (சக்தி வரம்பு)
ஒருங்கிணைப்பு	SCPD உடன் வகை 1 அல்லது வகை 2	வகை 2: சேதம் இல்லை, உடனடியாக மீண்டும் செயல்படும்
கட்ட தோல்வி உணர்திறன்	0.9×Ir இல் ஒற்றை-கட்ட செயல்பாடு	10 வினாடிகளுக்குள் பயணம், மோட்டார் ஒற்றை-கட்டத்தைத் தடுக்கிறது
இயந்திர சகிப்புத்தன்மை	100,000 சுமை இல்லாத செயல்பாடுகள்	<5% அளவுரு சறுக்கல், இயந்திர தோல்வி இல்லை
மின்சார சகிப்புத்தன்மை	100,000 AC-3 செயல்பாடுகள் (0.63-32A)	தொடர்பு உடைகள் <50%, பயண பண்புகள் பராமரிக்கப்படுகின்றன
சுற்றுச்சூழல்	ஈரமான வெப்பம் (IEC 60068-2-30), குளிர், உலர் வெப்பம்	கண்டிஷனிங்கிற்குப் பிறகு செயல்படும், அரிப்பு இல்லை
EMC	கதிர்வீச்சு/நடத்தப்பட்ட குறுக்கீடுகளுக்கு நோய் எதிர்ப்பு சக்தி (மின்னணு வகைகள்)	தொந்தரவு இல்லை, EN 60947-4-1 இணைப்பு எல்

தொழிற்சாலை தரக் கட்டுப்பாடு & ஆய்வு தரநிலைகள்

உள்வரும் பொருள் QC (IQC)

பொருள்	ஆய்வு பொருட்கள்	மாதிரித் திட்டம்	உபகரணங்கள்
பைமெட்டாலிக் கீற்றுகள்	விலகல் விகிதம், எதிர்ப்பு, நிலைப்புத்தன்மை, பரிமாண சகிப்புத்தன்மை	ஒரு தொகுதிக்கு, மாதிரி சோதனை	வெப்ப அடுப்பு, விலகல் பாதை, எதிர்ப்பு பாலம்
பற்சிப்பி கம்பி	விட்டம், காப்பு தடிமன், முறிவு மின்னழுத்தம், நெகிழ்வுத்தன்மை	AQL 0.65	மைக்ரோமீட்டர், மின்கடத்தா சோதனையாளர், நீட்டிப்பு சோதனையாளர்
வெள்ளி தொடர்பு குறிப்புகள்	தூய்மை, அடர்த்தி, கடினத்தன்மை, பிரேசிங் அலாய் இணக்கத்தன்மை	ஒரு தொகுதிக்கு	ஸ்பெக்ட்ரோமீட்டர், கடினத்தன்மை சோதனையாளர், உலோகவியல் நுண்ணோக்கி
பிளாஸ்டிக் கலவைகள்	கண்ணாடி உள்ளடக்கம், பாகுத்தன்மை, குணப்படுத்தும் பண்புகள், எரியக்கூடிய தன்மை	ஒரு தொகுதிக்கு	மெல்ட் ஃப்ளோ இன்டெக்ஸர், DSC, UL 94 சோதனைக் கருவி
எஃகு கூறுகள்	கடினத்தன்மை, இழுவிசை வலிமை, பரிமாண சகிப்புத்தன்மை	AQL 1.0	ராக்வெல் கடினத்தன்மை சோதனையாளர், இழுவிசை இயந்திரம், CMM

செயல்பாட்டில் உள்ள தரக் கட்டுப்பாடு (IPQC)

நிலையம்	கட்டுப்பாட்டு அளவுருக்கள்	அதிர்வெண்	முறை
பைமெட்டல் அளவுத்திருத்தம்	பயண வெப்பநிலை, குறிப்பு வெப்பநிலையில் விலகல், குறியிடுதல்	ஒவ்வொரு அலகு	தற்போதைய உட்செலுத்தலுடன் தானியங்கி அளவுத்திருத்த நிலையம்
சுருள் முறுக்கு	திருப்பங்கள் எண்ணிக்கை, பதற்றம், எதிர்ப்பு, காப்பு	ஒவ்வொரு அலகு	பின்னூட்டத்துடன் தானியங்கி முறுக்கு இயந்திரம், ஓம்மீட்டர்
காந்த பயண அமைப்பு	காற்று இடைவெளி, ஸ்பிரிங் ப்ரீ-லோட், உடனடி பயண மின்னோட்டம்	ஒவ்வொரு அலகு	முதன்மை ஊசி சோதனையாளர் (50-1000A), நேர அளவீடு
சட்டசபையை தொடர்பு கொள்ளவும்	தொடர்பு இடைவெளி, அழுத்தம், சீரமைப்பு, எதிர்ப்பு	ஒவ்வொரு 100 அலகுகள்	ஃபோர்ஸ் கேஜ், மைக்ரோ ஓம்மீட்டர், ஆப்டிகல் ஒப்பீட்டாளர்
பொறிமுறை ஒருங்கிணைப்பு	மாற்று சக்தி, பயணம் இல்லாத செயல்பாடு, கையாளுதல் செயல்பாடு	ஒவ்வொரு அலகு	தானியங்கு செயல்பாட்டு சோதனையாளர், படை-இடப்பெயர்ச்சி வளைவு

இறுதி தரக் கட்டுப்பாடு (FQC) & வெளிச்செல்லும் QC (OQC)

சோதனை பொருள்	தரநிலை	மாதிரி அளவு
வெப்ப பயண சரிபார்ப்பு	1.05×ஐஆர் (பயணம் இல்லை), 1.25×Ir (பயணம்), நேரப் பதிவு	100%
காந்த பயண சரிபார்ப்பு	12-14×ஐஆர் உடனடி பயணம், <20ms	100%
கட்ட தோல்வி சோதனை	ஒற்றை-கட்ட செயல்பாடு, 10 வினாடிகளுக்குள் பயணம்	100%
மின்கடத்தா தாங்கும் மின்னழுத்தம்	2kV AC/1min	100%
காப்பு எதிர்ப்பு	>100MΩ @ 500V DC	100%
தொடர்பு எதிர்ப்பு	ஒரு கம்பத்திற்கு <1mΩ	100%
இயந்திர செயல்பாடு	10 ஆன்-ஆஃப் சுழற்சிகள், மென்மையான செயல்பாடு	100%
காட்சி மற்றும் பரிமாண ஆய்வு	முக்கியமான பரிமாணங்களில் பூஜ்ஜிய குறைபாடுகள்	100%
நிரந்தரத்தைக் குறிக்கும்	கரைப்பான் துடைத்தல், சிராய்ப்பு சோதனை	AQL 1.0
பேக்கேஜிங் ஒருமைப்பாடு	டிராப் சோதனை, அதிர்வு (ISTA 3A)	ஒரு நிறைய

உற்பத்தி உள்கட்டமைப்பு மற்றும் உற்பத்தி திறன்

மேம்பட்ட உற்பத்தி உபகரணங்கள்

உபகரணங்கள் வகை	இயந்திர விவரக்குறிப்பு	செயல்பாடு	திறன்
பைமெட்டல் உற்பத்தி வரி	துல்லியமான உருட்டல் ஆலை, வெப்ப சிகிச்சை உலை, ஸ்டாம்பிங் பிரஸ்	பைமெட்டாலிக் ஸ்ட்ரிப் உற்பத்தி, அளவுத்திருத்தம்	50,000 கீற்றுகள்/நாள்
தானியங்கு அளவுத்திருத்தம்	வெப்பநிலை அறைகளுடன் 6-நிலைய ரோட்டரி அளவுத்திருத்த அமைப்பு	வெப்ப பயண அளவுத்திருத்தம் (-20°C முதல் +60°C வரை)	2,000 யூனிட்கள்/நாள்
முதன்மை ஊசி சோதனை	1000A முதன்மை மின்னோட்ட ஊசி தொகுப்பு	நேரம்-தற்போதைய வளைவு சரிபார்ப்பு	500 அலகுகள்/மணிநேரம்
சுருள் முறுக்கு	டென்ஷன் கன்ட்ரோலுடன் கூடிய CNC முறுக்கு இயந்திரங்கள்	மின்காந்த சுருள் உற்பத்தி	10,000 சுருள்கள்/நாள்
பிரேஸிங்கைத் தொடர்பு கொள்ளவும்	கட்டுப்படுத்தப்பட்ட வளிமண்டல பிரேசிங் உலை (H₂/N₂)	செப்பு கேரியர்களுக்கு வெள்ளி முனை பிரேசிங்	5,000 தொடர்புகள்/மணிநேரம்
சட்டசபை	தொழிலாளர் அசெம்பிளி செல்கள்	மெக்கானிசம் சட்டசபை, அளவுத்திருத்தம், சோதனை	ஒரு வரிக்கு 3,000 யூனிட்கள்/நாள்
சகிப்புத்தன்மை சோதனை	இயந்திர/மின்சார வாழ்க்கை சோதனை பெஞ்சுகள் (100,000 சுழற்சிகள்)	வாழ்க்கை சரிபார்ப்பு, அணிய கண்காணிப்பு	200 அலகுகள் ஒரே நேரத்தில்
சுற்றுச்சூழல் சோதனை	வெப்பநிலை / ஈரப்பதம் அறைகள், அதிர்வு அட்டவணைகள்	IEC 60068-2 இணக்க சரிபார்ப்பு	100 அலகுகள் / நாள்

உற்பத்தித் திறன் & முன்னணி நேரங்கள்

தயாரிப்பு வகை	மாதாந்திர திறன்	நிலையான முன்னணி நேரம்	அவசர ஆர்டர் திறன்
சிறிய MPCB (0.63A-25A)	100,000 அலகுகள்	4-5 வாரங்கள்	3 நாட்கள் (பங்கு கூறுகள்)
நிலையான MPCB (0.1A-32A)	80,000 அலகுகள்	4-5 வாரங்கள்	5 நாட்கள்
பவர் MPCB (10A-63A)	60,000 அலகுகள்	4-5 வாரங்கள்	7 நாட்கள்
ஹெவி-டூட்டி MPCB (40A-100A)	20,000 அலகுகள்	4-5 வாரங்கள்	10 நாட்கள்
மின்னணு MPCB (25A-150A)	20,000 அலகுகள்	4-5 வாரங்கள்	7 நாட்கள்

பொறியியல் மற்றும் தொழில்நுட்பக் குழு அமைப்பு

துறை	பணியாளர்கள்	நிபுணத்துவம்	பொறுப்புகள்
R&D பொறியியல்	5 பொறியாளர்கள்	மோட்டார் பாதுகாப்பு அல்காரிதம்கள், பைமெட்டாலிக் பொருட்கள், மின்காந்த வடிவமைப்பு, வில் தணித்தல்	புதிய தயாரிப்பு மேம்பாடு, வெப்ப மாடலிங், காப்புரிமை போர்ட்ஃபோலியோ (40+ காப்புரிமைகள்)
செயல்முறை பொறியியல்	18 பொறியாளர்கள்	துல்லிய அளவுத்திருத்தம், தானியங்கி அசெம்பிளி, ஒல்லியான உற்பத்தி, தொழில் 4.0	உற்பத்தி மேம்படுத்தல், SOP ஆவணப்படுத்தல், மகசூல் மேம்பாடு (>99.5%)
சோதனை மற்றும் சரிபார்ப்பு	15 பொறியாளர்கள்	உயர்-தற்போதைய சோதனை, மோட்டார் உருவகப்படுத்துதல், சுற்றுச்சூழல் சோதனை, EMC	வகை சோதனை ஒருங்கிணைப்பு (IEC 60947-4-1), தோல்வி பகுப்பாய்வு, சான்றிதழ்
விண்ணப்பப் பொறியியல்	10 பொறியாளர்கள்	மோட்டார் தொடக்க கணக்கீடுகள், ஒருங்கிணைப்பு ஆய்வுகள், கள ஆணையிடுதல்	வாடிக்கையாளர் தொழில்நுட்ப ஆதரவு, திட்ட வடிவமைப்பு, மோட்டார் பாதுகாப்பு பயிற்சி
தர உத்தரவாதம்	30 தொழில்நுட்ப வல்லுநர்கள்	ISO 9001, IATF 16949, புள்ளியியல் செயல்முறை கட்டுப்பாடு (SPC), அளவியல்	சப்ளையர் தணிக்கை, செயல்முறை தணிக்கை, சரிசெய்தல் நடவடிக்கை, அளவுத்திருத்த ஆய்வகம்

சான்றிதழ்கள் & இணக்க ஆவணம்

சான்றிதழ்	உடல் வழங்குதல்	நோக்கம்	செல்லுபடியாகும்
ISO 9001:2015	ZHONGDA HUAYUAN	தர மேலாண்மை அமைப்பு	ஆண்டு கண்காணிப்பு
IEC 60947-2 வகை சோதனை	எஸ்.ஜி.எஸ்	சர்க்யூட் பிரேக்கர் செயல்திறன்	தயாரிப்பு வரிசைக்கு
CE குறித்தல்	அறிவிக்கப்பட்ட உடல்	ஐரோப்பிய ஒன்றிய சந்தை அணுகல்	வடிவமைப்பு சார்ந்தது
CCC (சீனா)	CQC	சீன கட்டாய சான்றிதழ்	5 வருட செல்லுபடியாகும்

எங்கள் MPCB உற்பத்தி ஏன் தனித்து நிற்கிறது

எங்களின் உற்பத்தி வசதி, மோட்டார் பாதுகாப்பு தொழில்நுட்பத்தில் 20 வருட நிபுணத்துவத்தை பிரதிநிதித்துவப்படுத்துகிறது, இதன் மூலம் உலகளாவிய தரத்தை மீறும் MPCB களை வழங்குகிறது:

செங்குத்து ஒருங்கிணைப்பு: வீட்டில் இரு உலோக உறுப்பு உற்பத்தி, துல்லிய அளவுத்திருத்தம் மற்றும் மின்காந்த சுருள் உற்பத்தி ஆகியவை முழுமையான தரக் கட்டுப்பாடு மற்றும் விரைவான தனிப்பயனாக்கத்தை உறுதி செய்கின்றன.

மேம்பட்ட அளவுத்திருத்த தொழில்நுட்பம்: வெப்பநிலை அறைகள் (-20°C முதல் +60°C வரை) கொண்ட 6-நிலைய தானியங்கி அளவுத்திருத்த அமைப்புகள் முழு இயக்க வரம்பிலும் ±3% பயணத் துல்லியத்தை அடைகின்றன.

சோதனை உள்கட்டமைப்பு: $3M+ முதன்மை ஊசி சோதனை (1000A திறன்), 100,000-சுழற்சி சகிப்புத்தன்மை சரிபார்ப்பு மற்றும் விரிவான சுற்றுச்சூழல் உருவகப்படுத்துதல் ஆகியவற்றில் முதலீடு செய்யப்பட்டது

மோட்டார் சார்ந்த நிபுணத்துவம்: மோட்டார் தொடக்க பண்புகள், வெப்ப வளைவுகள் மற்றும் தொடர்புகள் மற்றும் மென்மையான ஸ்டார்டர்களுடன் ஒருங்கிணைப்பு தேவைகள் பற்றிய ஆழமான புரிதல்

தனிப்பயனாக்குதல் திறன்: உங்கள் மோட்டார் பாதுகாப்புத் தேவைகளுக்கு ஏற்ப வடிவமைக்கப்பட்ட சிறப்பு தற்போதைய அமைப்புகளிலிருந்து தனித்துவமான மவுண்டிங் உள்ளமைவுகள் மற்றும் துணை தொடர்பு ஏற்பாடுகள் வரை

CDADA என்பது சீனாவில் மோட்டார் பாதுகாப்பு சர்க்யூட் பிரேக்கர் உற்பத்தியாளர் மற்றும் சப்ளையர். எங்கள் தொழிற்சாலை ஆற்றல் அமைப்புகள், கட்டிட ஆட்டோமேஷன் மற்றும் தொழில்துறை உற்பத்தி போன்ற பல்வேறு தொழில்களுக்கு உதவுகிறது, நெகிழ்வான OEM/ODM தீர்வுகளை வழங்குகிறது.
