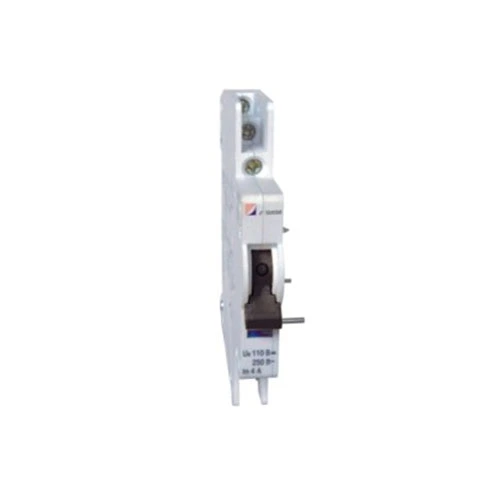

MCB அலாரம் மற்றும் துணை தொடர்பு

CDADA என்பது 40+ வருட அனுபவமுள்ள ஒரு உற்பத்தியாளர் மற்றும் சப்ளையர் ஆகும், பேனல் ஆபரேட்டர்கள் ட்ரிப்ட் பிரேக்கரைத் தவறவிட்ட பல திட்டங்களை நாங்கள் பார்த்திருக்கிறோம்-இது மிகவும் தாமதமாகும். அதனால்தான் CDADA MCB அலாரம் மற்றும் துணைத் தொடர்பை (DAB7-FL) வடிவமைத்துள்ளோம்: ஒரு ஸ்மார்ட், இடத்தைச் சேமிக்கும் தீர்வு, இது ஒரு தொகுதியில் இரண்டு முக்கியமான சிக்னல்களை வழங்குகிறது—பிரேக்கர் பொசிஷன் (ஆன்/ஆஃப்) மற்றும் பயணக் காரணம் (ஓவர்லோட்/ஷார்ட் சர்க்யூட்).

எங்கள் அறிவுரை: உங்கள் கட்டுப்பாட்டு அமைப்பு கைமுறையான ஆஃப் மற்றும் தவறான பயணத்தை வேறுபடுத்த வேண்டும் என்றால், நீங்கள் குறிப்பிட வேண்டிய துணை இதுவாகும். நிலையான துணை தொடர்புகள் மட்டுமே வித்தியாசத்தை சொல்ல முடியாது - ஆனால் நம்மால் முடியும்.

இரட்டைச் செயல்பாட்டு வடிவமைப்பு: ஒரு தொகுதி, இரண்டு சமிக்ஞைகள்

CDADA MCB அலாரம் & துணைத் தொடர்பு ஒரு புத்திசாலித்தனமான இயந்திரத் தேர்வாளருடன் இரண்டு சுயாதீன பரிமாற்ற தொடர்புகளைக் கொண்டுள்ளது:

★ "A" இல் மஞ்சள் காட்டி: இரண்டு தொடர்புகளும் துணை தொடர்புகளாக செயல்படும் → சமிக்ஞை MCB ஆன்/ஆஃப் நிலை

★ "AL" இல் மஞ்சள் காட்டி:

★ இடது தொடர்பு = துணை (ஆன்/ஆஃப் நிலை)

★ சரியான தொடர்பு = அலாரம் (தவறான காரணத்தால் MCB பயணம் செய்யும் போது மட்டுமே செயல்படும்)

★ இதன் பொருள் நீங்கள் கம்பி செய்யலாம்:

★ "பவர் ஆன்" காட்ட ஒரு பச்சை விளக்கு

★ "தவறான அலாரத்தை" தூண்டுவதற்கு சிவப்பு விளக்கு அல்லது PLC உள்ளீடு

★ உங்கள் DAB7-63 MCB இல் உள்ள ஒற்றை ஆட்-ஆன் தொகுதியிலிருந்து அனைத்தும்.

தொழில்நுட்ப விவரக்குறிப்புகள்

முக்கியமானது: இந்த துணைக்கருவியை தனியாகப் பயன்படுத்த முடியாது - இது நேரடியாக DAB7-63 MCB இல் பொருத்தப்பட்டிருக்க வேண்டும்.

நிறுவல் வழிகாட்டி (எங்கள் களப் பொறியாளர்களிடமிருந்து)

★ பாதுகாப்பான, நம்பகமான செயல்பாட்டிற்கு இந்தப் படிகளைப் பின்பற்றவும்:

★ நிறுவும் முன் மின்சுற்றை அணைக்கவும்.

★ DAB7-FL தொகுதியைக் கிளிக் செய்யும் வரை DAB7-63 MCBயின் இடது பக்கத்தில் ஸ்லைடு செய்யவும்.

★ சேர்க்கப்பட்டுள்ள இரட்டை பக்க டேப்பைக் கொண்டு பாதுகாக்கவும் (அதிர்வு எதிர்ப்பிற்காக).

★ 4 டெர்மினல்களுடன் கம்பிகளை இணைக்கவும் (ஒரு தொடர்பு குழுவிற்கு 2):

★ துணைக்கு (நிலை) இடது ஜோடியைப் பயன்படுத்தவும்

★ அலாரத்திற்கு வலது ஜோடியைப் பயன்படுத்தவும் (பயணத்தைக் கண்டறிதல்)

★ உங்களுக்கு தவறான எச்சரிக்கை செயல்பாடு தேவைப்பட்டால் மஞ்சள் தேர்வியை "AL" ஆக அமைக்கவும்.

★ சோதனை: MCB-ஐ கைமுறையாக ட்ரிப் செய்யவும் - தவறான பயணத்தின் போது அலாரம் தொடர்பு மட்டுமே நிலையை மாற்ற வேண்டும்.

★ புரோ உதவிக்குறிப்பு: உங்கள் கம்பிகளை தெளிவாக லேபிளிடுங்கள்! பல தொழில்நுட்ப வல்லுநர்கள் ஆக்சிலரி வெர்சஸ் அலாரம் சிக்னல்களை கமிஷன் செய்யும் போது குழப்புகிறார்கள்.

நிலையான துணை தொடர்புக்கு பதிலாக இதை எப்போது பயன்படுத்த வேண்டும்?

வழக்கமான பயன்பாடுகள்:

★ தரவு மையம் PDU கண்காணிப்பு

★ சோலார் இணைப்பான் பெட்டிகள்

★ தொழில்துறை கட்டுப்பாட்டு பேனல்கள்

★ கட்டிட மேலாண்மை அமைப்புகள் (BMS)

★ உயர்த்தி அல்லது HVAC பாதுகாப்பு சுற்றுகள்

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இதை CDADA அல்லாத MCBகளில் பயன்படுத்தலாமா?

A1: இல்லை. DAB7-FL இயந்திரத்தனமாகவும் பரிமாணமாகவும் CDADA DAB7-63 பிரேக்கர்களுக்காக மட்டுமே வடிவமைக்கப்பட்டுள்ளது. இது Schneider, ABB அல்லது Siemens MCBகளுக்கு பொருந்தாது.

Q2: அலாரம் தொடர்பு உண்மையில் எப்படி வேலை செய்கிறது?

A2: MCBயின் உள்ளே, ஒரு ட்ரிப் லாட்ச் மெக்கானிசம் வெப்ப/காந்தப் பிழை பயணத்தின் போது வித்தியாசமாக நகர்கிறது. DAB7-FL இந்த இயந்திர வேறுபாட்டைக் கண்டறிந்து உண்மையான தவறுகளின் போது மட்டுமே எச்சரிக்கை தொடர்பை செயல்படுத்துகிறது.

Q3: எனக்கு இரண்டு தொடர்புகளும் இணைக்க வேண்டுமா?

A3: அவசியம் இல்லை. உங்கள் கட்டுப்பாட்டு தர்க்கத்தைப் பொறுத்து நீங்கள் துணை, அலாரத்தை அல்லது இரண்டையும் பயன்படுத்தலாம். தொகுதி உங்களுக்கு நெகிழ்வுத்தன்மையை வழங்குகிறது.

Q4: இது DC சோலார் பயன்பாடுகளுக்கு ஏற்றதா?

A4: ஆம்! 110V/0.5A DC-12 மதிப்பீட்டில், PV வரிசையின் தவறுகளை தொலைவிலிருந்து கண்டறிய வேண்டிய சோலார் ஸ்ட்ரிங் கண்காணிப்புக்கு இது சிறந்தது.

Q5: பொதுவான பிராண்டுகளை விட CDADA ஐ ஏன் தேர்வு செய்ய வேண்டும்?

A5: நாங்கள் வழங்குவதால்:

● உண்மையான தவறு பாகுபாடு (நிலையை மட்டும் உணராமல்)

● DAB7 MCBகளுடன் தடையற்ற ஒருங்கிணைப்பு-அடாப்டர் தட்டுகள் இல்லை

● தொழிற்சாலை-சோதனை செய்யப்பட்ட இயந்திர இணைப்பு - விளையாட்டு அல்லது தவறவிட்ட சமிக்ஞைகள் இல்லை

● புல சரிபார்ப்பிற்கான தெளிவான காட்சி காட்டி (மஞ்சள் கொடி).

● தொந்தரவு இல்லாத திட்டங்களுக்கான உலகளாவிய சான்றிதழ்கள் (CE, CB, RoHS)

CDADA R&D இலிருந்து இறுதிக் குறிப்பு

நவீன மின் அமைப்புகளில், 'ஆன்/ஆஃப்' போதுமானதாக இல்லை - உங்களுக்கு புத்திசாலித்தனம் தேவை. எங்கள் MCB அலாரமும் துணைத் தொடர்பும் ஒரு எளிய பிரேக்கரை கண்டறியும் முனையாக மாற்றுகிறது, இது சிறந்த, பாதுகாப்பான பேனல்களை உருவாக்க உதவுகிறது. MCBயை வடிவமைக்கும் அதே குழுவால் இது உருவாக்கப்பட்டதால், நீங்கள் சரியான சினெர்ஜியைப் பெறுவீர்கள்-எந்த யூகமும் இல்லை." - CDADA தயாரிப்பு மேம்பாட்டுக் குழு

ஆர்டர் செய்ய தயாரா? நாங்கள் வழங்குகிறோம்:

● பேனல் கட்டுபவர்களுக்கு மொத்த தள்ளுபடிகள்

● முன் கூட்டப்பட்ட MCB + DAB7-FL அலகுகள் (வேலையைச் சேமிக்கவும்)

● இலவச வயரிங் வரைபடங்கள் & PLC லாஜிக் உதாரணங்கள்
