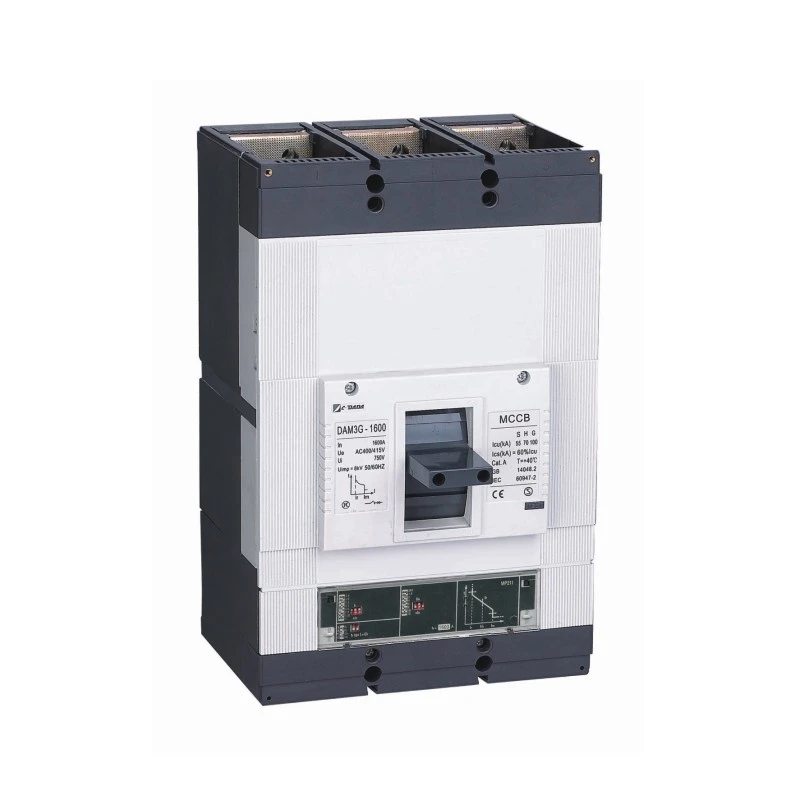

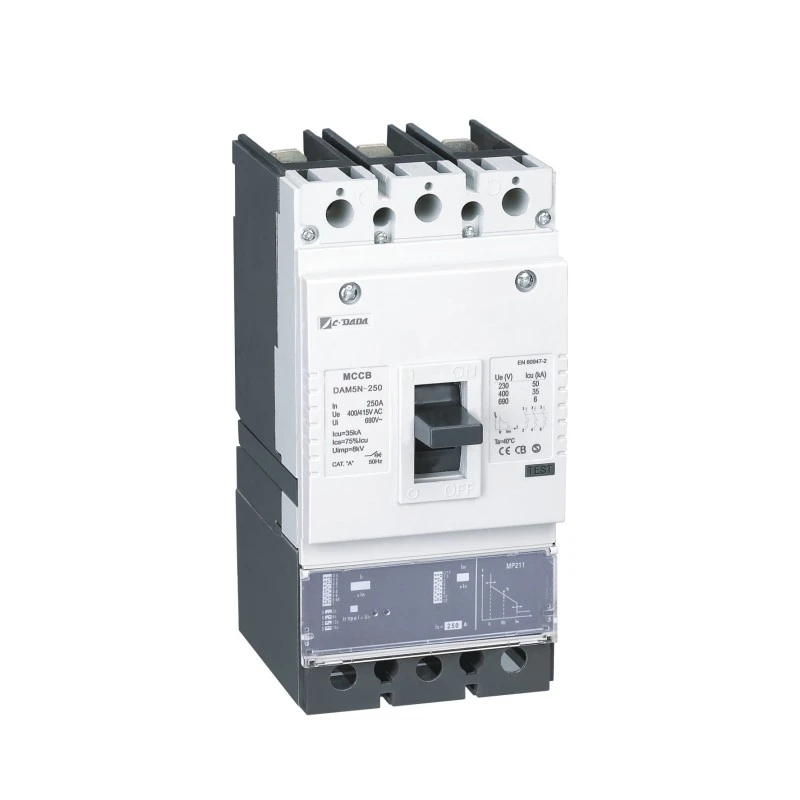

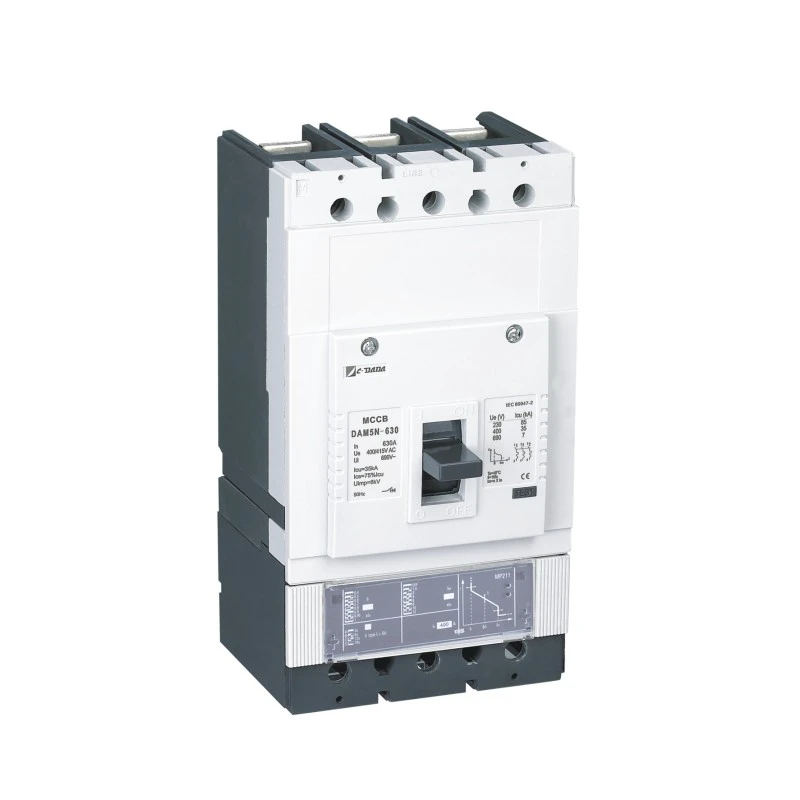

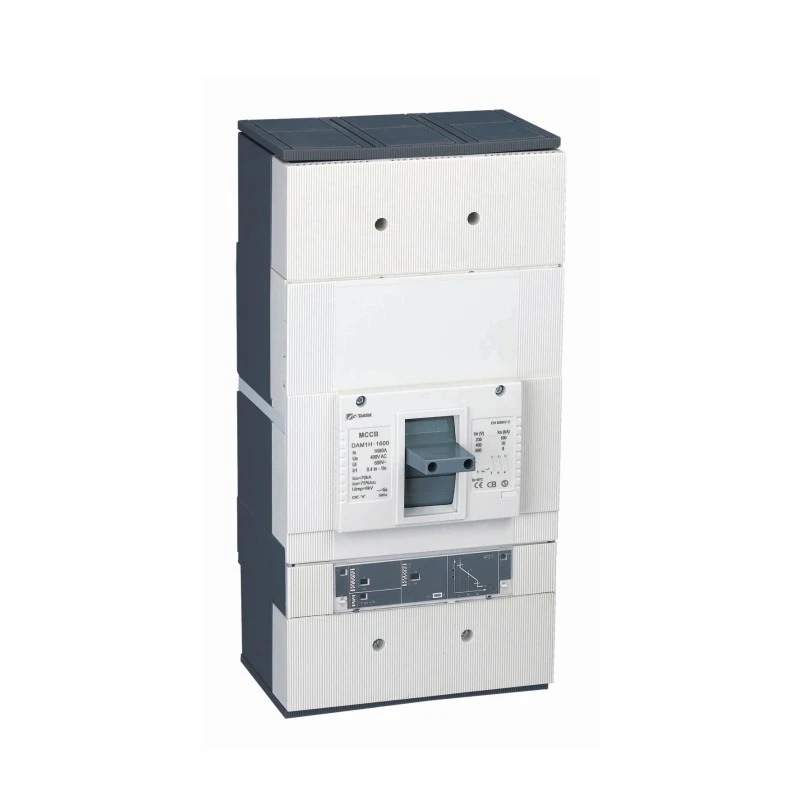

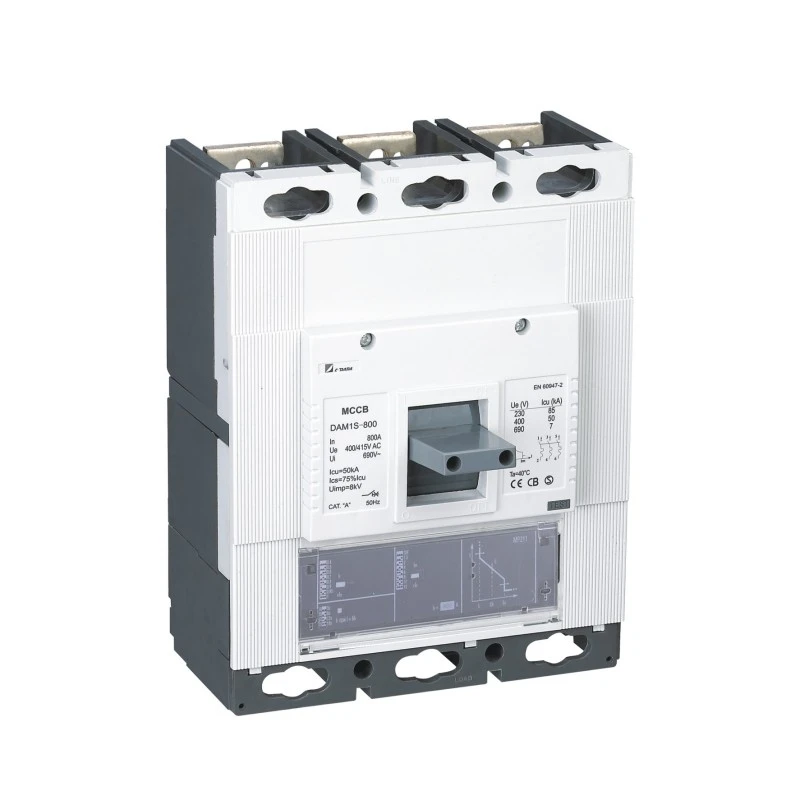

எலக்ட்ரானிக் வகை மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்

துல்லியம், நுண்ணறிவு மற்றும் நம்பகத்தன்மையைக் கோரும் நவீன சக்தி அமைப்புகளுக்கு, ஷாங்காய் டாடா எலக்ட்ரிக் கோ., லிமிடெட் வழங்கும் எலக்ட்ரானிக் டைப் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர். குறைந்த மின்னழுத்த பாதுகாப்பில் புதிய தரநிலையை அமைக்கிறது. பாரம்பரிய வெப்ப-காந்தப் பிரேக்கர்களைப் போலல்லாமல், இந்த அறிவார்ந்த MCCB நுண்செயலி அடிப்படையிலான எலக்ட்ரானிக் ட்ரிப் யூனிட்டைப் பயன்படுத்துகிறது.

40% முதல் 100% வரை (வெப்ப) மற்றும் 1.5× முதல் 12× In (காந்த) வரை அனுசரிப்பு அமைப்புகளுடன், தரவு மையங்கள், தொழில்துறை ஆலைகள், மருத்துவமனைகள் மற்றும் புதுப்பிக்கத்தக்க எரிசக்தி அமைப்புகளில் சிக்கலான ஒருங்கிணைப்புக்கு இது இணையற்ற நெகிழ்வுத்தன்மையை வழங்குகிறது. 400V/415V இல் 100A முதல் 1600A வரை மதிப்பிடப்பட்டது, இது மேம்பட்ட செயல்பாட்டுடன் சிறிய வடிவமைப்பை ஒருங்கிணைக்கிறது - மேலும் எலக்ட்ரானிக்ஸ் தோல்வியடைந்தாலும் கூட, தீவிர தவறுகளின் போது தோல்வி-பாதுகாப்பான நேரடி பயணத்தை உள்ளடக்கியது.

முக்கிய விவரக்குறிப்புகள்

மாடல்: CDADA DAM2 / DE தொடர் (எலக்ட்ரானிக் வகை மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்)

வகை: எலக்ட்ரானிக் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்

துருவங்கள்: 3P / 4P

மதிப்பிடப்பட்ட மின்னழுத்தம் (Ue): 400V / 415V AC

மதிப்பிடப்பட்ட மின்னோட்டம் (இல்): 100A - 1600A

பயண அலகு: நுண்செயலி அடிப்படையிலான மின்னணு வெளியீடு

வெப்ப சரிசெய்தல் (Ir): 40% - 100% இல்

காந்த சரிசெய்தல் (Im): 1.5× – 12× In

நன்மைகள்

★ பரந்த வரம்பு:100A முதல் 1600A(AC)

★ சிறிய பரிமாணங்கள்

★ அனுசரிப்பு வெப்ப அமைப்பு(40-100%)இன்.

★ அனுசரிப்பு காந்த அமைப்பு (1.5-12 முறை) இல்.

★ புஷ் டு ட்ரிப் பட்டன் வழங்கல்.

★ முக்கிய மற்றும் வளைவு தொடர்புகளை பிரிக்கவும்

★ பரந்த அளவிலான பாகங்கள்.

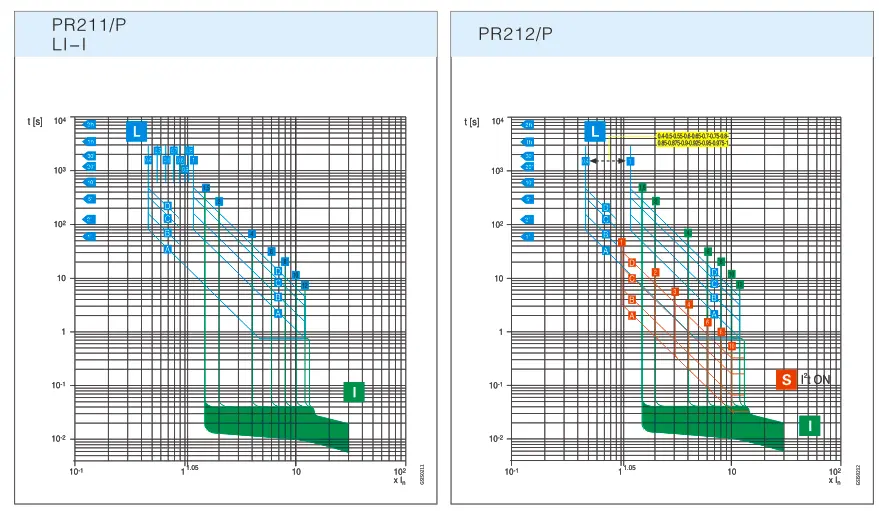

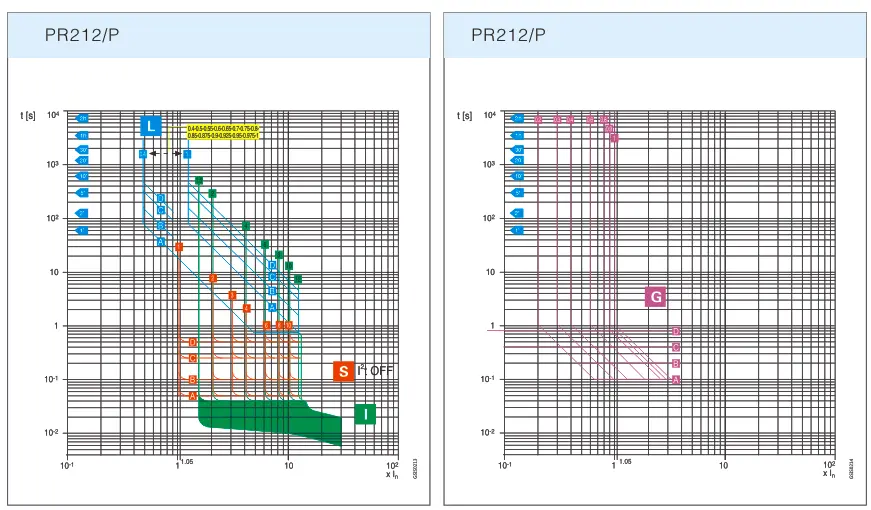

மின்னணு வெளியீட்டு பண்பு வளைவு

மின் அளவுருக்கள்

அட்டவணை 1 PR211 வகை

எஸ்.எண்.

செயல்பாடு

அமைப்புகள்

வகை

PR211

PR211

PR211

PR211

தொழிற்சாலை மீட்டமைப்பு

துருவங்கள்

3P

3P

3P

3P

மதிப்பீடு (A)

250

400

800

1600

1

L

ஓவர்லோட் தற்போதைய அமைப்பு (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0இன்

2

ஓவர்லோட் நடப்பு அமைப்பில் நேர தாமதம்

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

உடனடி மின்னோட்ட அமைப்பு

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 இல்

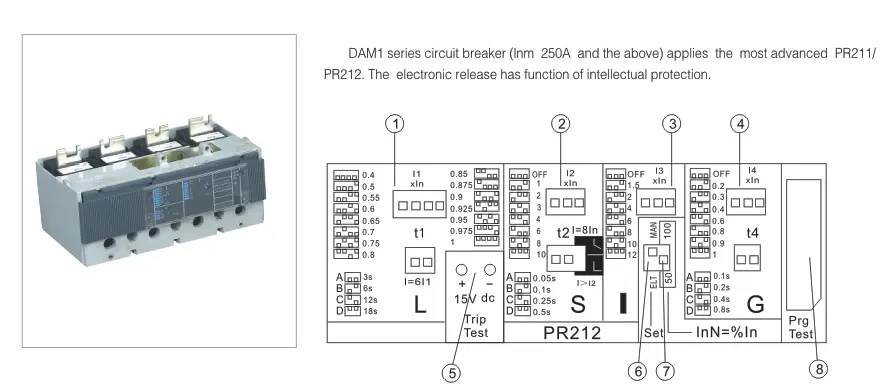

அட்டவணை 2 PR212 வகை

எஸ்.எண்.

செயல்பாடு

அமைப்புகள்

வகை

PR212

PR212

PR212

PR212

தொழிற்சாலை மீட்டமைப்பு

துருவங்கள்

3P

3P

3P

3P

மதிப்பீடு (A)

250

400/630

800

1600

1

L

ஓவர்லோட் தற்போதைய அமைப்பு (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0இன்

2

ஓவர்லோட் நடப்பு அமைப்பில் நேர தாமதம்

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

ஷார்ட் - சர்க்யூட் கரண்ட் செட்டிங் (A)

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6இன்

4

ஷார்ட் சர்க்யூட் நடப்பு அமைப்பில் நேர தாமதம்

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

உடனடி மின்னோட்ட அமைப்பு

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 இல்

6

G

கிரவுண்ட் ஃபால்ட் தற்போதைய அமைப்பு (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0இன்

7

கிரவுண்ட் ஃபால்ட் அமைப்பில் நேர தாமதம்

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

மின்சார அல்லது மின்னணு அளவுருக்களின் தேர்வு

செயல்பாடு SET (ELT/MAN மாறவும்)

9

பூஜ்ஜியக் கோட்டின் டிப் சுவிட்சின் அளவுருக்களை அமைக்கப் பயன்படுகிறது

InN=%In,Switch 50/100

10

இணைப்பு அளவிடும் சாதனத்திற்கான சாக்கெட்

பேனல் சாக்கெட்

ஏன் CDADA எலக்ட்ரானிக் MCCB ஐ தேர்வு செய்ய வேண்டும்?

★ உண்மையான நுண்ணறிவு, வெறும் ஆட்டோமேஷன் அல்ல
நுண்செயலியானது தற்போதைய அலைவடிவங்களை தொடர்ந்து பகுப்பாய்வு செய்கிறது, இது துல்லியமான தலைகீழ் நேரம், திட்டவட்டமான நேரம் மற்றும் உடனடி பாதுகாப்பை செயல்படுத்துகிறது - வெப்பம் அல்லது வயதானதால் எந்த சறுக்கலும் இல்லாமல்.

★ தோல்வி-பாதுகாப்பான வடிவமைப்பு
எலக்ட்ரானிக் சர்க்யூட் தோல்வியடைந்தாலும், கடுமையான ஷார்ட் சர்க்யூட்களின் போது பிரேக்கர் பயணங்களை ஒரு நேரடி மின்காந்த தாழ்ப்பாள் உறுதி செய்கிறது—IEC 60947-2 பாதுகாப்பு பணிநீக்கத் தேவைகளைப் பூர்த்தி செய்கிறது.

★ மேலான ஒருங்கிணைப்பு
அல்ட்ரா-வைட் சரிசெய்தல் வரம்புகள் (40–100% Ir, 1.5–12× Im) அப்ஸ்ட்ரீம்/டவுன்ஸ்ட்ரீம் சாதனங்களுடன் சரியான ஒருங்கிணைப்பை அனுமதிக்கின்றன-இடைவெளி மண்டலங்களைக் குறைக்கிறது.

★ எதிர்காலச் சான்று உள்கட்டமைப்பு
பில்டிங் மேனேஜ்மென்ட் சிஸ்டம்ஸ் (பிஎம்எஸ்) அல்லது ஸ்மார்ட் கிரிட்களில் ஒருங்கிணைக்க விருப்பத் தகவல்தொடர்பு தொகுதிகள் (மோட்பஸ் ஆர்டியூ, ப்ரோபிபஸ்) உடன் இணக்கமானது.

★ உலகளாவிய தரம், போட்டி விலை
ஷாங்காயில் ISO 9001 இன் கீழ் தயாரிக்கப்பட்டது, சர்வதேச சான்றிதழ்களுடன்-ஆசிய செலவுத் திறனில் ஐரோப்பிய அளவிலான செயல்திறனை வழங்குகிறது.

★ தயாரிப்பு மேம்பாடு, மேம்பாடு மற்றும் தனிப்பயனாக்கம் ஆகியவற்றில் கவனம் செலுத்தும் 15 பொறியாளர்கள் கொண்ட பிரத்யேக குழு எங்களிடம் உள்ளது.

சிறந்த பயன்பாடுகள்

தரவு மையங்கள்: துல்லியமான தேர்ந்தெடுக்கப்பட்ட ட்ரிப்பிங் மூலம் கேஸ்கேடிங் தோல்விகளைத் தடுக்கவும்

மருத்துவமனைகள்: உயிர் ஆதரவு அமைப்புகளுக்கு தடையில்லா மின்சாரத்தை உறுதி செய்தல்

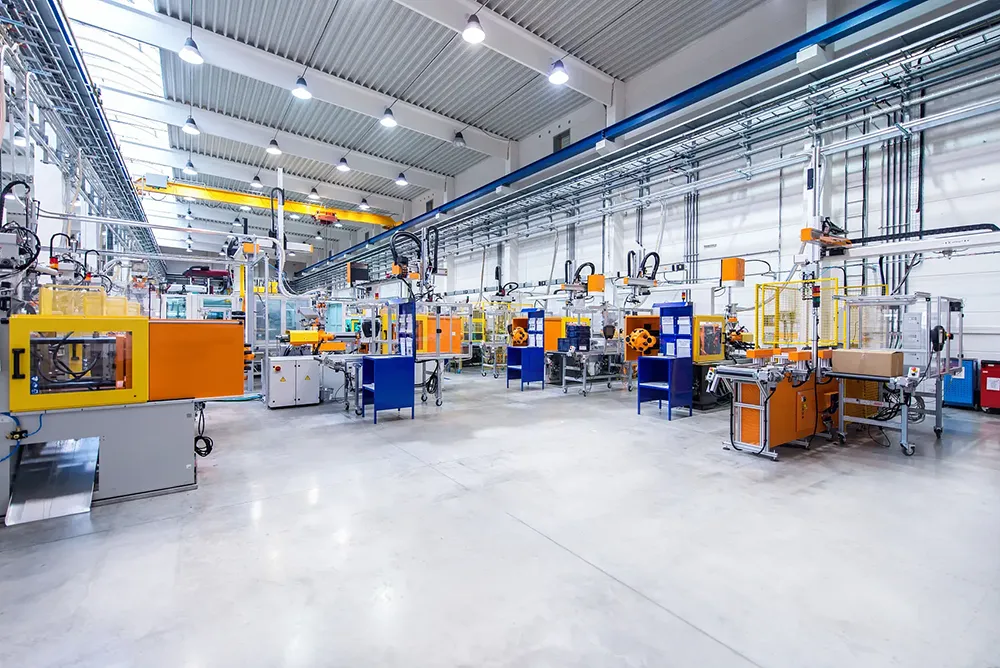

தொழில்துறை ஆட்டோமேஷன்: VFDகள், மென்மையான ஸ்டார்டர்கள் மற்றும் ரோபாட்டிக்ஸ் ஆகியவற்றுடன் ஒருங்கிணைக்கவும்

சூரிய/காற்றுப் பண்ணைகள்: மாறக்கூடிய தலைமுறை சுயவிவரங்களுக்குத் தழுவல்

ஸ்மார்ட் வணிக கட்டிடங்கள்: கூடுதல் மீட்டர்கள் இல்லாமல் ஆற்றல் கண்காணிப்பை இயக்கவும்

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

Q1: எலக்ட்ரானிக் எம்சிசிபியை வெப்ப-காந்தத்திலிருந்து வேறுபடுத்துவது எது?

A1: எலக்ட்ரானிக் டைப் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் மின்னோட்டத்தை பகுப்பாய்வு செய்ய நுண்செயலியைப் பயன்படுத்துகின்றன மற்றும் அதிக துல்லியத்துடன் பயணங்களைத் தூண்டுகின்றன. அவை சுற்றுப்புற வெப்பநிலையால் பாதிக்கப்படாது, பரந்த சரிசெய்தல் வரம்புகளை வழங்குகின்றன, மேலும் பைமெட்டல்/சோலெனாய்டு அடிப்படையிலான வெப்ப-காந்த வகைகளைப் போலல்லாமல், சுமை தரவு பதிவுகளை வழங்க முடியும்.

Q2: 1600A மின்னணு MCCB 4-துருவ உள்ளமைவில் கிடைக்குமா?

A2: ஆம்—250A முதல் 1600A வரையிலான அனைத்து CDADA மின்னணு MCCBகளும் 3P மற்றும் 4P பதிப்புகளில் கிடைக்கின்றன.

Q3: ஷார்ட் சர்க்யூட்டின் போது எலக்ட்ரானிக் ட்ரிப் யூனிட் தோல்வியடைந்தால் என்ன நடக்கும்?

A3: பிரேக்கரில் ஒரு மெக்கானிக்கல் பேக்அப் உள்ளது: தீவிர தவறு மின்னோட்டங்களின் போது (>12×In), ஒரு காந்த தாழ்ப்பாளை நேரடி திறப்பை தூண்டுகிறது—எலெக்ட்ரானிக்ஸ் ஆஃப்லைனில் இருந்தாலும் பாதுகாப்பை உறுதி செய்கிறது.

Q4: நிகழ்நேர தற்போதைய மதிப்புகளை என்னால் கண்காணிக்க முடியுமா?

A4: ஆம்-எலக்ட்ரானிக் ட்ரிப் யூனிட், தேர்ந்தெடுக்கக்கூடிய நேர சாளரங்களில் (எ.கா., 24 மணிநேரம்) உடனடி, அதிகபட்சம், நிமிடம் மற்றும் சராசரி மின்னோட்டத்தைக் காட்டுகிறது, இது ஆற்றல் நிர்வாகத்திற்கு பயனுள்ளதாக இருக்கும்.

Q5: மற்ற அறிவார்ந்த MCCB பிராண்டுகளை விட CDADA ஐ ஏன் தேர்வு செய்ய வேண்டும்?

A5: CDADA சலுகைகள்:

● உண்மையான இரட்டை-வரம்பு சரிசெய்தல் (பல போட்டியாளர்கள் Im ஐ ≤10× வரை கட்டுப்படுத்துகின்றனர்)

● தோல்வி-பாதுகாப்பான இயந்திர காப்புப்பிரதி (எல்லா "மின்னணு" MCCB களிலும் இது இல்லை)

● கச்சிதமான அளவு-மாற்றம் இல்லாமல் மரபு பேனல்களுக்கு பொருந்தும்

● வலுவான உலகளாவிய சான்றிதழ் போர்ட்ஃபோலியோ (ASTA, KEMA, CE)

● ஆங்கிலத்தில் தொழில்நுட்ப ஆதரவுடன் OEM-க்கு ஏற்ற விலை
