MCCB என்றால் என்ன?

ஒரு MCCB -வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கர்— இது ஒரு குறைந்த மின்னழுத்த பாதுகாப்பு சாதனமாகும், இது சுமை அல்லது குறுகிய சுற்று நிலைமைகளைக் கண்டறியும் போது தானாகவே ஒரு சுற்று துண்டிக்கப்படும். உருகி போலல்லாமல், அதை மீட்டமைத்து, பயணத்திற்குப் பிறகு மீண்டும் பயன்படுத்தலாம். வார்ப்பட பெட்டியின் உள்ளே, வெப்ப-காந்தப் பயண பொறிமுறையானது இரண்டு வேலைகளைக் கையாளுகிறது: ஒரு வெப்ப உறுப்பு நீடித்த சுமைக்கு பதிலளிக்கிறது, அதே சமயம் ஒரு காந்த உறுப்பு குறுகிய சுற்று தவறுகளுக்கு உடனடியாக வினைபுரிகிறது. இதன் விளைவாக உண்மையான மின் சுமைகள் செயல்படும் விதத்துடன் பொருந்தக்கூடிய பாதுகாப்பு.

MCCB ஐ எப்போது தேர்வு செய்ய வேண்டும்: பிரதான உள்வரும் ஃபீடர்கள், மூன்று-கட்ட விநியோக பேனல்கள், பெரிய மோட்டார் சுற்றுகள் அல்லது வருங்கால குறுகிய-சுற்று மின்னோட்டம் MCB குறுக்கிடக்கூடியதை விட அதிகமாக இருக்கும் எந்தப் புள்ளியும்.

ஒரு MCB போதுமானதாக இருக்கும் போது: மிதமான சுமைகள் மற்றும் குறைந்த தவறு நிலைகள் கொண்ட இறுதி துணை சுற்றுகள் - குடியிருப்பு பலகைகள், விளக்குகள் மற்றும் சாக்கெட் சுற்றுகள்.

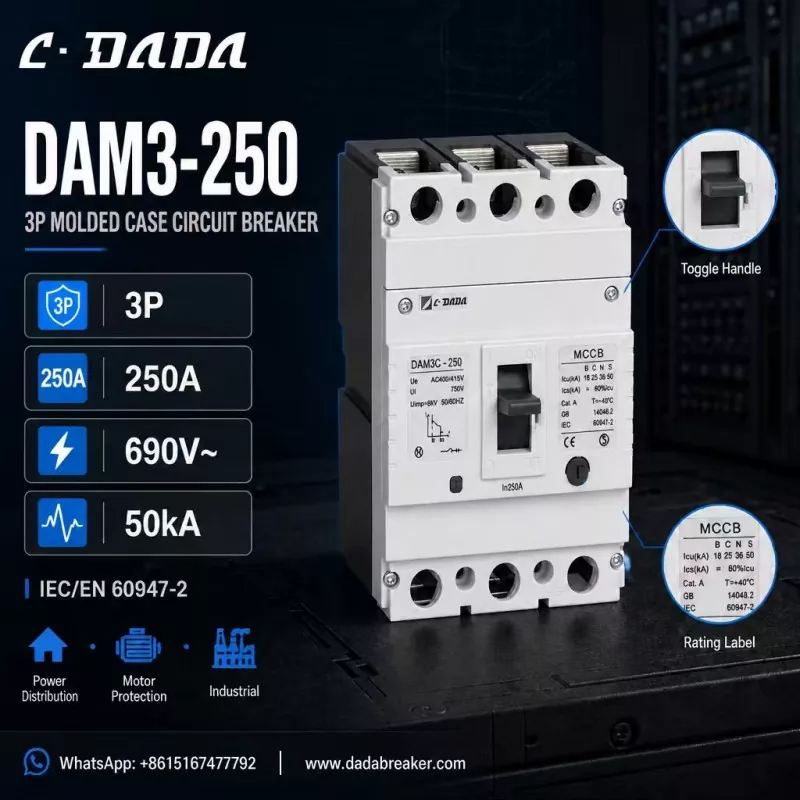

250A three-pole MCCB

சரியான MCCB ஐ எவ்வாறு தேர்வு செய்வது

மதிப்பிடப்பட்ட மின்னோட்டம் (இன்)

1. — தொடர்ச்சியான சுமைகளைப் பொருத்து, மோட்டார்களின் நீரோட்டத்தைத் தொடங்குவதற்கு ஹெட்ரூமை அனுமதிக்கவும்.

உடைக்கும் திறன் (Icu / Ics)

2. — நிறுவல் புள்ளியில் வருங்கால குறுகிய-சுற்று மின்னோட்டத்தை விட அதிகமாக இருக்க வேண்டும். தவறு நிலை அதிகமாக இருந்தால், உங்களுக்கு தேவையான Icu அதிகமாக இருக்கும்.

துருவங்கள்

3. - மூன்று-கட்ட அமைப்புகளுக்கு 3P, நடுநிலையானது துண்டிக்கப்பட வேண்டிய 4P.

மின்னழுத்த மதிப்பீடுகள்

4. — மதிப்பிடப்பட்ட செயல்பாட்டு மின்னழுத்தம் (Ue), காப்பு மின்னழுத்தம் (Ui) மற்றும் கணினிக்கு எதிராக உந்துவிசை தாங்கு (Uimp) ஆகியவற்றை சரிபார்க்கவும்.

தரநிலைகள் மற்றும் சான்றிதழ்

5. — IEC/EN 60947-2 இணக்கம் மற்றும் CE குறிப்பது சர்வதேச திட்டங்களுக்கு அடிப்படை.

விண்ணப்பம்

6. - மோட்டார் பாதுகாப்பு, மின் விநியோகம் மற்றும் தொழில்துறை நிறுவல்களுக்கு வெவ்வேறு சட்ட மதிப்பீடுகள் மற்றும் பயண பண்புகள் தேவைப்படலாம்.

நன்கு குறிப்பிடப்பட்ட 250A MCCB எப்படி இருக்கும்:

இந்த கான்கிரீட்டை உருவாக்க, C·DADA Electric இலிருந்து DAM3-250 ஐக் கவனியுங்கள் — 250A மூன்று-துருவ MCCB இந்த வகை சாதனத்தில் எதைப் பார்க்க வேண்டும் என்பதை விளக்குகிறது:

3P கட்டமைப்பு

● 250A மதிப்பிடப்பட்ட மின்னோட்டத்துடன் (இன்), மூன்று-கட்ட விநியோக பலகைகளுக்கு ஏற்றது

மின்னழுத்த மதிப்பீடுகள்:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

50kA வரை உடைக்கும் திறன்

● — B / C / N / S வகைகளில் 18 / 25 / 36 / 50 kA Icu, எனவே நிறுவிகள் நெட்வொர்க்கின் வெவ்வேறு புள்ளிகளில் பிழை நிலைகளைப் பொருத்தலாம்

IEC/EN 60947-2 மற்றும் GB 14048.2 இணக்கம்

● CE குறிக்கப்பட்டது, ஒரு தெளிவான ஆன்/ஆஃப் மாற்று கைப்பிடியைக் காணக்கூடிய இயக்க நிலைக்கு

● மின் விநியோகம், மோட்டார் பாதுகாப்பு மற்றும் தொழில்துறை பயன்பாடுகளுக்காக கட்டப்பட்டது

இந்த விவரக்குறிப்பின் பின்னணியில் உள்ள தர்க்கம்: 50kA கிளாஸ் உடைக்கும் திறன் கொண்ட 250A, 3-துருவ சட்டமானது பேனல் பில்டர் மற்றும் ஒப்பந்ததாரர் தேவைகளில் பெரும்பாலானவற்றை உள்ளடக்கியது - பிரதான விநியோக பலகைகள் முதல் மோட்டார் ஃபீடர் சர்க்யூட்கள் வரை - பல Icu மாறுபாடுகள் உண்மையான தவறு நிலைகளுக்கு எதிராக சரியான அளவு செலவை அனுமதிக்கின்றன.

தேர்வு பரிந்துரை

● குறைந்த தவறு நிலைகளுடன் ~125A வரையிலான இறுதி சுற்றுகளுக்கு, ஒரு MCB சிக்கனமான தேர்வாகும்.

● பிரதான விநியோகம், மோட்டார் பாதுகாப்பு மற்றும் தொழில்துறை சுவிட்ச் கியர் ஆகியவற்றிற்கு, நிறுவலின் வருங்கால குறுகிய-சுற்று மின்னோட்டத்தை மீறும் திறன் கொண்ட MCCB ஐத் தேர்வு செய்யவும்.

● சந்தேகம் இருந்தால், உடைக்கும் திறனைப் பற்றி ஒரு வகுப்பை உயர்த்தவும்: செலவு வேறுபாடு சிறியது, அதே சமயம் பாதுகாப்பு வரம்பு சிறிய தவறு மற்றும் பெரிய செயலிழப்பு ஆகியவற்றுக்கு இடையேயான வித்தியாசமாக இருக்கலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: MCCB என்றால் என்ன?

ப: ஏவடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கர்மினியேச்சர் சர்க்யூட் பிரேக்கரை விட அதிக மின்னோட்டங்கள் மற்றும் தவறு நிலைகளுக்காக வடிவமைக்கப்பட்ட, ஓவர்லோட் அல்லது ஷார்ட் சர்க்யூட்டில் ஒரு சர்க்யூட்டைத் துண்டிக்கும், மீளமைக்கக்கூடிய குறைந்த மின்னழுத்த பாதுகாப்பு சாதனமாகும்.

கே: MCCB இல் Icu என்றால் என்ன?

A: Icu என்பது இறுதியான ஷார்ட்-சர்க்யூட் உடைக்கும் திறன் - பிரேக்கர் குறுக்கிடக்கூடிய அதிகபட்ச பிழை மின்னோட்டம். Ics என்பது சர்வீஸ் பிரேக்கிங் திறன் ஆகும், இது மீண்டும் மீண்டும் குறுக்கிடக்கூடிய நிலை மற்றும் செயல்பாட்டில் இருக்கும்.

கே: எனது MCCBக்கான உடைக்கும் திறனை எவ்வாறு தேர்வு செய்வது?

ப: நிறுவல் புள்ளியில் வருங்கால ஷார்ட்-சர்க்யூட் மின்னோட்டத்தை விட அதிகமான Icu மதிப்பீட்டைத் தேர்வு செய்யவும். அதிக மின்மாற்றி திறன் அல்லது நீண்ட தொழில்துறை ஊட்டிகள் கொண்ட விநியோக பலகைகளுக்கு பொதுவாக 36-50kA வகுப்பு சாதனங்கள் தேவைப்படும்.

கே: DAM3-250 MCCB என்றால் என்ன?

A: DAM3-250 என்பது C·DADA எலக்ட்ரிக்கின் 250A மும்முனை மோல்டட் கேஸ் சர்க்யூட் பிரேக்கராகும், மின் விநியோகம், மோட்டார் பாதுகாப்பு மற்றும் தொழில்துறை பயன்பாடுகளுக்கு 50kA வரை உடைக்கும் திறன் கொண்ட 690V வரை மதிப்பிடப்பட்டுள்ளது.
