எஞ்சிய மின்னோட்ட சர்க்யூட் பிரேக்கர் என்றால் என்ன?

A மீதமுள்ள மின்னோட்ட சர்க்யூட் பிரேக்கர்(RCCB) என்பது மின்சார அதிர்ச்சி, தீ ஆபத்துகள் மற்றும் கசிவு நீரோட்டங்களிலிருந்து மக்களையும் சொத்துக்களையும் பாதுகாக்க வடிவமைக்கப்பட்ட ஒரு முக்கியமான மின் பாதுகாப்பு சாதனமாகும். நவீன மின் அமைப்புகளில், குடியிருப்பு, வணிக மற்றும் தொழில்துறை சுமைகள் பெருகிய முறையில் சிக்கலான நிலையில், பாதுகாப்பான மின்சார விநியோகத்தை உறுதி செய்வதில் RCCB கள் முக்கிய பங்கு வகிக்கின்றன. இந்தக் கட்டுரை RCCBகள் எவ்வாறு செயல்படுகின்றன, அவை ஏன் அவசியம், சரியான மாதிரியைத் தேர்ந்தெடுப்பது, பொதுவான நிறுவல் நடைமுறைகள், பராமரிப்பு உதவிக்குறிப்புகள் மற்றும் நிஜ-உலகப் பயன்பாடுகள் ஆகியவற்றைப் புரிந்துகொள்வதற்கான விரிவான வழிகாட்டியை வழங்குகிறது. தொல்லை ட்ரிப்பிங், முறையற்ற அளவு மற்றும் கணினி பொருந்தக்கூடிய சிக்கல்கள் போன்ற நடைமுறை வலி புள்ளிகளைத் தீர்க்க வாசகர்களுக்கு இது உதவுகிறது.

பொருளடக்கம்

• 1. எஞ்சிய மின்னோட்ட சர்க்யூட் பிரேக்கரின் அறிமுகம்
• 2. எஞ்சிய மின்னோட்ட சர்க்யூட் பிரேக்கர் எவ்வாறு செயல்படுகிறது
• 3. RCCBகளின் வகைகள் மற்றும் அவற்றின் வேறுபாடுகள்
• 4. முக்கிய நன்மைகள் மற்றும் பாதுகாப்பு வழிமுறைகள்
• 5. RCCB vs MCB vs RCBO
• 6. சரியான RCCB ஐ எவ்வாறு தேர்வு செய்வது
• 7. நிறுவல் வழிகாட்டுதல்கள் மற்றும் சிறந்த நடைமுறைகள்
• 8. பொதுவான பிரச்சனைகள் மற்றும் சரிசெய்தல்
• 9. பராமரிப்பு மற்றும் சோதனை
• 10. வெவ்வேறு தொழில்களில் பயன்பாடுகள்
• 11. பாதுகாப்பு தரநிலைகள் மற்றும் இணக்கம்
• 12. அடிக்கடி கேட்கப்படும் கேள்விகள்
• 13. முடிவு

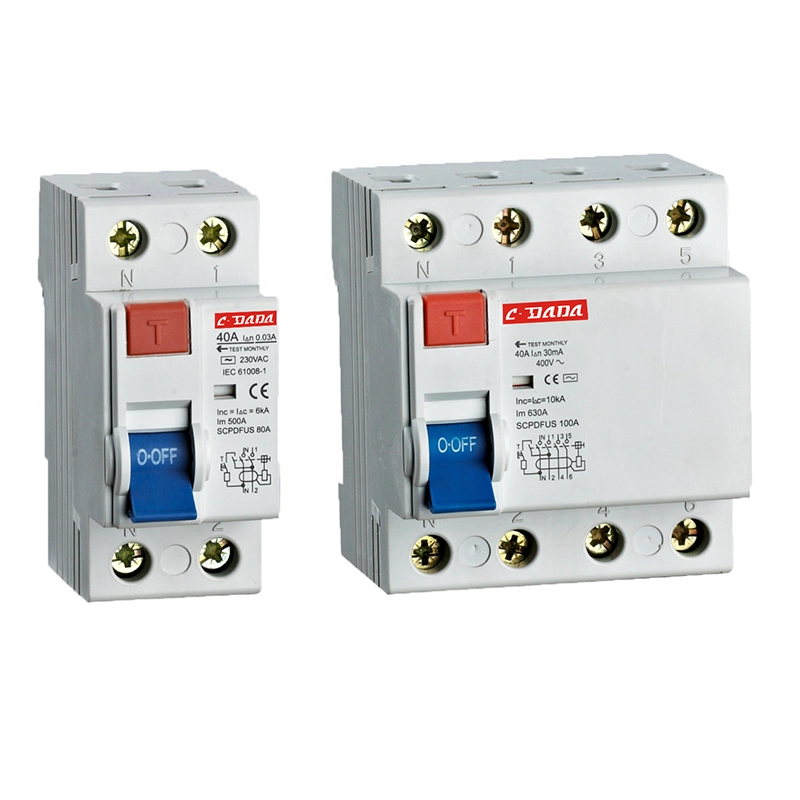

1. எஞ்சிய மின்னோட்ட சர்க்யூட் பிரேக்கரின் அறிமுகம்

எஞ்சிய மின்னோட்ட சர்க்யூட் பிரேக்கர் (ஆர்சிசிபி) என்பது ஒரு மின் பாதுகாப்பு சாதனமாகும், இது நேரடி மற்றும் நடுநிலை மின்னோட்டங்களுக்கு இடையில் ஏற்றத்தாழ்வைக் கண்டறியும் போதெல்லாம் மின்சுற்றைத் துண்டிக்கிறது. இந்த ஏற்றத்தாழ்வு பொதுவாக தரையில் பாயும் கசிவு மின்னோட்டத்தைக் குறிக்கிறது, இது மனிதர்களுக்கு ஆபத்தானது அல்லது மின் தீக்கு வழிவகுக்கும்.

நிலையான பாதுகாப்பு சாதனங்களைப் போலன்றி, RCCB கள் அதிக சுமை அல்லது குறுகிய சுற்று நிலைமைகளுக்கு எதிராக பாதுகாப்பதில்லை. மாறாக, சிறிய கசிவு நீரோட்டங்களைக் கண்டறிவதன் மூலம் தனிப்பட்ட பாதுகாப்பை உறுதி செய்வதே அவர்களின் முதன்மைப் பணியாகும்-பெரும்பாலும் 30mA வரை குறைவாக உள்ளது.

2. எஞ்சிய மின்னோட்ட சர்க்யூட் பிரேக்கர் எவ்வாறு செயல்படுகிறது

ஒரு எஞ்சிய மின்னோட்ட சர்க்யூட் பிரேக்கரின் செயல்பாட்டுக் கொள்கையானது கிர்ச்சாஃப்பின் தற்போதைய சட்டத்தை அடிப்படையாகக் கொண்டது, இது ஒரு சுற்றுக்குள் நுழையும் மின்னோட்டம் அதை விட்டு வெளியேறும் மின்னோட்டத்திற்கு சமமாக இருக்க வேண்டும் என்று கூறுகிறது. ஏதேனும் வித்தியாசம் இருந்தால், அது கசிவைக் குறிக்கிறது.

RCCB இன் உள்ளே, தற்போதைய மின்மாற்றி நேரடி மற்றும் நடுநிலை கடத்திகளை தொடர்ந்து கண்காணிக்கிறது. சாதாரண நிலைமைகளின் கீழ், காந்தப்புலங்கள் ஒன்றையொன்று ரத்து செய்கின்றன. இருப்பினும், கசிவு ஏற்படும் போது, ​​ஏற்றத்தாழ்வு பயண பொறிமுறையைத் தூண்டுகிறது.

• இயல்பான நிலை: நேரடி மின்னோட்டம் = நடுநிலை மின்னோட்டம்
• தவறான நிலை: நேரடி மின்னோட்டம் ≠ நடுநிலை மின்னோட்டம்
• பயண நடவடிக்கை: சர்க்யூட் உடனடியாக துண்டிக்கப்படும் (மில்லி விநாடிகள்)

இந்த விரைவான பதில் மின்சார அதிர்ச்சிகளைத் தடுப்பதில் RCCB களை மிகவும் பயனுள்ளதாக்குகிறது.

3. RCCBகளின் வகைகள் மற்றும் அவற்றின் வேறுபாடுகள்

வெவ்வேறு பயன்பாடுகளுக்கு வெவ்வேறு வகையான RCCBகள் தேவைப்படுகின்றன. மிகவும் பொதுவான வகைகளின் முறிவு கீழே உள்ளது:

4. முக்கிய நன்மைகள் மற்றும் பாதுகாப்பு வழிமுறைகள்

RCCBகள் பல அடுக்கு பாதுகாப்பை வழங்குகின்றன, அவை நவீன மின் அமைப்புகளில் இன்றியமையாதவை:

• மின்சார அதிர்ச்சி பாதுகாப்பு:பழுதடைந்த சுற்றுகளை உடனடியாக துண்டிப்பதன் மூலம் அபாயகரமான விபத்துகளைத் தடுக்கிறது.
• தீ தடுப்பு:வயரிங் அதிக வெப்பமடையக்கூடிய கசிவு நீரோட்டங்களை நிறுத்துகிறது.
• உபகரணங்கள் பாதுகாப்பு:பூமியின் தவறுகளால் ஏற்படும் சேதத்தை குறைக்கிறது.
• அதிக உணர்திறன்:10-30mA வரை கசிவைக் கண்டறிகிறது.
• விரைவான பதில் நேரம்:மில்லி விநாடிகளுக்குள் பயணங்கள்.

இந்த நன்மைகள் குடியிருப்பு மற்றும் தொழில்துறை மின் உள்கட்டமைப்பு ஆகிய இரண்டிலும் RCCB களை அவசியமாக்குகின்றன.

5. RCCB vs MCB vs RCBO

பல பயனர்கள் RCCBகளை MCBகள் மற்றும் RCBOகளுடன் குழப்புகிறார்கள். கீழே உள்ள அட்டவணை வேறுபாடுகளை தெளிவுபடுத்துகிறது:

பல நிறுவல்களில், முழுமையான பாதுகாப்பை அடைய MCBகளுடன் RCCBகள் பயன்படுத்தப்படுகின்றன.

6. சரியான RCCB ஐ எவ்வாறு தேர்வு செய்வது

பாதுகாப்பு மற்றும் கணினி செயல்திறனை உறுதி செய்வதற்கு சரியான RCCB ஐத் தேர்ந்தெடுப்பது மிகவும் முக்கியமானது. பின்வரும் காரணிகளைக் கவனியுங்கள்:

• மதிப்பிடப்பட்ட மின்னோட்டம்:சிஸ்டம் சுமையுடன் பொருந்தவும் (எ.கா., 25A, 40A, 63A).
• உணர்திறன் நிலை:தனிப்பட்ட பாதுகாப்பிற்காக 30mA, தீ பாதுகாப்புக்காக 100mA–300mA.
• துருவங்களின் எண்ணிக்கை:ஒற்றை-கட்டத்திற்கு 2-துருவம், மூன்று-கட்ட அமைப்புகளுக்கு 4-துருவம்.
• வகை தேர்வு:AC, A அல்லது B சுமை பண்புகளைப் பொறுத்து.
• பிராண்ட் நம்பகத்தன்மை:நிரூபிக்கப்பட்ட பாதுகாப்பு பதிவுகளுடன் சான்றளிக்கப்பட்ட உற்பத்தியாளர்களைத் தேர்வு செய்யவும்.

7. நிறுவல் வழிகாட்டுதல்கள் மற்றும் சிறந்த நடைமுறைகள்

RCCB செயல்பாட்டிற்கு முறையான நிறுவல் அவசியம். தவறான வயரிங் தொல்லை ட்ரிப்பிங் அல்லது ட்ரிப் தோல்விக்கு வழிவகுக்கும்.

• சரியான கட்டம் மற்றும் நடுநிலை இணைப்பை உறுதி செய்யவும்.
• இறுதி சுற்றுகளின் மேல்புறத்தில் RCCB ஐ நிறுவவும்.
• சுற்றுகளுக்கு இடையே நடுநிலை கம்பிகளை கலப்பதை தவிர்க்கவும்.
• சோதனை பொத்தானைப் பயன்படுத்தி நிறுவிய பின் சாதனத்தை சோதிக்கவும்.
• உள்ளூர் மின் குறியீடுகள் மற்றும் தரநிலைகளைப் பின்பற்றவும்.

8. பொதுவான பிரச்சனைகள் மற்றும் சரிசெய்தல்

உயர்தர RCCBகள் கூட சிக்கல்களை சந்திக்கலாம். பொதுவான பிரச்சனைகள் மற்றும் தீர்வுகள் இங்கே:

• தொல்லை ட்ரிப்பிங்:பெரும்பாலும் பல சாதனங்களிலிருந்து கசிவு அல்லது மோசமான காப்பு காரணமாக ஏற்படுகிறது.
• மீட்டமைப்பதில் தோல்வி:பூமியில் நிலையான பிழையைக் குறிக்கலாம்.
• சோதனையின் போது பயணம் இல்லை:சாதனம் பழுதடைந்திருக்கலாம் மற்றும் மாற்றீடு தேவைப்படலாம்.
• அதிக வெப்பம்:தளர்வான இணைப்புகள் அல்லது அதிக சுமை நிலைமைகளால் ஏற்படுகிறது.

9. பராமரிப்பு மற்றும் சோதனை

வழக்கமான பராமரிப்பு RCCBகளின் நீண்ட கால நம்பகத்தன்மையை உறுதி செய்கிறது:

• செயல்பாட்டைச் சரிபார்க்க மாதந்தோறும் சோதனை பொத்தானை அழுத்தவும்.
• ஆண்டுதோறும் வயரிங் இணைப்புகளை ஆய்வு செய்யுங்கள்.
• ஒவ்வொரு 8-10 வருடங்களுக்கும் காலாவதியான சாதனங்களை மாற்றவும்.
• நிறமாற்றம் அல்லது எரியும் அறிகுறிகளைக் கண்காணிக்கவும்.

10. வெவ்வேறு தொழில்களில் பயன்பாடுகள்

எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்கள் பல்வேறு துறைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன:

• குடியிருப்பு கட்டிடங்கள்:சமையலறைகள், குளியலறைகள் மற்றும் வெளிப்புற சுற்றுகள்.
• வணிக வசதிகள்:அலுவலகங்கள், மால்கள் மற்றும் ஹோட்டல்கள்.
• தொழில்துறை ஆலைகள்:இயந்திர பாதுகாப்பு மற்றும் கட்டுப்பாட்டு பேனல்கள்.
• சுகாதாரம்:முக்கியமான வாழ்க்கை ஆதரவு அமைப்புகள் மற்றும் ஆய்வகங்கள்.
• EV சார்ஜிங் நிலையங்கள்:அதிக உணர்திறன் கசிவு கண்டறிதல்.

11. பாதுகாப்பு தரநிலைகள் மற்றும் இணக்கம்

RCCBக்கள் நம்பகத்தன்மை மற்றும் செயல்திறனை உறுதிப்படுத்த சர்வதேச பாதுகாப்பு தரங்களுடன் இணங்க வேண்டும். இந்த தரநிலைகள் பயண நேரம், கசிவு உணர்திறன் மற்றும் சகிப்புத்தன்மை சோதனை போன்ற அளவுருக்களை வரையறுக்கின்றன.

இணங்குதல் சாதனம் தவறான சூழ்நிலையில் தொடர்ந்து செயல்படுவதையும், உலகளாவிய பாதுகாப்பு எதிர்பார்ப்புகளை பூர்த்தி செய்வதையும் உறுதி செய்கிறது.

12. அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: ஷார்ட் சர்க்யூட்டுகளுக்கு எதிராக RCCB பாதுகாக்கிறதா?
இல்லை, இது பூமி கசிவிலிருந்து மட்டுமே பாதுகாக்கிறது. குறுகிய சுற்று பாதுகாப்புக்கு MCB கள் தேவை.

Q2: எனது RCCB ஏன் அடிக்கடி பயணம் செய்கிறது?
இது தவறான சாதனங்கள், காப்புப் பிரச்சனைகள் அல்லது ஒட்டுமொத்த கசிவு காரணமாக இருக்கலாம்.

Q3: RCCB அடிப்படை இல்லாமல் வேலை செய்ய முடியுமா?
இது பரிந்துரைக்கப்படவில்லை. சரியான அடித்தளம் பயனுள்ள செயல்பாட்டை உறுதி செய்கிறது.

Q4: RCCBகள் எவ்வளவு அடிக்கடி சோதிக்கப்பட வேண்டும்?
உள்ளமைக்கப்பட்ட சோதனை பொத்தானைப் பயன்படுத்தி குறைந்தபட்சம் ஒரு மாதத்திற்கு ஒரு முறை.

Q5: RCCB இன் ஆயுட்காலம் என்ன?
பயன்பாட்டு நிலைமைகளைப் பொறுத்து பொதுவாக 8-10 ஆண்டுகள்.

13. முடிவு

எஞ்சிய மின்னோட்ட சர்க்யூட் பிரேக்கர் என்பது எந்த மின் அமைப்பிலும் மிக முக்கியமான பாதுகாப்பு சாதனங்களில் ஒன்றாகும். இது கசிவு நீரோட்டங்களைக் கண்டறிந்து மில்லி விநாடிகளுக்குள் சுற்றுகளை துண்டிப்பதன் மூலம் உயிர் காக்கும் பாதுகாப்பை வழங்குகிறது. வீடுகள், தொழிற்சாலைகள் அல்லது வணிக கட்டிடங்களில் பயன்படுத்தப்பட்டாலும், RCCB கள் மின்சார அதிர்ச்சி மற்றும் தீ ஆபத்துகளின் அபாயத்தைக் கணிசமாகக் குறைக்கின்றன.

சரியான வகையைத் தேர்ந்தெடுப்பது, அதை சரியாக நிறுவுதல் மற்றும் தொடர்ந்து பராமரிப்பது நீண்ட கால பாதுகாப்பு மற்றும் கணினி நிலைத்தன்மையை உறுதி செய்கிறது. மின் தேவைகள் தொடர்ந்து அதிகரித்து வருவதால், நவீன மின் விநியோக அமைப்புகளின் அடிப்படை அங்கமாக RCCBகள் உள்ளன.
