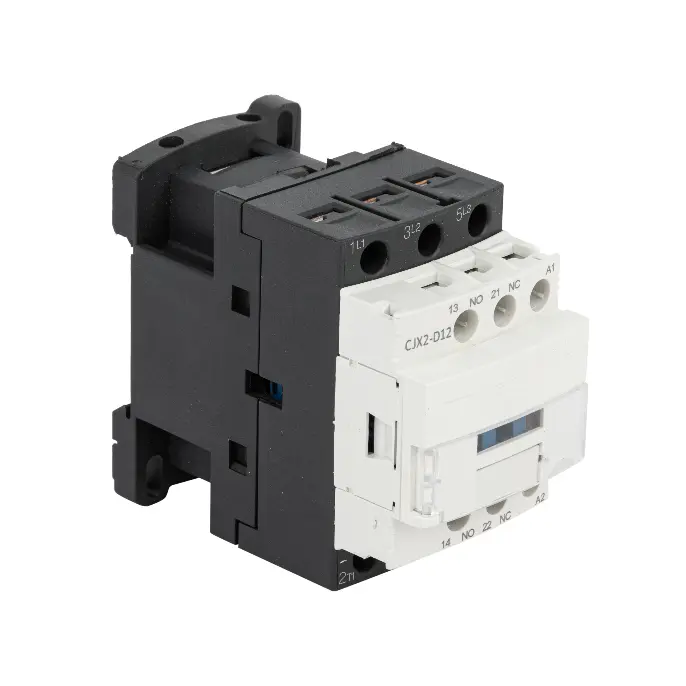

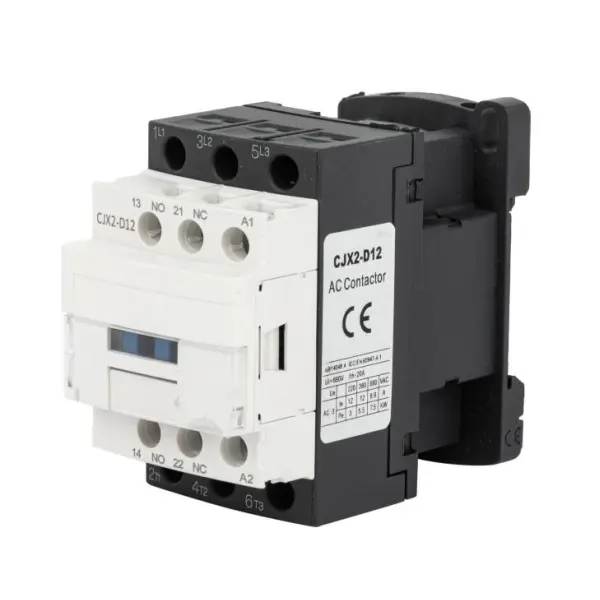

டி தொடர்பு
Model:LC1-D Series
ஷாங்காய் DADA எலக்ட்ரிக் நம்பகமான உற்பத்தியாளர் மற்றும் எங்களிடம் எங்கள் சொந்த பிராண்டுகள், CDADA உள்ளது. எங்கள் D தொடர்பாளர் (LC1-D தொடர்) IEC 60947-4-1 சான்றிதழ், 3P/4P, 620A வரை, AC-3/AC-4 என மதிப்பிடப்பட்டது. பரந்த சுருள் மின்னழுத்த விருப்பங்கள். மோட்டார் கட்டுப்பாடு மற்றும் தொழில்துறை ஆட்டோமேஷனுக்காக இந்த தயாரிப்பை நாங்கள் பரிந்துரைக்கிறோம், மேற்கோளுக்கு எங்களை தொடர்பு கொள்ளவும்.

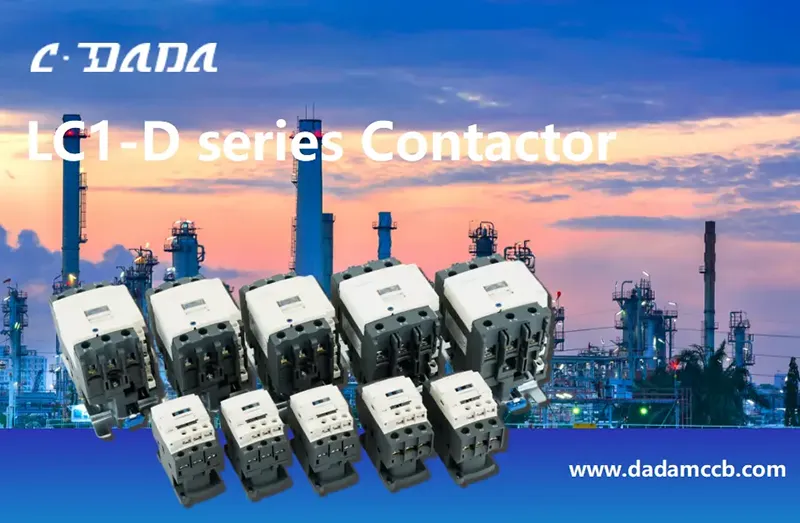

IEC/EN 60947-4-1 தரநிலைகளைப் பூர்த்தி செய்ய ஷாங்காய் DADA Electric CO.,LTD ஆல் வடிவமைக்கப்பட்ட உயர்-செயல்திறன் கொண்ட AC காண்டாக்டரான CDADA LC1-D தொடர் D தொடர்புடன் பொறியாளர் நம்பகமான மோட்டார் கட்டுப்பாடு மற்றும் ஆற்றல் மாறுதல். தொழில்துறை, வணிக மற்றும் உள்கட்டமைப்பு பயன்பாடுகளுக்காக கட்டப்பட்ட, LC1-D தொடர் 3-துருவ அல்லது 4-துருவ உள்ளமைவுகளை 9A முதல் 95A வரை மதிப்பிடப்பட்ட மின்னோட்டங்களுடன் ஆதரிக்கிறது (ஹெவி-டூட்டி வகைகளில் 620A வரை) மற்றும் 3-ஃபேஸ் அணில்-கேஜ் மோட்டார்களைக் கட்டுப்படுத்துகிறது (45k0-45k0 வரை).
நிலையான 1NO+1NC துணை தொடர்புகளுடன் பொருத்தப்பட்டுள்ளது, இது முழு மோட்டார் பாதுகாப்பிற்காக வெப்ப ஓவர்லோட் ரிலேக்களுடன் தடையின்றி ஒருங்கிணைக்கிறது. AC அல்லது DC சுருள் விருப்பங்கள் (24V–600V), AC-3 மற்றும் AC-4 பயன்பாட்டு வகைகள் மற்றும் 690V இன்சுலேஷனுக்காக மதிப்பிடப்பட்ட ஒரு வலுவான வடிவமைப்பு, CDADA D கான்டாக்டர், அடிக்கடி ஸ்டார்ட்-ஸ்டாப் சுழற்சிகள், கன்வேயர் சிஸ்டம்கள், பம்ப்கள், கம்ப்ரசர்கள் மற்றும் HVAC 4 டிமாண்டிங் யூனிட்களில்-Cambi00 டிமாண்ட் சூழல்களில் நம்பகமான செயல்திறனை வழங்குகிறது. 2000மீ உயரம்.
முக்கிய விவரக்குறிப்புகள்
தொடர்: D தொடர்பு
பிராண்ட்: CDADA | உற்பத்தியாளர்: ஷாங்காய் DADA Electric CO.,LTD
தரநிலை: IEC/EN 60947-4-1
சான்றிதழ்: CE
துருவங்கள்: 3P அல்லது 4P (தேர்ந்தெடுக்கக்கூடியது)
மதிப்பிடப்பட்ட செயல்பாட்டு மின்னோட்டம் (AC-3): 9A - 95A (விரிவாக்கப்பட்ட வரம்பில் 620A வரை)
மோட்டார் சக்தி கட்டுப்பாடு (AC-3):
380/415V: 4kW - 45kW
660/690V: 45kW வரை
பயன்பாட்டு வகைகள்: ஏசி-3 (அணில்-கூண்டு மோட்டார்கள்), ஏசி-4 (பிளக்கிங் & இன்ச்சிங்)
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம்: 690V AC
சுற்றுப்புற வெப்பநிலை: –5°C முதல் +40°C வரை
உயரம்: ≤ 2000மீ
மவுண்டிங்: செங்குத்து விமானம் ±5°, மவுண்டிங் வகை III
துணை தொடர்புகள்: 1NO + 1NC (அனைத்து மாடல்களிலும் நிலையானது)
சுருள் விருப்பங்கள்:
ஏசி சுருள்கள்: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V
DC சுருள்கள்: 24V, 36V, 48V, 110V, 220V
தொழில்நுட்ப தரவு தாள்
|
பொருட்கள் |
மாதிரி |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
துருவம் |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
துணை தொடர்பு |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
மதிப்பிடப்பட்ட வழக்கமான வெப்ப மின்னோட்டம் (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
மதிப்பிடப்பட்ட செயல்பாட்டு தற்போதைய (A) |
380/400V |
ஏசி-1 ஏசி-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690V |
ஏசி-3 ஏசி-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
கட்டுப்படுத்தப்பட்ட சக்தி 3-கட்டம் கூண்டு மோட்டார் (ஏசி-3) |
kW |
220/230V ஏசி 380/415V ஏசி 660/690V ஏசி |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
ஏசி சுருள்(வி) |
24,36,48,110,127,220,240,380,415,440,480,500,600 |
||||||
|
DC சுருள்(V) |
24,36,48,110,220 |
||||||
|
பொருட்கள் |
மாதிரி |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
துருவம் |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
துணை சுற்று பூனை: AC-15,Ue=4 15V le=0.95A Ith=10A |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
மதிப்பிடப்பட்ட வழக்கமான வெப்ப மின்னோட்டம் (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
மதிப்பிடப்பட்ட செயல்பாட்டு தற்போதைய (A) |
380/400V |
ஏசி-3 ஏசி-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690V |
ஏசி-3 ஏசி-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
கட்டுப்படுத்தப்பட்ட சக்தி 3-கட்டம் கூண்டு மோட்டார் (ஏசி-3) |
KW |
220/230V ஏசி 380/415V ஏசி 660/690V ஏசி |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
ஏசி சுருள்(வி) |
24,36,48,110,127,220,240,380,415,440,480,500,600 |
||||||
|
DC சுருள்(V) |
24,36,48,110,220 |
||||||
|
பொருட்கள் |
மாதிரி |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
துருவம் |
3 |
3 |
3 |
3/4 |
3/4 |
||||||||
|
மதிப்பிடப்பட்ட வழக்கமான வெப்ப மின்னோட்டம் (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
மதிப்பிடப்பட்ட செயல்பாட்டு தற்போதைய (A) |
380/400V |
ஏசி-3 ஏசி-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690V |
ஏசி-3 ஏசி-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
கட்டுப்படுத்தப்பட்ட சக்தி 3-கட்டம் கூண்டு மோட்டார் (ஏசி-3) |
kW |
380/415V ஏசி 660/690V ஏசி |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
ஏசி சுருள்(வி) |
110,127,220,240,380,415,440,480,500,600 |
||||||||||||
|
பொருட்கள் |
மாதிரி |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
துருவம் |
3/4 |
3/4 |
3/4 |
3/4 |
|||||||||
|
மதிப்பிடப்பட்ட வழக்கமான வெப்ப மின்னோட்டம் (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
மதிப்பிடப்பட்ட செயல்பாட்டு தற்போதைய (A) |
380/400V |
ஏசி-3 ஏசி-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690V |
ஏசி-3 ஏசி-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
கட்டுப்படுத்தப்பட்ட 3-கட்ட சக்தி கூண்டு மோட்டார் (ஏசி-3) |
kW |
380/415V ஏசி 660/690V ஏசி |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
ஏசி சுருள்(வி) |
110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||||||||

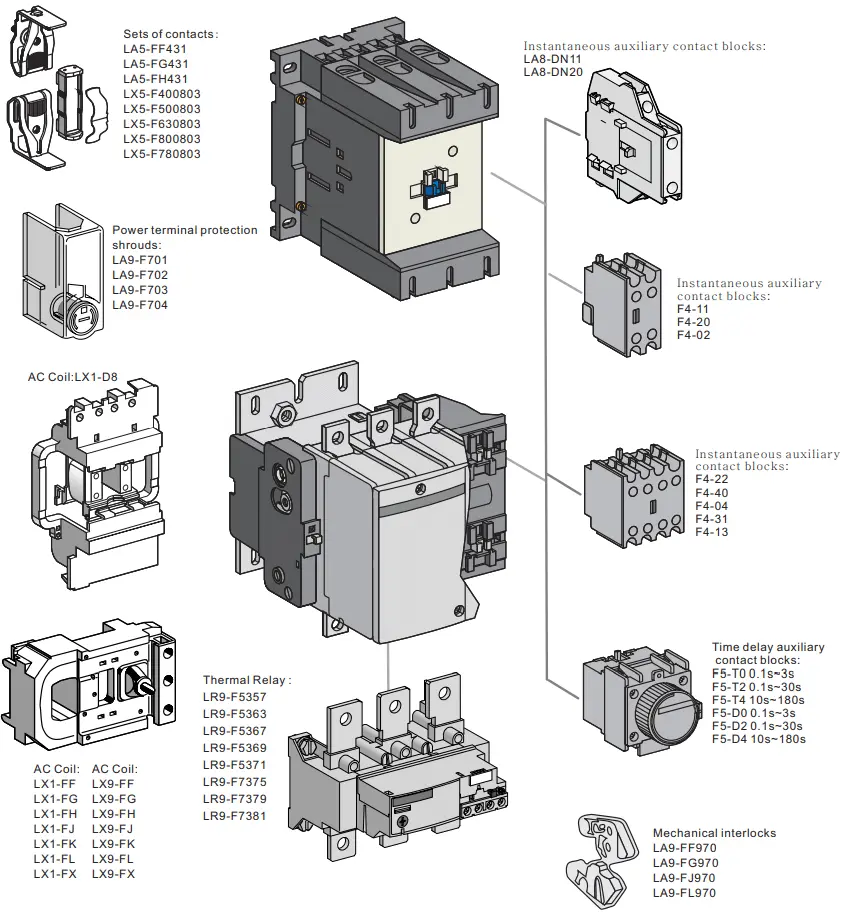

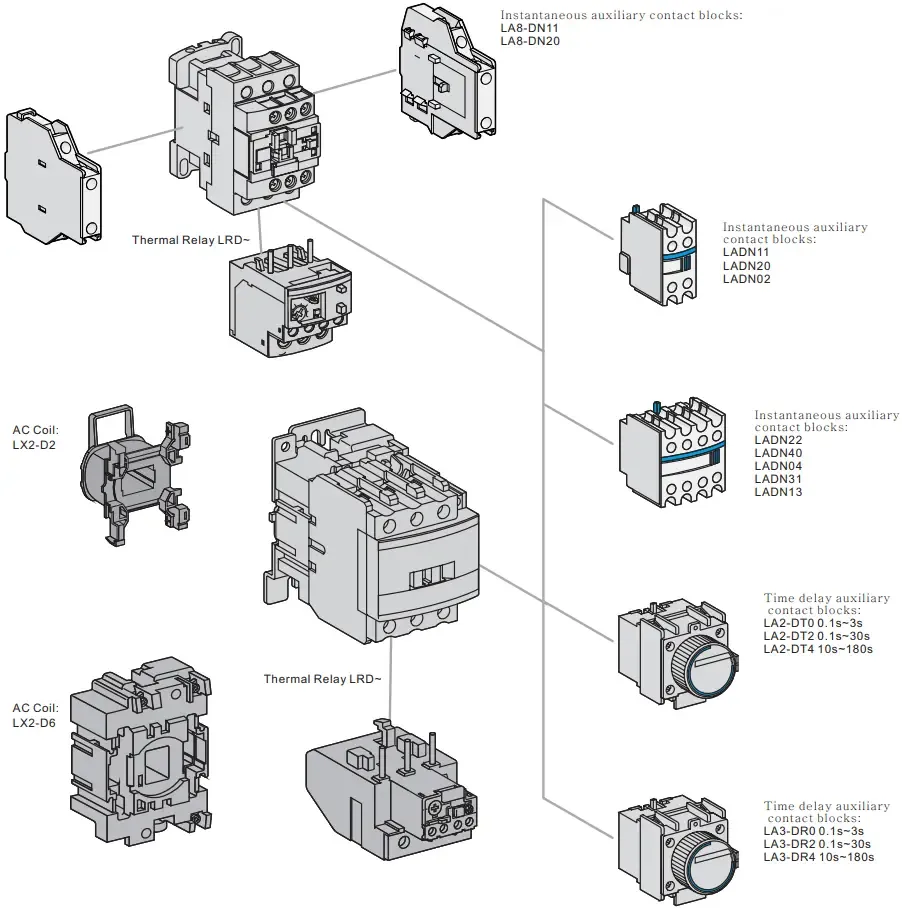

துணைக்கருவிகள்
ஏன் CDADA D தொடர்பைத் தேர்வு செய்ய வேண்டும்?
★ உண்மையான IEC இணக்கம்
IEC/EN 60947-4-1-க்கு வடிவமைக்கப்பட்டு சோதிக்கப்பட்டது—உலகளாவிய ஏற்றுக்கொள்ளல் மற்றும் இயங்குதன்மையை உறுதிப்படுத்துகிறது.★ முழு மோட்டார் கட்டுப்பாட்டு தீர்வு
முழுமையான மோட்டார் ஸ்டார்டர் அசெம்பிளிகளுக்கு CDADA வெப்ப ஓவர்லோட் ரிலேகளுடன் இணைக்கவும்-ஓவர்லோட் + ஷார்ட்-சர்க்யூட் + தனிமைப்படுத்தல்.★ பரந்த மின்னழுத்த நெகிழ்வுத்தன்மை
13 ஏசி மற்றும் 5 டிசி காயில் வோல்டேஜ்களில் இருந்து தேர்வு செய்யவும்—உலகளாவிய திட்டங்கள் அல்லது கலப்பு மின்னழுத்த பேனல்களுக்கு ஏற்றது.★ ஹெவி டியூட்டிக்கு வலுவானது
ஏசி-4 டூட்டியை ஆதரிக்கிறது (அடிக்கடி ரிவர்சிங்/பிளக்கிங்)-கிரேன்கள், லிஃப்ட் மற்றும் கன்வேயர்களுக்கு ஏற்றது.★ பிளக்-அண்ட்-ப்ளே ஒருங்கிணைப்பு
ஸ்டாண்டர்ட் 1NO+1NC துணைத் தொடர்புகள் எளிதான இன்டர்லாக், சிக்னலிங் அல்லது பிஎல்சி பின்னூட்டத்தை செயல்படுத்துகின்றன.★ தொழில்துறை தர நம்பகத்தன்மை
அதிக மின் சகிப்புத்தன்மை, குறைந்த தொடர்பு எதிர்ப்பு, மற்றும் நிலையான வில் ஒடுக்கம் - வேலையில்லா நேரத்தைக் குறைத்தல்.★ எங்கள் முக்கிய நன்மைகள்: 1) முழுமையான சர்வதேச சான்றிதழ்கள், 2) வலுவான OEM/ODM திறன், 3) அதிக செலவு-செயல்திறன் விகிதம், 4) நம்பகமான பெரிய அளவிலான உற்பத்தி திறன், 5) விரிவான ஏற்றுமதி அனுபவம்.
★ எங்கள் தயாரிப்புகள் தென்கிழக்கு ஆசியா, மத்திய கிழக்கு, தென் அமெரிக்கா, ஆப்பிரிக்கா, ஐரோப்பா மற்றும் CIS நாடுகளுக்கு வெற்றிகரமாக ஏற்றுமதி செய்யப்படுகின்றன, பெல்ட் மற்றும் ரோடு சந்தைகளில் வலுவான கவனம் செலுத்துகிறது.
வழக்கமான பயன்பாடுகள்
மோட்டார் ஸ்டார்டர்கள்: பம்புகள், மின்விசிறிகள், கம்ப்ரசர்கள், மிக்சர்கள்
HVAC அமைப்புகள்: குளிர்விப்பான் மற்றும் ஊதுகுழல் கட்டுப்பாடு
தொழில்துறை ஆட்டோமேஷன்: கன்வேயர் கோடுகள், பேக்கேஜிங் இயந்திரங்கள்
கட்டிட மேலாண்மை: உயர்த்தி கட்டுப்பாடு, லைட்டிங் வங்கிகள்
ஆற்றல் மற்றும் நீர்: கழிவு நீர் சுத்திகரிப்பு, நீர்ப்பாசன அமைப்புகள்
அடிக்கடி கேட்கப்படும் கேள்விகள்
Q1: “D Contactor” என்றால் என்ன?
A1: "D" என்பது இந்த மாடுலர், தரப்படுத்தப்பட்ட AC கான்டாக்டர் தளத்திற்கு உலகளவில் பயன்படுத்தப்படும் தொடர் பதவியை (LC1-D) குறிக்கிறது. இது ஒரு தொழில்நுட்ப வகைப்பாடு அல்ல - ஆனால் ஓவர்லோட் ரிலேக்கள் மற்றும் மெக்கானிக்கல் இன்டர்லாக் போன்ற துணைக்கருவிகளுடன் அதன் இணக்கத்தன்மைக்காக பேனல் கட்டிடத்தில் பரவலாக அங்கீகரிக்கப்பட்டுள்ளது.
Q2: AC-3 மற்றும் AC-4 டூட்டிக்கு என்ன வித்தியாசம்?
A2:● AC-3: அணில்-கூண்டு மோட்டார்களின் இயல்பான தொடக்கம்/நிறுத்தம் (எ.கா., பம்புகள், மின்விசிறிகள்). குறைந்த மன அழுத்தம்.
● ஏசி-4: அடிக்கடி செருகுதல், இன்ச் செய்தல் அல்லது ரிவர்ஸ் செய்தல் (எ.கா., கிரேன்கள், ஏற்றுதல்). அதிக மின் அழுத்தம் → அதிக வலுவான தொடர்புகள் தேவை. → சிடிஏடிஏ எல்சி1-டி இரண்டிற்கும் மதிப்பிடப்பட்டது, இது பல்துறை ஆக்குகிறது.
Q3: ஓவர்லோட் ரிலே இல்லாமல் இந்த கான்டாக்டரை நான் பயன்படுத்தலாமா?
A3: மோட்டார் சுமைகளுக்கு பரிந்துரைக்கப்படவில்லை. தொடர்பாளர் சக்தியை மட்டுமே மாற்றுகிறார் - இது அதிக சுமைகளிலிருந்து பாதுகாக்காது. மோட்டார் பாதுகாப்பிற்காக எப்போதும் வெப்ப அல்லது எலக்ட்ரானிக் ஓவர்லோட் ரிலேவுடன் இணைக்கவும்.
Q4: 4-துருவ பதிப்புகள் கிடைக்குமா?
A4: ஆம்! அனைத்து LC1-D மாடல்களும் 3P அல்லது 4P உள்ளமைவுகளை ஆதரிக்கின்றன—நடுநிலை மாறுதல் பயன்பாடுகள் அல்லது 4-வயர் அமைப்புகளுக்கு ஏற்றது.
Q5: மற்ற டி-சீரிஸ் தொடர்புகளை விட CDADAவை ஏன் தேர்வு செய்ய வேண்டும்?
A5: CDADA சலுகைகள்:● உண்மையான IEC 60947-4-1 சோதனை அறிக்கைகளுடன் இணக்கம்
● பரந்த சுருள் மின்னழுத்த வரம்பு (ஏற்றுமதிக்கான 415V, 480V, 600V உட்பட)
● சில்வர்-அலாய் தொடர்புகள் மற்றும் ஆர்க் சூட்களுடன் நிலையான தரம்
● OEM-க்கு ஏற்ற விலை மற்றும் விரைவான மாதிரி மாற்றம்
● உலகளாவிய சான்றிதழ்கள் (CE) மற்றும் ஆங்கில ஆவணங்கள்
