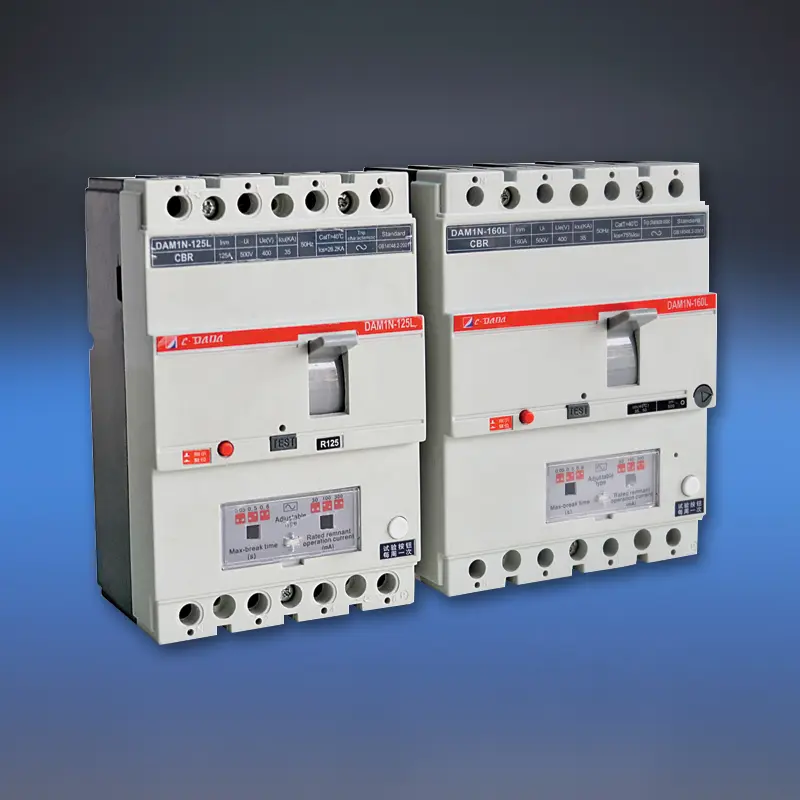

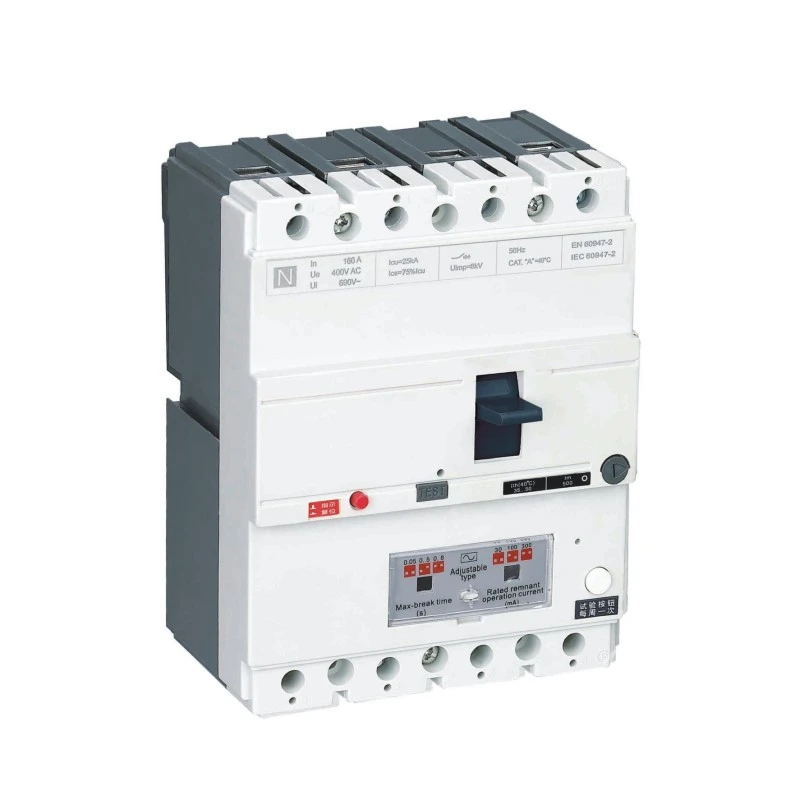

கசிவு பாதுகாப்புடன் MCCB

சிடிஏடிஏ டிஏஎம்1எல் சீரிஸ் எம்சிசிபியுடன் ஓவர்லோடு மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பிற்கு அப்பாற்பட்ட மின் பாதுகாப்பை மேம்படுத்தவும், கசிவு பாதுகாப்புடன் உள்ளமைக்கப்பட்ட எஞ்சிய மின்னோட்டம் (ஆர்சிடி/இஎல்சிபி) செயல்பாட்டுடன் ஒருங்கிணைந்த மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர். தொழில்முறை உற்பத்தியாளரான Shanghai DADA Electric CO., LTD ஆல் சர்வதேச தரத்திற்கு வடிவமைக்கப்பட்டுள்ளது, இந்த கசிவு MCCB 4P ஆனது உயிர் மற்றும் தீ-சேமிப்பு நிலத் தவறு கண்டறிதலுடன் உயர்-செயல்திறன் சக்தி விநியோகத்தை ஒருங்கிணைக்கிறது.

400V/415V இல் 10A முதல் 500A வரை மதிப்பிடப்பட்டது, இது சரிசெய்யக்கூடிய எஞ்சிய இயக்க மின்னோட்டம் (30mA-1000mA) மற்றும் விருப்ப நேர தாமதத்தை வழங்குகிறது-தனிப்பட்ட பாதுகாப்பு (≤30mA) அல்லது தீ தடுப்பு (100mA-500mA+) ஆகியவற்றிற்கு ஏற்றவாறு பாதுகாக்கிறது. மல்டி-ஃபேஸ் இயங்கும் எலக்ட்ரானிக்ஸ் மூலம், ஒரு கட்டம் செயலிழந்தாலும் அல்லது மின்னழுத்தம் 50Vக்கு குறைந்தாலும், சுரங்கப்பாதைகள், உயரமான கட்டிடங்கள், போக்குவரத்து மையங்கள் மற்றும் தொழில்துறை ஆலைகள் போன்ற முக்கியமான உள்கட்டமைப்பில் ஒப்பிடமுடியாத நம்பகத்தன்மையை உறுதிசெய்கிறது.

முக்கிய விவரக்குறிப்புகள்

மாடல்: DAM1L தொடர் - பூமி கசிவு MCCB (CBR-வகை MCCB)

துருவங்கள்: 4P (தரநிலை; கோரிக்கையின் பேரில் 3P கிடைக்கும்)

மதிப்பிடப்பட்ட மின்னோட்டம் (இல்): 10A - 500A

மதிப்பிடப்பட்ட மின்னழுத்தம்: 400V / 415V AC, 50Hz

காப்பு மின்னழுத்தம் (Ui): 400V (≤160A), 690V (>250A)

மீதமுள்ள தற்போதைய அமைப்புகள் (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

அனுசரிப்பு: I△n மற்றும் பயண நேரத்தின் ஆன்-சைட் சரிசெய்தல் (உடனடி அல்லது தாமதம்)

உடைக்கும் திறன் வகைகள்:

B வகை: அடிப்படை (Inm < 100A)

எஸ் வகை: தரநிலை

எச் வகை: உயர் உடைப்பு (>160A)

சான்றிதழ்கள்: CE, CB, SEMKO

முக்கிய அம்சங்கள்:

★ மல்டி-ஃபேஸ் இயங்கும் RCD சர்க்யூட் → 50V வரை வேலை செய்கிறது

★ முக்கிய & வளைவு தொடர்புகளை பிரிக்கவும்

★ புஷ்-டு-ட்ரிப் சோதனை பொத்தான்

★ அனுசரிப்பு காந்த அமைப்பு (0.8–1.0×In)

★ வலுவான EMI/RFI குறுக்கீடு எதிர்ப்பு திறன்

★ முழு துணை வரம்பு: ஷன்ட் ட்ரிப், துணை/அலாரம் தொடர்புகள், ரோட்டரி கைப்பிடி

தொழில்நுட்ப தரவு தாள்

பூமி-கசிவு சர்க்யூட் பிரேக்கர்ஸ்(ELCB)
மாதிரி			DAM1-125L			DAM1-160L
உடைக்கும் திறன் குறியீடு			B	N	S	B	N	S
சட்ட அளவின் மதிப்பிடப்பட்ட மின்னோட்டம்- Inm (A)			125A			160A
தற்போதைய நிலையில் (40,50 அல்லது 55℃) (A) என மதிப்பிடப்பட்டது			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150) ஏ
Ui (V)			690V			690V
Ue (V)			400V			400/415V
துருவத்தின் எண்ணிக்கை			4P			4P
Icu (KA)			25	35	50	25	35	50
ஐசிஎஸ்(கேஏ)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(உச்சம்)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
எஞ்சிய மின்னோட்ட வரம்பு(mA)			100-300-500			100-300-500
நேர தாமதம்(மிவி)			50-500-800			50-500-800
Uimp (V)			10000			8000
மின்கடத்தா சொத்து (V)			2500			3000
தனிமைப்படுத்தல் தூரம் (மிமீ)			≤30/0			≤30/0
சகிப்புத்தன்மை	மொத்த சுழற்சிகள்		8000			8000
	மின்சார வாழ்க்கை		1000			1000
	இயந்திர வாழ்க்கை		7000			7000
வகை (EN 60947-2/IEC 60947-2)	பிரதான சுற்று		A/0			A/0
	துணை சுற்று		ஏசி-15			ஏசி-15
மின்னழுத்த வெளியீட்டின் கீழ்			√			√
ஷன்ட் வெளியீடு			√			√
துணை தொடர்பு			√			√
அலாரம் தொடர்பு			√			√
துணை தொடர்பு மற்றும் அலாரம் தொடர்பு			√			√
கையாளுதல் செயல்பாட்டு பொறிமுறை			√			√
எலக்ட்ரிக்கல் ஆபரேஷன் மெக்கானிசம்			√			√
டெர்மினல் கவர்			√			√
கட்டம் பிரிப்பான்			√			√
	W (மிமீ)	3P	-			-
		4P	101			120
	எல் (மிமீ)	3P	-			-
		4P	155			120
	எச் (மிமீ)	3P	-			-
		4P	70			70
எடை	நிலையான பதிப்பு 3P/4P		-			-
	செருகுநிரல் பதிப்பு 3P/4P		-			-
	3P/4P பதிப்பை வரையவும்		-			-

ஏன் கசிவு பாதுகாப்புடன் CDADA MCCB ஐ தேர்வு செய்ய வேண்டும்?

★ உண்மையான ஒருங்கிணைந்த பாதுகாப்பு

ஆட்-ஆன் RCD தொகுதிகள் போலல்லாமல், DAM1L ஆனது உள்ளமைக்கப்பட்ட, தொழிற்சாலை அளவீடு செய்யப்பட்ட கசிவுப் பாதுகாப்பைக் கொண்டுள்ளது-சரியான ஒருங்கிணைப்பை உறுதிசெய்து, பொருந்தக்கூடிய சிக்கல்களை நீக்குகிறது.

★ RCD சர்க்யூட்டுக்கான மல்டி-பேஸ் பவர்

ஒரு கட்டம் இழந்தால் ஆரம்பகால RCDகள் தோல்வியடைந்தன. CDADA இன் வடிவமைப்பு பாதுகாப்பு மின்னணுவியலுக்கு சக்தி அளிக்க அனைத்து கட்டங்களையும் பயன்படுத்துகிறது, எனவே இது கட்ட இழப்பு அல்லது கடுமையான குறைந்த மின்னழுத்தத்தின் போது கூட வேலை செய்யும்.

★ ஒரு சாதனத்தில் இரட்டை பாதுகாப்பு இலக்குகள்

◆ 30mA: தனிப்பட்ட அதிர்ச்சி பாதுகாப்பிற்கான IEC தேவைகளை பூர்த்தி செய்கிறது

◆ 100mA–1000mA: சிறிய, தொடர்ந்து நிலத்தடி பிழைகள் இருந்து காப்பு சிதைவு தீ தடுக்கிறது

★ நிஜ-உலக நிலைமைகளுக்கு புலம்-சரிசெய்யக்கூடியது

பாதுகாப்பைப் பராமரிக்கும் போது ஈரமான சூழல்களில் (எ.கா., கார் கழுவுதல், பண்ணைகள்) தொல்லைகளைத் தவிர்க்க நேர்த்தியான உணர்திறன் மற்றும் நேர தாமதம்.

★ தொழில்துறை தர நம்பகத்தன்மை

அதிக உடைக்கும் திறன் (H-வகை), வலுவான வில் பிரிப்பு மற்றும் IP20+ முனைய பாதுகாப்பு ஆகியவை கடுமையான வணிக மற்றும் தொழில்துறை அமைப்புகளுக்கு ஏற்றதாக அமைகிறது.

★ உலகளாவிய இணக்கம், உள்ளூர் மதிப்பு

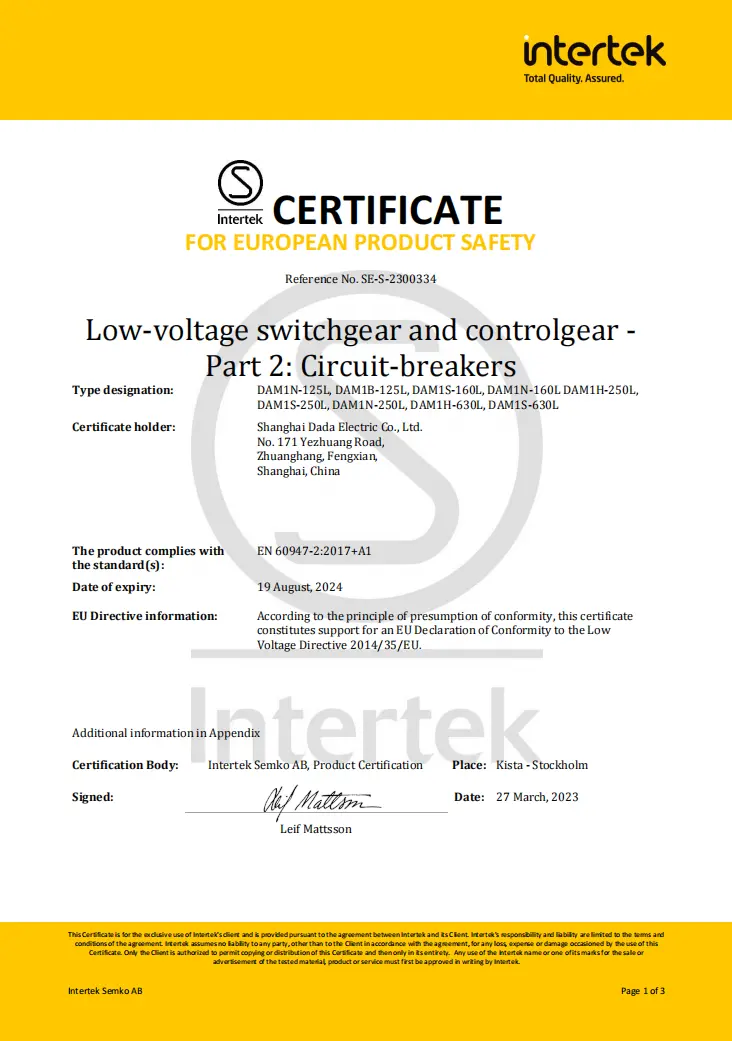

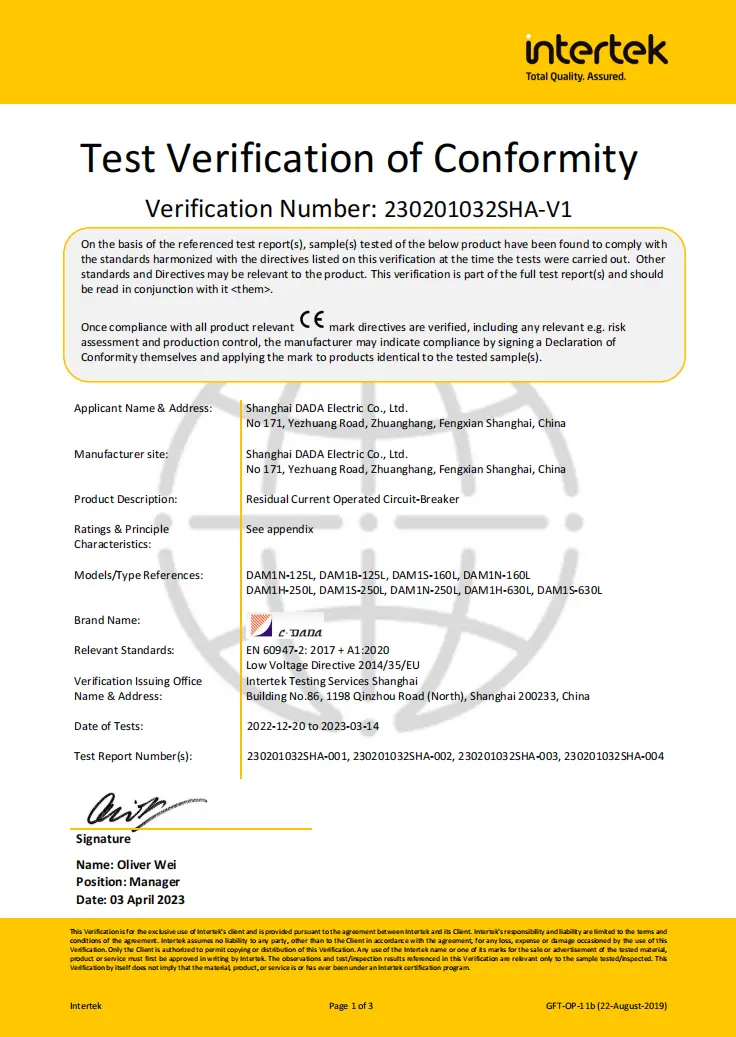

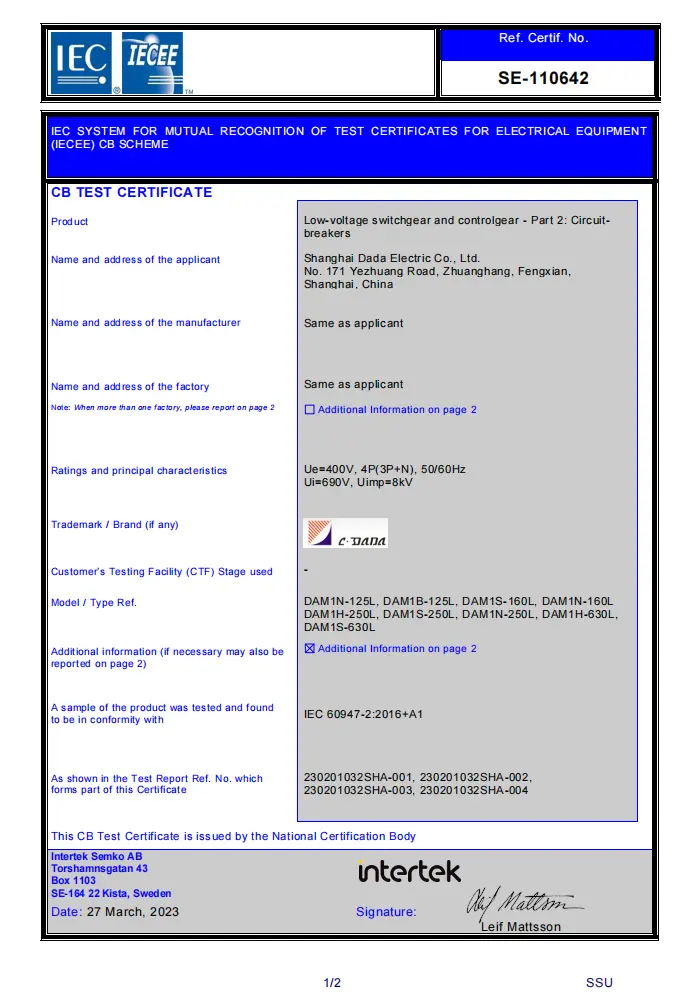

ஐரோப்பாவிற்கு (CE/CB), நார்டிக் நாடுகளுக்கு (SEMKO) சான்றளிக்கப்பட்டது-ஏற்றுமதி திட்டங்களுக்கு ஏற்றது-நம்பகமான சீன உற்பத்தியாளரிடமிருந்து போட்டி விலையுடன்.

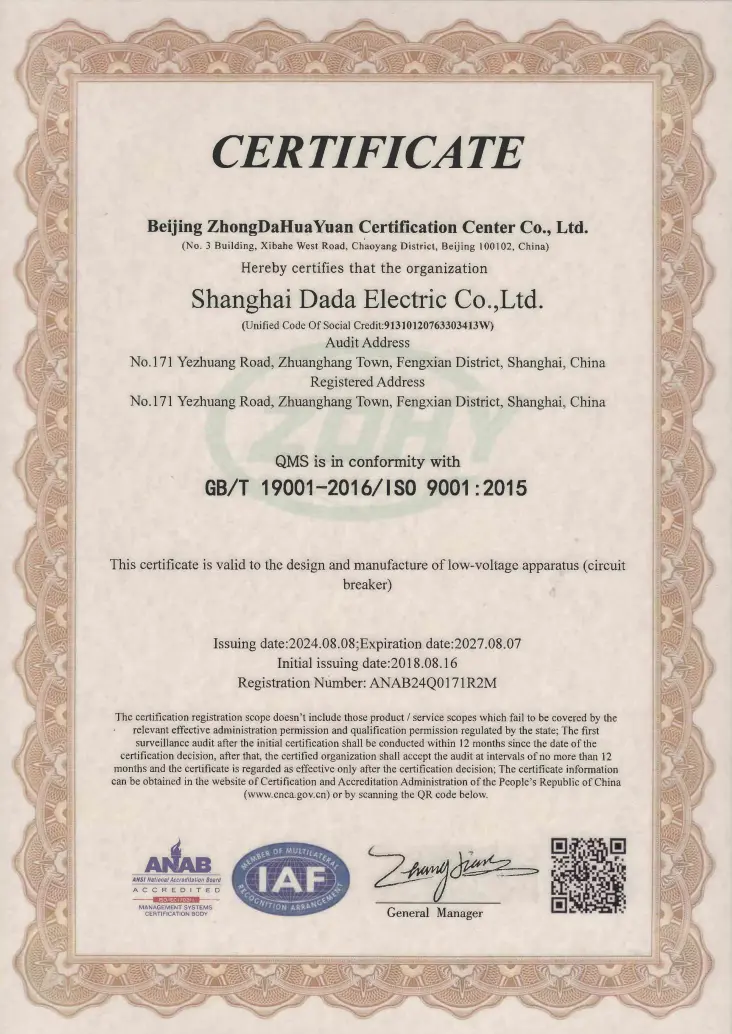

★ எங்கள் உற்பத்தி வசதி ISO9001:2015 தர மேலாண்மை அமைப்பின் கீழ் சான்றளிக்கப்பட்டது.

வழக்கமான பயன்பாடுகள்

உயரமான குடியிருப்பு: முக்கிய வருமானம் அல்லது தரை பேனல்கள் (தீ அபாயத்தைக் குறைக்க 300mA)

சுரங்கங்கள் மற்றும் சுரங்கப்பாதைகள்: தோல்வி-பாதுகாப்பான கசிவு கண்டறிதல் தேவைப்படும் முக்கியமான உள்கட்டமைப்பு

மருத்துவமனைகள் மற்றும் பள்ளிகள்: ஈரமான பகுதிகளில் 30mA பாதுகாப்பு (ஆய்வகங்கள், கழிவறைகள்)

தொழில்துறை ஆலைகள்: தரை தவறு கண்காணிப்புடன் கூடிய மோட்டார் ஃபீடர்கள்

கட்டுமான தளங்கள்: பணியாளர் பாதுகாப்புடன் தற்காலிக மின் விநியோகம்

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: நிலையான MCCBக்கும் கசிவு பாதுகாப்புடன் கூடிய MCCBக்கும் என்ன வித்தியாசம்?

A1: ஒரு நிலையான MCCB ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட்டுகளுக்கு எதிராக மட்டுமே பாதுகாக்கிறது. DAM1L எஞ்சிய மின்னோட்டத்தை (பூமி கசிவு) கண்டறிதல்-மின்சாரம் தரையில் கசியும் போது ட்ரிப்பிங் சேர்க்கிறது (எ.கா., ஒரு நபர் அல்லது சேதமடைந்த காப்பு மூலம்), மின்சார அதிர்ச்சி அல்லது தீ தடுக்கிறது.

Q2: தனிப்பட்ட பாதுகாப்பிற்காக நான் 100A MCCB RCD ஐப் பயன்படுத்தலாமா?

A2: 30mA என அமைத்தால் மட்டுமே. மதிப்பிடப்பட்ட மின்னோட்டம் (100A) சுமை திறனை வரையறுக்கிறது; எஞ்சிய அமைப்பு (I△n) பாதுகாப்பு செயல்பாட்டை வரையறுக்கிறது. அதிர்ச்சி பாதுகாப்பிற்கு, I△n ≤30mA ஆக இருக்க வேண்டும்.

Q3: RCD சர்க்யூட்டுக்கு ஏன் பல கட்ட சக்தி தேவை?

A3: ஒரே ஒரு கட்டத்தால் இயக்கப்பட்டால், ஒற்றை-கட்ட தோல்வியானது கசிவு பாதுகாப்பை முடக்கிவிடும். CDADA இன் பல-கட்ட வடிவமைப்பு, கட்ட இழப்பு அல்லது குறைந்த மின்னழுத்தத்தின் போதும் (50V வரை) RCD செயலில் இருப்பதை உறுதி செய்கிறது-பாதுகாப்பு தொடர்ச்சிக்கு முக்கியமானது.

Q4: 4P கசிவு MCCB TT அல்லது TN-S அமைப்புகளுக்கு ஏற்றதா?

A4: ஆம்-இது TT, TN-S மற்றும் IT அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது. 4P வடிவமைப்பு அனைத்து கட்டங்களையும் நடுநிலையையும் உடைக்கிறது, நடுநிலையானது அப்ஸ்ட்ரீமில் நம்பத்தகுந்ததாக இல்லாத TT அமைப்புகளுக்கு அவசியமானது.

Q5: மட்டு RCD + MCCB சேர்க்கைகளில் CDADA ஐ ஏன் தேர்வு செய்ய வேண்டும்?

A5: CDADA DAM1L சலுகைகள்:

● சிறிய தடம் (ஒருங்கிணைந்த எதிராக இரண்டு சாதனங்கள்)

● உத்தரவாதமான ஒருங்கிணைப்பு (பொருத்தமில்லாத ஆபத்து இல்லை)

● குறைந்த விலை & வயரிங் சிக்கலானது

● அதிக நம்பகத்தன்மை (ஒற்றை சீல் செய்யப்பட்ட அலகு)

● நிலையான உணர்திறன் RCDகள் மூலம் தளத்தில் சரிசெய்தல் சாத்தியமில்லை
