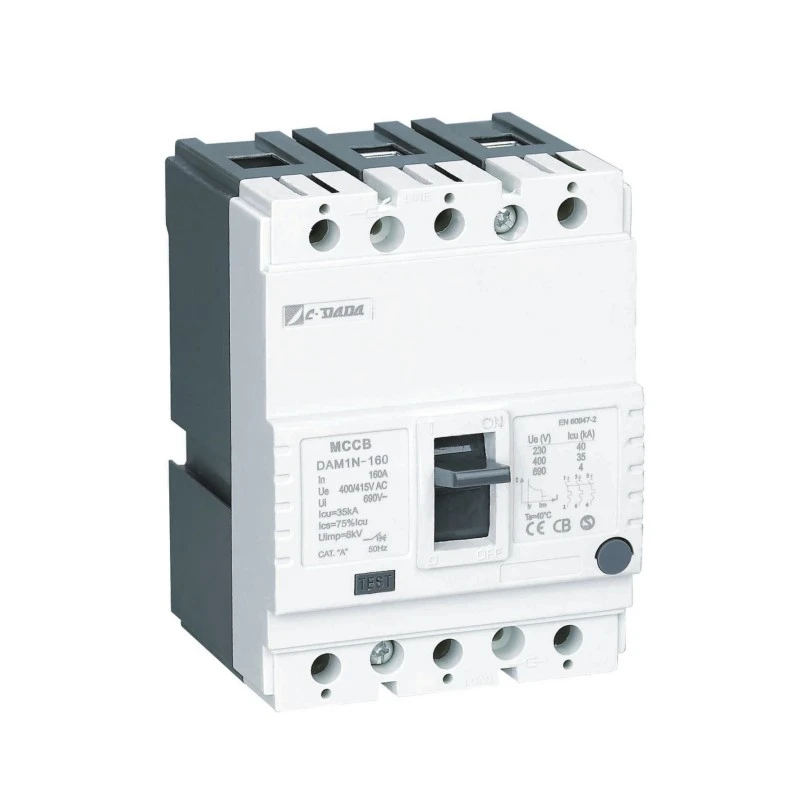

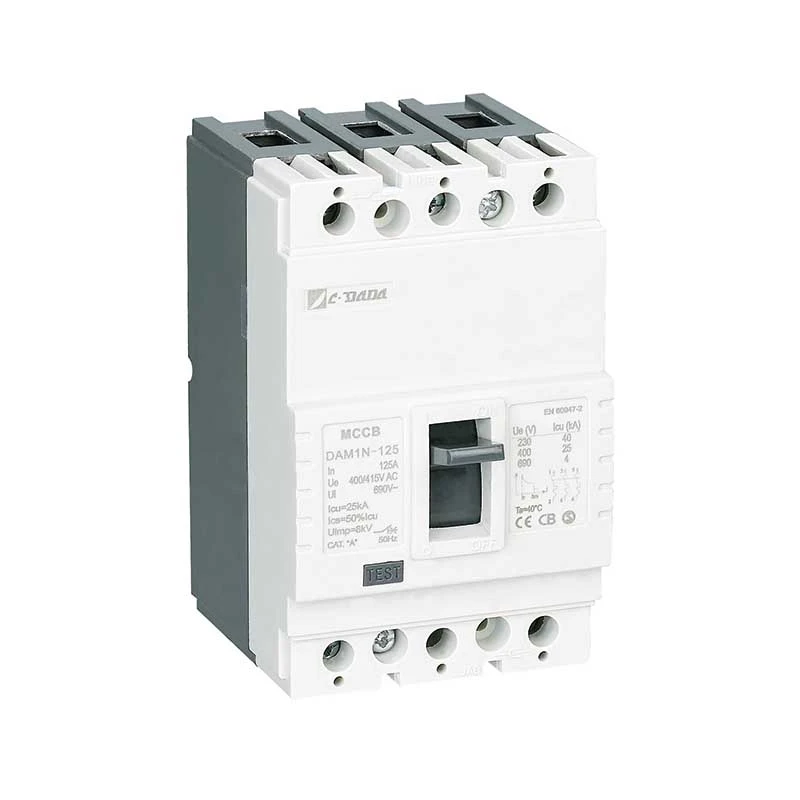

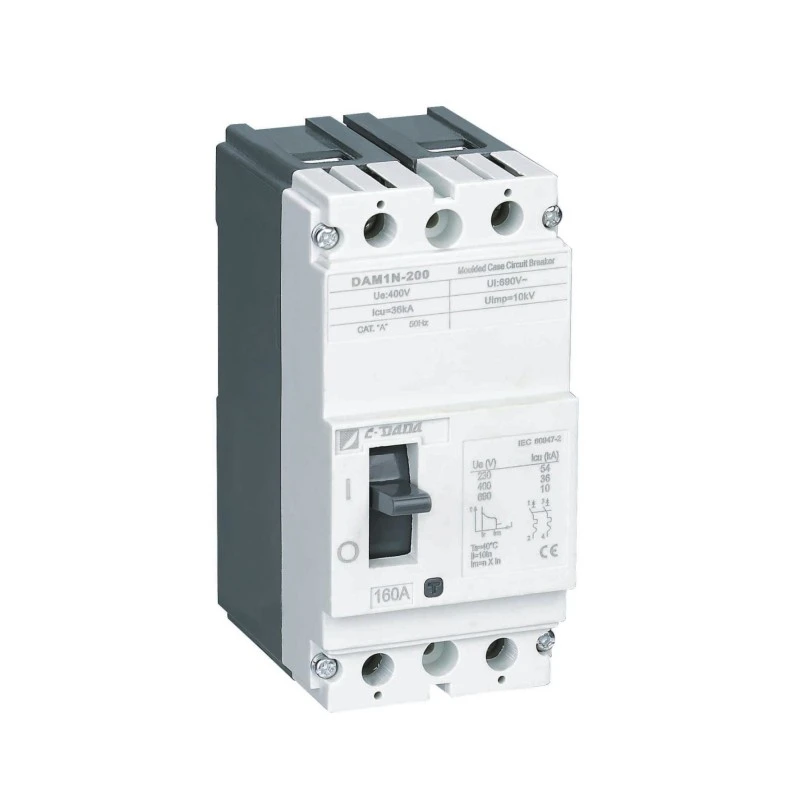

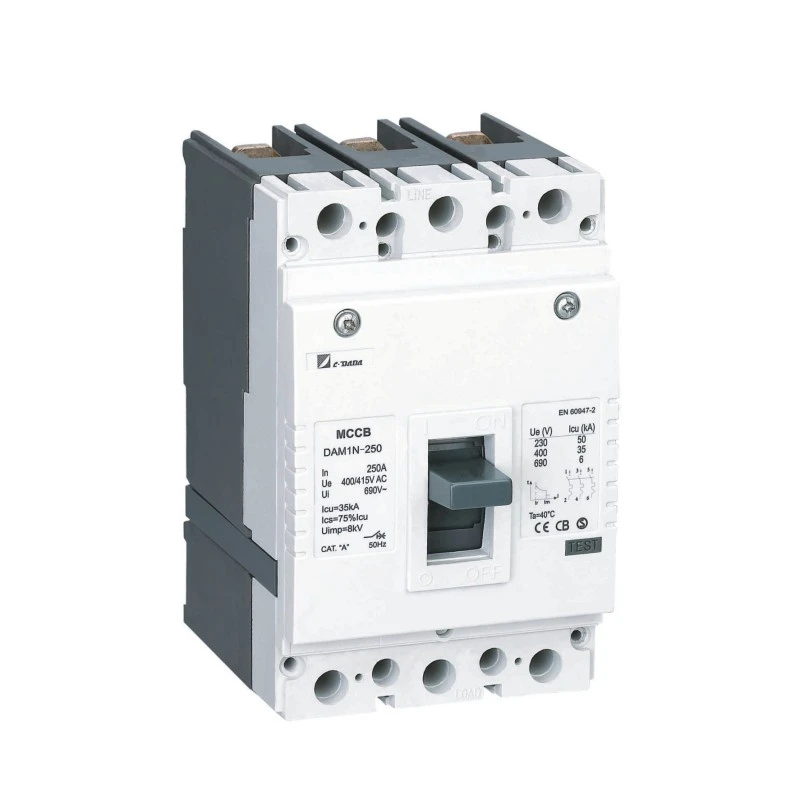

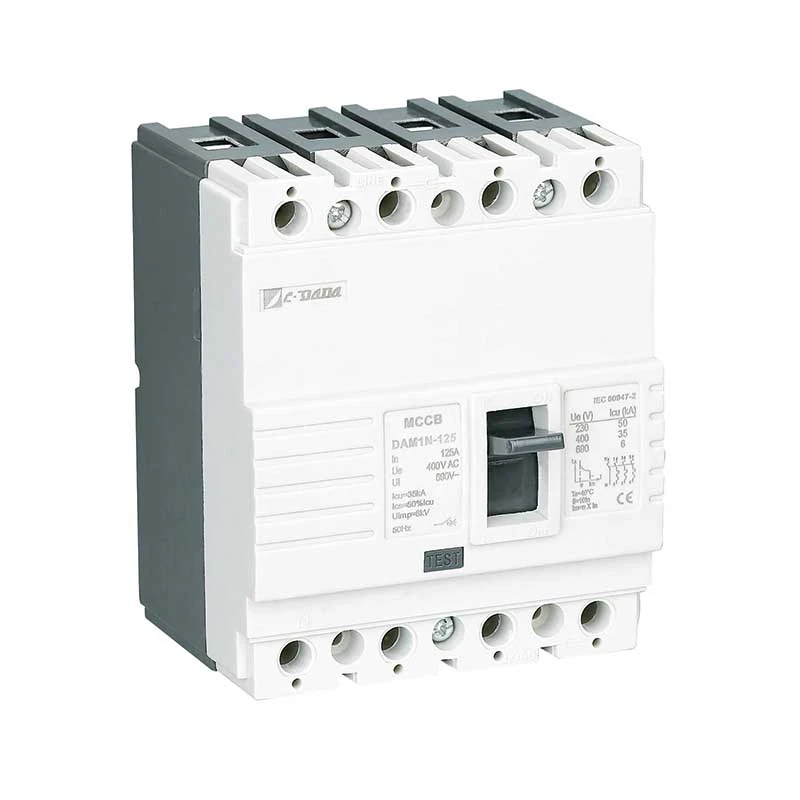

நிலையான வகை மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்
Model:DAM1 Series
ஷாங்காய் டாடா எலக்ட்ரிக்-சான்றளிக்கப்பட்ட (CE, CB, ASTA), வெப்ப-காந்த பாதுகாப்பு, 12.5A–1600A இலிருந்து மூல உயர்தர மற்றும் மேம்பட்ட நிலையான வகை மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் (MCCB). தொழில்துறை மற்றும் வணிக பேனல்களுக்கு ஏற்றது. எளிதான DIN-ரயில் அல்லது பேனல் மவுண்ட். OEM & மொத்த ஆர்டர்கள் வரவேற்கப்படுகின்றன, CDADA ஐ உங்கள் சப்ளையராக நம்பிக்கையுடன் தேர்வு செய்யவும்.
சிடிஏடிஏ ஃபிக்சட் டைப் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் (எம்சிசிபி) DAM1 தொடர் சிறிய பயனர்கள் முதல் தொழில்துறை மின்மாற்றி மற்றும் விநியோக நிறுவல் வரை எந்தவொரு பயன்பாட்டின் தேவைகளையும் பூர்த்தி செய்கிறது.
DAM1 தொடர் ஏழு பிரேம் அளவுகள், 1600A வரை, உடைக்கும் திறன் 100 kA, 1000 வோல்ட் வரை இயக்க மின்னழுத்தம், பல்வேறு விரிவான மின் மற்றும் இயந்திர பாகங்கள் தேவைகளை எளிதில் பூர்த்தி செய்யும், எந்தவொரு மின் அமைப்பின் தேவைகளையும் அதிகரிக்க பல்வேறு நிறுவல் தீர்வுகளை வழங்குகிறது.
உலகளாவிய சான்றிதழுடன் KEMA, ASTA, SEMKO, CB, CE, ROHS; உலகளாவிய மின் சாதன ஆலைகள் மற்றும் OEM க்கு DAM1 சிறந்த தேர்வாகும்.
முக்கிய விவரக்குறிப்புகள்
DAM1 MCCB மோல்டு கேஸ் சர்க்யூட் பிரேக்கரின் மின் அளவுருக்கள்
| மாதிரி | குறியீடு | Icu (KA) | Ics (KA) | மதிப்பிடப்பட்ட தற்போதைய -இன் | Ui(V) | Ue(V) | துருவம் | Uimp(V) |

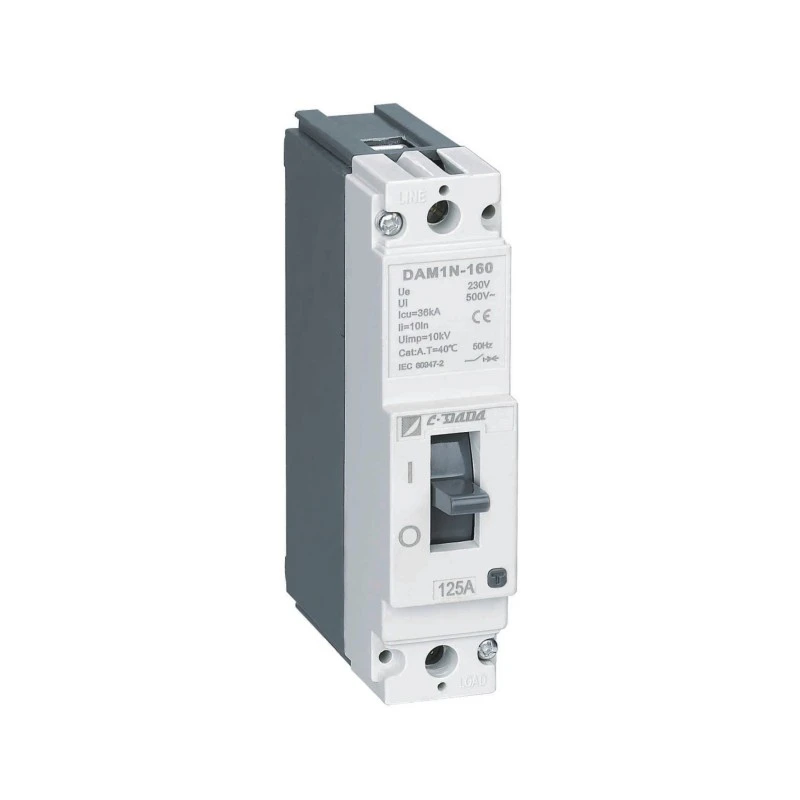

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200) ஏ | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150) ஏ | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320) ஏ | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO சோதனை(O:திறந்த சூழ்ச்சி, CO: மூட-திறந்த சூழ்ச்சி, t: காத்திருக்கும் காலம்)
● Ics:O-t-CO-t-CO சோதனை(O:திறந்த சூழ்ச்சி, CO: Close-Open சூழ்ச்சி, t: காத்திருக்கும் காலம்)
★ ஆன்/I நிலை: பிரேக்கரின் தொடர்புகள் மூடப்பட்டிருப்பதை இது குறிக்கிறது. இந்த நிலையில், பிரேக்கர் நெம்புகோல் மேல் நிலையில் உள்ளது
★ TRIP நிலை: ஏதேனும் தோல்வி (ஓவர் லோட் அல்லது ஷார்ட் சர்க்யூட்) காரணமாக பிரேக்கர் திறக்கப்பட்டதை இது குறிக்கிறது. இந்த வழக்கில், பிரேக்கர் நெம்புகோல் ஆன் மற்றும் ஆஃப் நிலைகளுக்கு இடையில் நடுத்தர நிலையில் உள்ளது. பயண நிலையில் உள்ள பிரேக்கரை ஆன் நிலைக்கு கொண்டு செல்வதற்காக; OFF அடையாளத்தில் காட்டப்பட்டுள்ளபடி பிரேக்கர் லீவரை கீழ்நோக்கி தள்ளவும்
பிரேக்கரை "கிளிக்" ஒலியுடன் அமைக்க வேண்டும். அதன் பிறகு, பிரேக்கரை மூட, ஆன் அடையாளத்தில் காட்டப்பட்டுள்ளபடி நெம்புகோலை இழுக்கவும்.
★ ஆஃப்/0 நிலை: பிரேக்கரின் தொடர்புகள் திறந்திருப்பதை இது குறிக்கிறது. இந்த வழியில், பிரேக்கர் நெம்புகோல் கீழ் நிலையில் உள்ளது.
DAM1-125 MCCB மோல்டு கேஸ் சர்க்யூட் பிரேக்கரின் இயற்பியல் அளவுருக்கள்
| வகை (EN 60947-2/IEC 60947-2) | சகிப்புத்தன்மை |
|
||||||
| மாதிரி | துருவம் | மின்கடத்தா சொத்து (V) | தனிமைப்படுத்தல் தூரம் (மிமீ) | மொத்த சுழற்சிகள் | மின்சார வாழ்க்கை | இயந்திர வாழ்க்கை | பிரதான சுற்று | துணை சுற்று |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | ஏசி-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | ஏசி-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | ஏசி-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | ஏசி-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | ஏ/பி | ஏசி-15 |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | ஏ/பி | ஏசி-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | ஏ/பி | ஏசி-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | ஏ/பி | ஏசி-15 |
வேலை செய்யும் கொள்கை & பாதுகாப்பு பொறிமுறை
★ வெப்ப பாதுகாப்பு (அதிக சுமை)
நீடித்த மின்னோட்டத்தால் (> மதிப்பிடப்பட்ட மின்னோட்டம்) வெப்பமடையும் போது பைமெட்டாலிக் ஸ்ட்ரிப் வளைகிறது. வளைக்கும் வேகம் தற்போதைய அளவிற்கு விகிதாசாரமாகும் - கேபிள் வெப்ப நடத்தையைப் பிரதிபலிக்கும் தலைகீழ் நேர பயணத்தை உறுதி செய்கிறது, உபகரணங்களைப் பாதுகாக்கும் போது தொல்லை பயணங்களைத் தடுக்கிறது.
★ காந்த பாதுகாப்பு (ஷார்ட் சர்க்யூட்)
ஷார்ட் சர்க்யூட்டின் போது (எ.கா., ஃபேஸ்-டு-ஃபேஸ் அல்லது ஃபேஸ்-டு-கிரவுண்ட்), உயர்-தற்போதைய காந்தப்புலம் உடனடியாக சோலனாய்டு உலக்கையை இழுத்து, மில்லி விநாடிகளுக்குள் தாழ்ப்பாள் பொறிமுறையை வெளியிடுகிறது - வெப்ப சேதம் ஏற்படுவதற்கு முன்பு தவறான மின்னோட்டத்தை துண்டிக்கிறது.
தயாரிப்பு நன்மைகள்
★ உடல் மற்றும் உறை:
EN 60512-20-2 தரநிலையின்படி ஃபைபர்-கிளாஸ் பாலியஸ்டர் பிசின் உடல் மற்றும் கவர் பொருளாகப் பயன்படுத்தப்பட்டது. இலக்கியத்தில் BMC (மொல்க் மோல்டிங் கலவை) என்று அழைக்கப்படும் இந்த பொருள், அதிக மின் மற்றும் இயந்திர மதிப்புகள் காரணமாக விரும்பப்படுகிறது மற்றும் தொடர்ந்து 160℃ வெப்பநிலையை எதிர்க்கும். IEC 695-2-1 இன் படி 960℃ வெப்பநிலையில் கம்பியுடன் தொடர்பு கொள்ளும்போது BMC பொருள் எரிவதில்லை.
Bimetal: Bimetal என்பது வெப்பத்திற்கு எதிராக வெவ்வேறு நீட்டிப்புக் குணகங்களைக் கொண்ட இரண்டு தட்டு உலோகங்களின் கலவையைக் கொண்ட ஒரு பொருள். பிரேக்கர் வழியாக செல்லும் மின்னோட்டம் பைமெட்டலை சூடாக்குகிறது. இந்த வெப்பத்தின் விளைவு காரணமாக. பைமெட்டல் குறைவாக நீட்டிய தட்டு நோக்கி வளைகிறது. பிரேக்கரின் வழியாக செல்லும் மின்னோட்டம் அதிகரிக்கும் போது வெப்பம் அதிகரிப்பதால், பைமெட்டல் அதிகமாக சூடாகி மேலும் வளைகிறது. இந்த வழியில், பிரேக்கரைத் திறப்பதற்கான திறப்பு பொறிமுறையை இது கட்டுப்படுத்துகிறது.

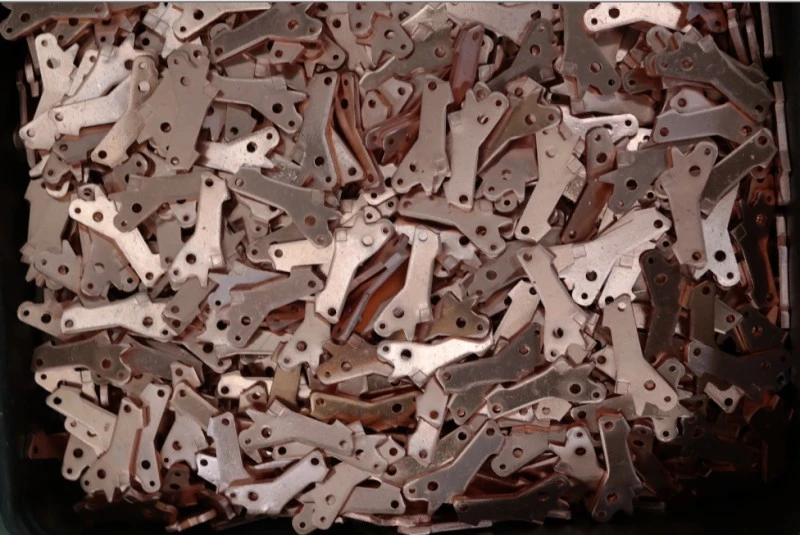

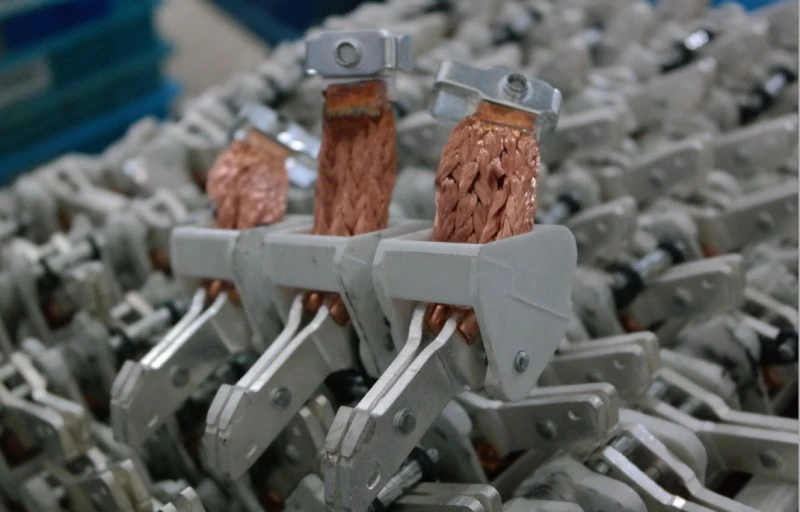

★ தொடர்புகள்:
உடைந்த மற்றும் சுமந்து செல்லும் தற்போதைய மதிப்புகள் மற்றும் கட்டுமானத்தை கருத்தில் கொண்டு, பிரேக்கர்களுக்கு தொடர்பு அலாய் தீர்மானிக்கப்படுகிறது. தொடர்புகளை நகர்த்துவதில் ஸ்வகேட் அமைப்பு உறுதி செய்யப்பட்டுள்ளது. இந்த வழியில், ஸ்வேஜ் செய்யப்பட்ட மற்றும் கடினமான அலாய் தொடர்புகள் ஒவ்வொரு திறப்பு-மூடுதலிலும் மென்மையான நிலையான தொடர்புகளில் இடம் பெறுகின்றன.
இந்த வழியில், குறைந்த மின்தடை உறுதி செய்யப்படுகிறது. நகரும் தொடர்பு குறைந்த தொடர்பு எதிர்ப்பைக் கொண்டிருப்பதற்காக நிலையான தொடர்பை நன்றாகத் தொட வேண்டும். இருப்பினும், அதிகப்படியான தொடர்பு அழுத்த விசையானது இயல்பை விட குறுகிய காலத்தில் தொடர்புகளை சேதப்படுத்துகிறது. ஆரோக்கியமான திறப்பு-மூடலுக்கு தொடர்பு கலவைகள் மிகவும் முக்கியம்.
★ ஆர்க் அணைப்பான் செல் (பிரிப்பான்):
ஆற்றலின் கீழ் செயல்படும் பிரேக்கரின் செயல்பாட்டின் போது உருவாகும் வளைவை அழிக்க பிரிப்பான்கள் பயன்படுத்தப்படுகின்றன. நகரும் தொடர்பு நிலையான தொடர்பிலிருந்து பிரிக்கப்படும் போது, மின்னோட்டம் சிறிது நேரம் தொடர்புகளுக்கு இடையே தொடர்ந்து பாய்கிறது, இது ஆர்க் என்று அழைக்கப்படுகிறது. இந்த ஆர்க் மிகக் குறுகிய காலத்தில் அழிந்துவிடும்.
★ பரிதியின் அழிவு:
வளைவைச் சுற்றி உருவாகும் காந்தப்புலம் காரணமாக வில் பிரிப்பான்களை நோக்கி தள்ளப்படுகிறது. இந்த வழியில், வில் விரிவடைந்து மெலிதாகி பிரிப்பான் தட்டுகளுக்கு இடையில் உடைந்து விடும் (படம்-5). பிரிப்பான்களின் பக்கச் சுவர்களில் பயன்படுத்தப்படும் பொருளின் சிறப்பியல்பு காரணமாக, ஆர்க்கினால் ஏற்படும் அதிக வெப்பநிலை காரணமாக ஒரு வாயு வெளியேறுகிறது. இந்த வாயு பரிதியின் அழிவில் ஒரு முக்கிய விளைவைக் கொண்டுள்ளது.
விண்ணப்பம்
CDADA DAM1 நிலையான வகை மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் (MCCB) முக்கியமான உள்கட்டமைப்பு முழுவதும் நம்பகமானது:
★ தொழில்துறை: எஃகு ஆலைகள், எண்ணெய் மற்றும் எரிவாயு தளங்கள், இரசாயன ஆலைகள்
★ ஹெல்த்கேர்: மருத்துவமனை பிரதான & துணை விநியோக பலகைகள்
★ போக்குவரத்து: ரயில்வே சிக்னலிங், விமான நிலைய சாமான்கள் அமைப்புகள்
★ வணிகம்: வானளாவிய கட்டிடங்கள், தரவு மையங்கள், வணிக வளாகங்கள், மாநாட்டு மையங்கள்
★ பொது இடங்கள்: திரையரங்குகள், அரங்கங்கள், அரசு கட்டிடங்கள்
நிறுவல் மற்றும் பராமரிப்பு நன்மைகள்
★ எளிதான ஒருங்கிணைப்பு:
நிலையான கிட்டில் பஸ்பார்கள், கட்ட தடைகள் மற்றும் வன்பொருள் ஆகியவை அடங்கும்

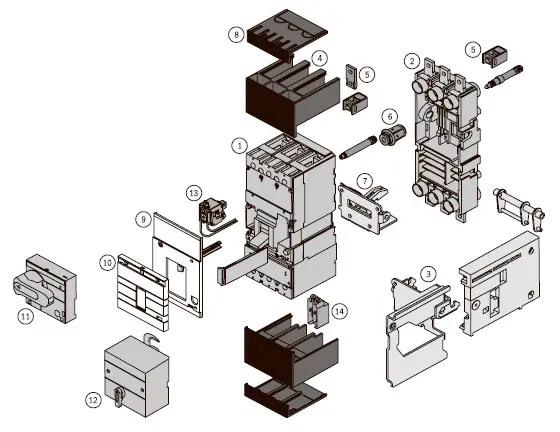

விருப்ப பாகங்கள்: அலாரம் தொடர்புகள், ஷன்ட்/அண்டர்வோல்டேஜ் வெளியீடுகள், மின்சார இயக்க வழிமுறைகள்
1) நீட்டிக்கப்பட்ட பஸ்பார் மூலம் இணைக்கவும் (புகைப்படம் 1)

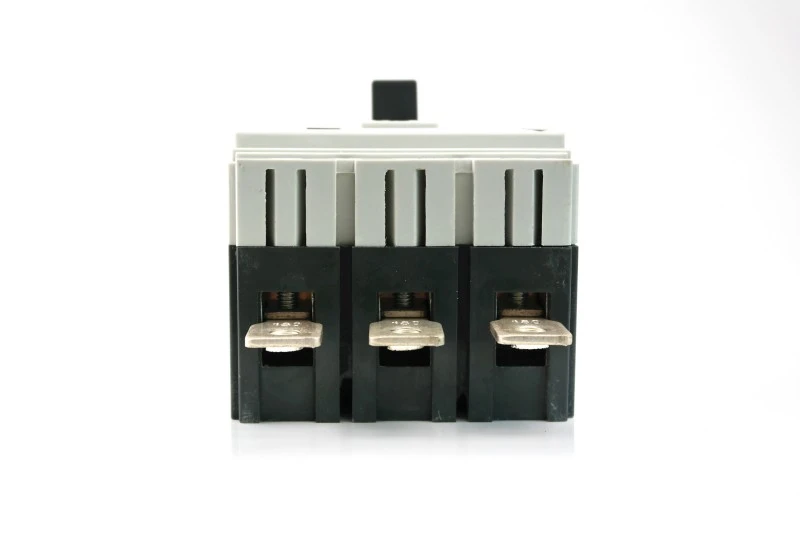

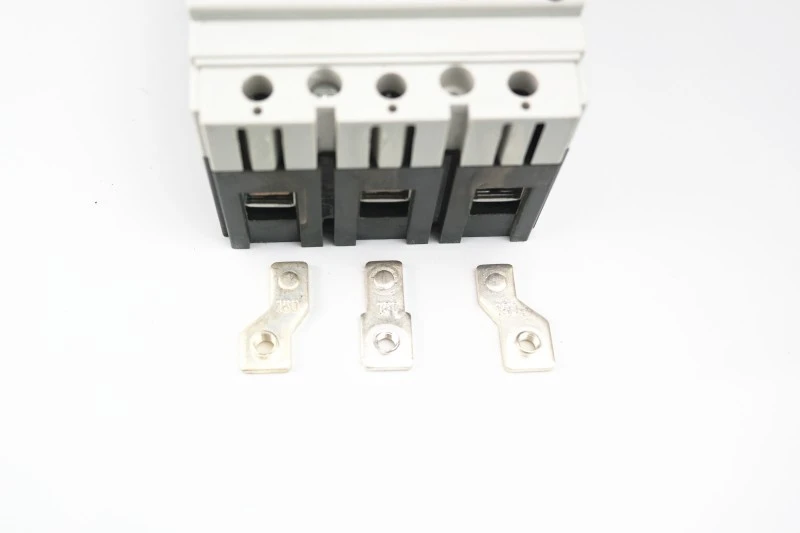

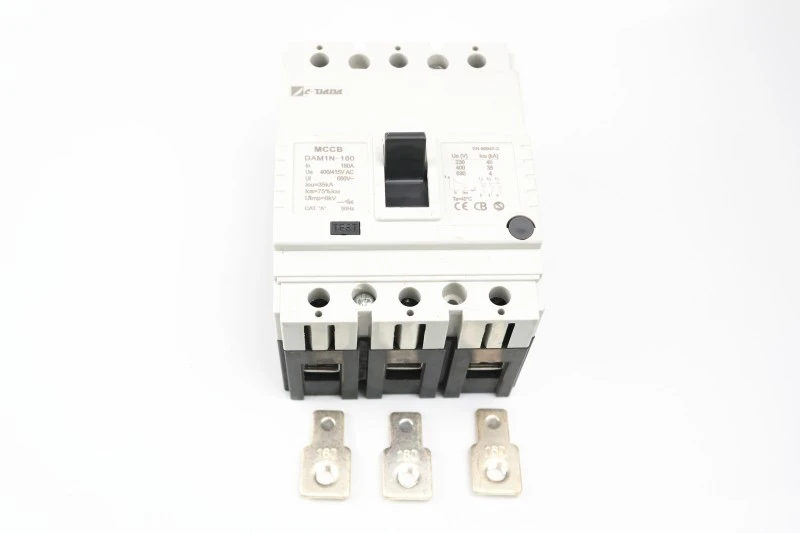

2) ஸ்ப்ரேடர் டெர்மினல் மூலம் இணைக்கவும் (புகைப்படம் 2)

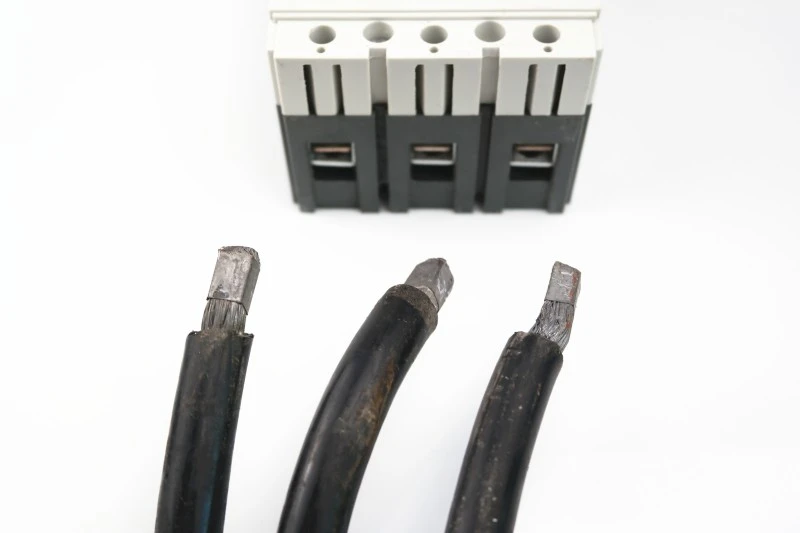

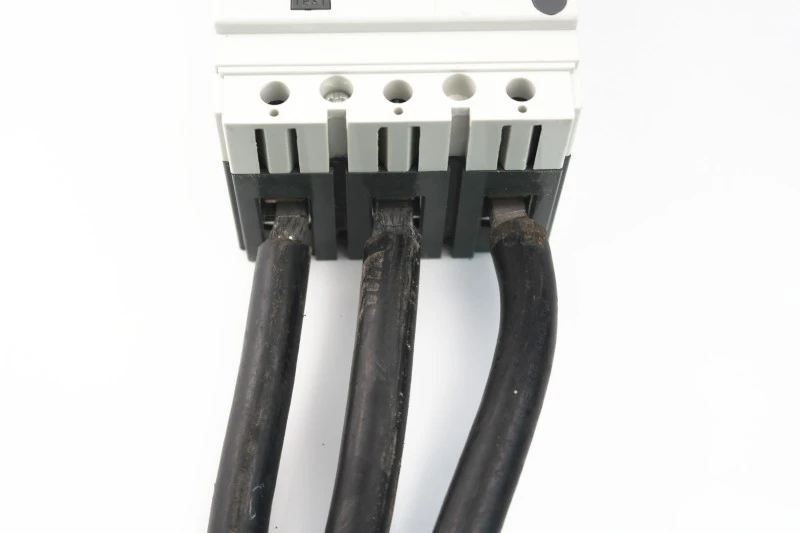

3) கேபிள் லக்குகளைப் பயன்படுத்தாமல் நேரடியாக கேபிளை (புகைப்படம் 3) இணைக்கவும்.

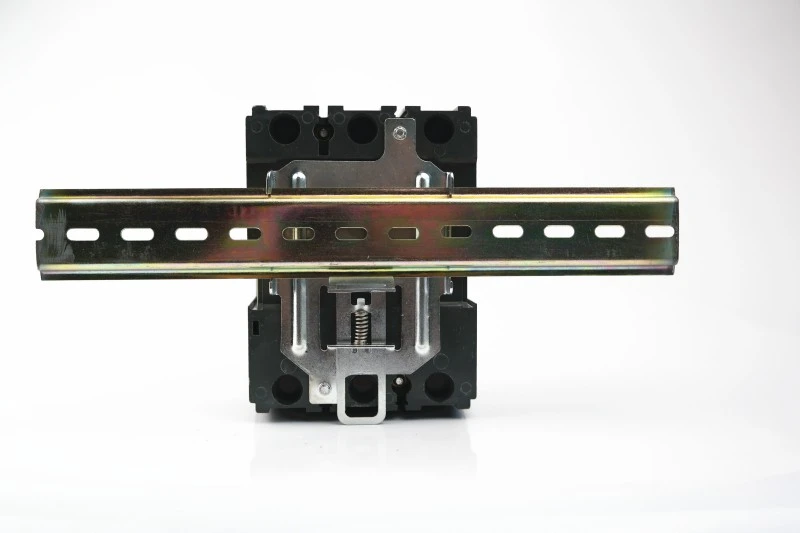

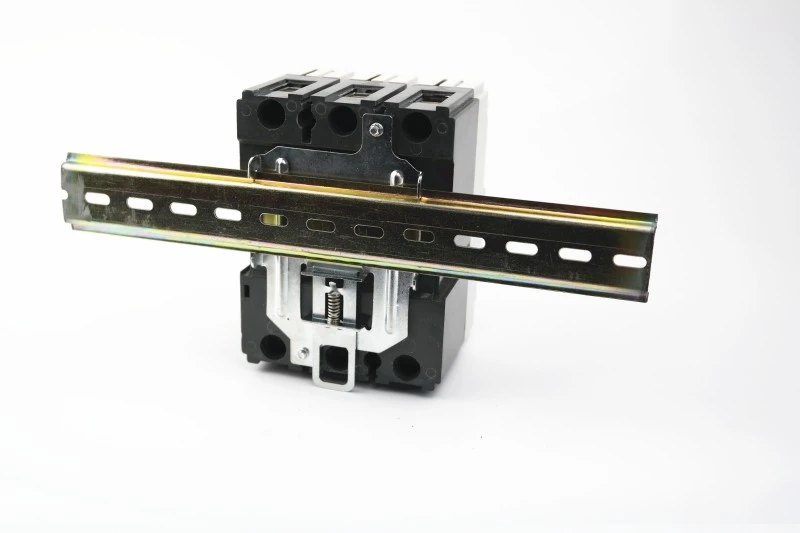

சிறப்பு கிளம்பின் உதவியுடன் 125 மற்றும் 160 அலகுகளை டிஐஎன்-ரயிலில் நிறுவலாம்.

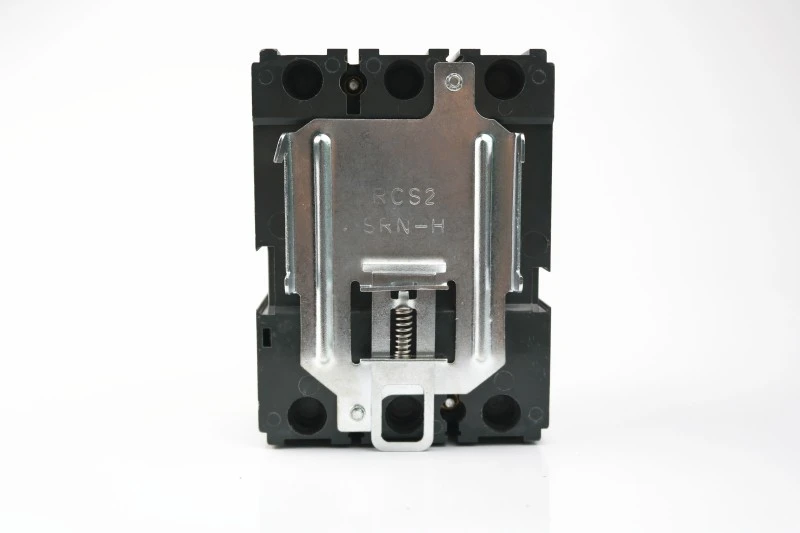

கிளாம்புடன் பிரேக்கர்
டிஐஎன் ரெயிலுடன் கூடிய இறுக்கம்
டிஐஎன் ரெயிலுடன் கூடிய இறுக்கம்
★ விண்வெளி சேமிப்பு வடிவமைப்பு:
உள்நாட்டு மாற்றுகளை விட 10-20% இலகுவானது மற்றும் மிகவும் கச்சிதமானது
சிறிய அடைப்பு அளவுகளை செயல்படுத்துகிறது → குறைந்த பொருள் & கப்பல் செலவுகள்
★ பயனர் நட்பு மீட்டமைப்பு:
தெளிவான TRIP அறிகுறி குருட்டுத் திரும்புவதைத் தடுக்கிறது
கேட்கக்கூடிய "கிளிக்" சரியான இயந்திர ஈடுபாட்டை உறுதிப்படுத்துகிறது
★ எதிர்காலம் தயார்:
ப்ளக்-இன் மற்றும் டிரா-அவுட் கிட்களை ஆதரிக்கிறது (தேர்ந்தெடுக்கப்பட்ட மாடல்களுக்கு)
ஸ்மார்ட் கண்காணிப்பு துணை நிரல்களுடன் இணக்கமானது
ஏன் CDADA ஐ தேர்வு செய்ய வேண்டும்?
1. நாங்கள் 42+ ஆண்டுகளாக முன்னணி உற்பத்தியாளர். எங்கள் நிறுவனம் 1983 இல் நிறுவப்பட்டது, 40 ஆண்டுகளில் மிக வேகமாக வளர்ந்தது.

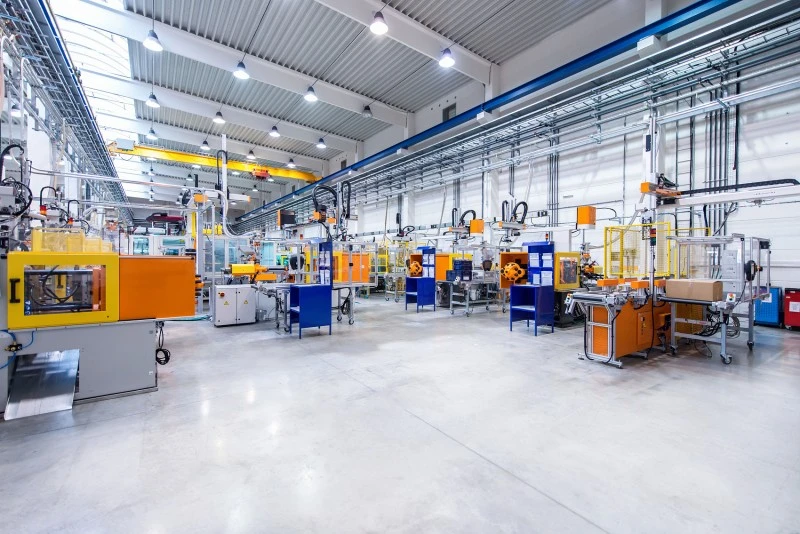

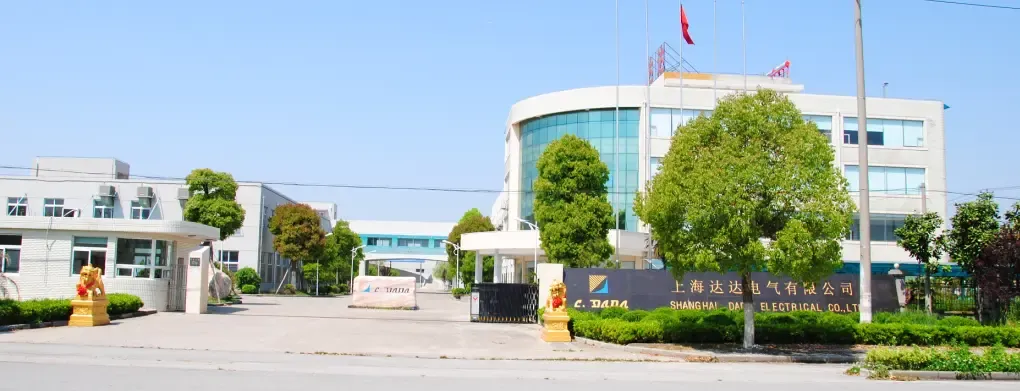

2. 3 தொழிற்சாலைகளை உள்ளடக்கிய குழுமம், 52,400m² உற்பத்திப் பரப்பளவைக் கொண்டுள்ளது மற்றும் 500க்கும் மேற்பட்ட பணியாளர்களைப் பயன்படுத்துகிறது. எங்கள் செயல்பாட்டை விரிவுபடுத்துவதற்கும் எங்கள் பட்டறைகளை மேம்படுத்துவதற்கும் கிட்டத்தட்ட பத்து மில்லியன் யுவான்களை முதலீடு செய்துள்ளோம்.
3. INTERTEK, DEKRA & GMC மூலம் தொழிற்சாலை தணிக்கை செய்யப்பட்டது
4. அதிக வலிமை கொண்ட அட்டைப்பெட்டிகள், தட்டு பாதுகாப்பு, நீண்ட தூர ஏற்றுமதி போக்குவரத்துக்கு நல்லது
அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)
Q1: DAM1 நிலையான வகை மோல்டட் கேஸ் சர்க்யூட் பிரேக்கரை DIN ரெயிலில் பொருத்த முடியுமா?
A1: ஆம்—மாடல்கள் 125A மற்றும் 160A ஆகியவை விருப்பமான சிறப்பு கிளாம்பைப் பயன்படுத்தி DIN ரெயில்களில் நிறுவப்படலாம். உயர் மதிப்பீடுகள் பேனல் பொருத்தப்பட்டவை மட்டுமே.
Q2: DAM1 தொடர் என்ன சான்றிதழ்களைக் கொண்டுள்ளது?
A2: இது CE, CB, ASTA, KEMA, SEMKO மற்றும் RoHS உடன் சான்றளிக்கப்பட்டுள்ளது, இது EU, மத்திய கிழக்கு, தென்கிழக்கு ஆசியா மற்றும் அதற்கு அப்பால் இணக்கத்தை உறுதி செய்கிறது.
Q3: பயணத்திற்குப் பிறகு பிரேக்கரை எவ்வாறு மீட்டமைப்பது?
A3: முதலில், நெம்புகோலை முழுவதுமாக OFF க்கு நகர்த்தவும் (நீங்கள் ஒரு கிளிக் செய்வதைக் கேட்பீர்கள்), பின்னர் அதை இயக்கத்திற்கு இழுக்கவும். TRIP இலிருந்து இயக்கத்திற்கு நேரடியாக கட்டாயப்படுத்த வேண்டாம்.
Q4: துணை சாதனங்கள் இணக்கமாக உள்ளதா?
A4: ஆம்-அலாரம் தொடர்புகள், துணை தொடர்புகள், ஷன்ட்/அண்டர்வோல்டேஜ் வெளியீடுகள் மற்றும் எலக்ட்ரிக் ஆபரேட்டர்கள் ஆகியவை பிரிக்கப்படாமல் சேர்க்கப்படலாம்.
Q5: பழைய பிரேக்கர்களை மாற்ற DAM1 பொருத்தமானதா?
A5: முற்றிலும். அதன் கச்சிதமான தடம், பெரும்பாலான பேனல்களில் மரபுவழி MCCBகளை நேரடியாக மாற்றுவதற்கு அனுமதிக்கிறது-நேரம் மற்றும் மேம்படுத்தல் செலவுகளைச் சேமிக்கிறது.
