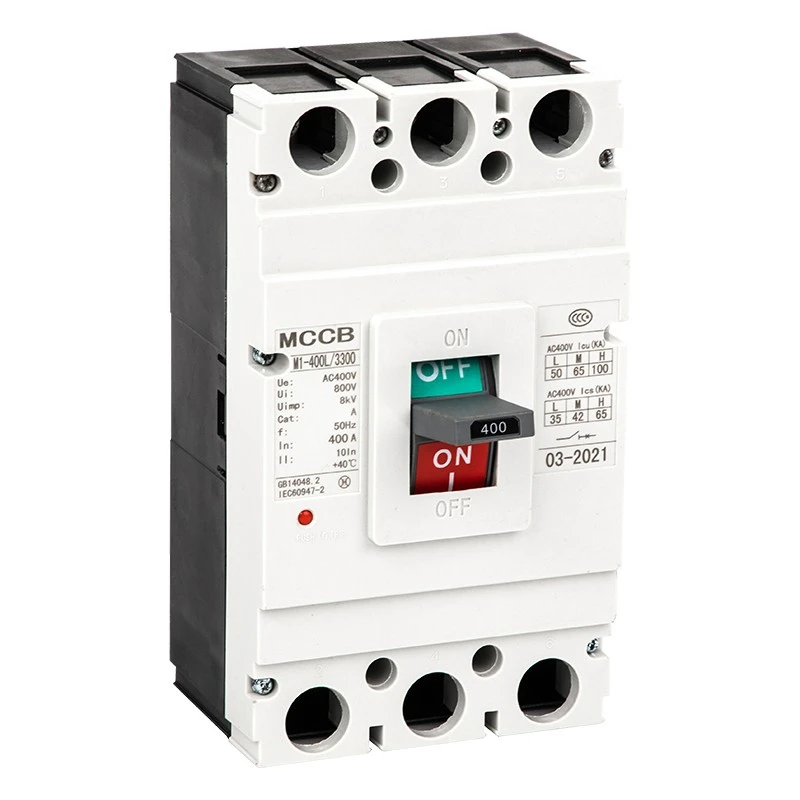

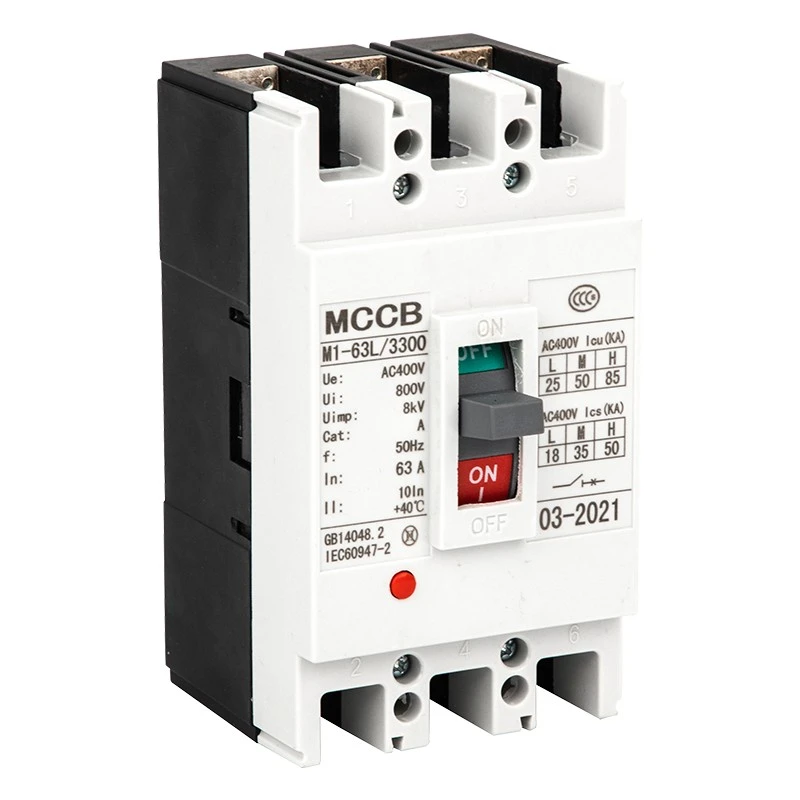

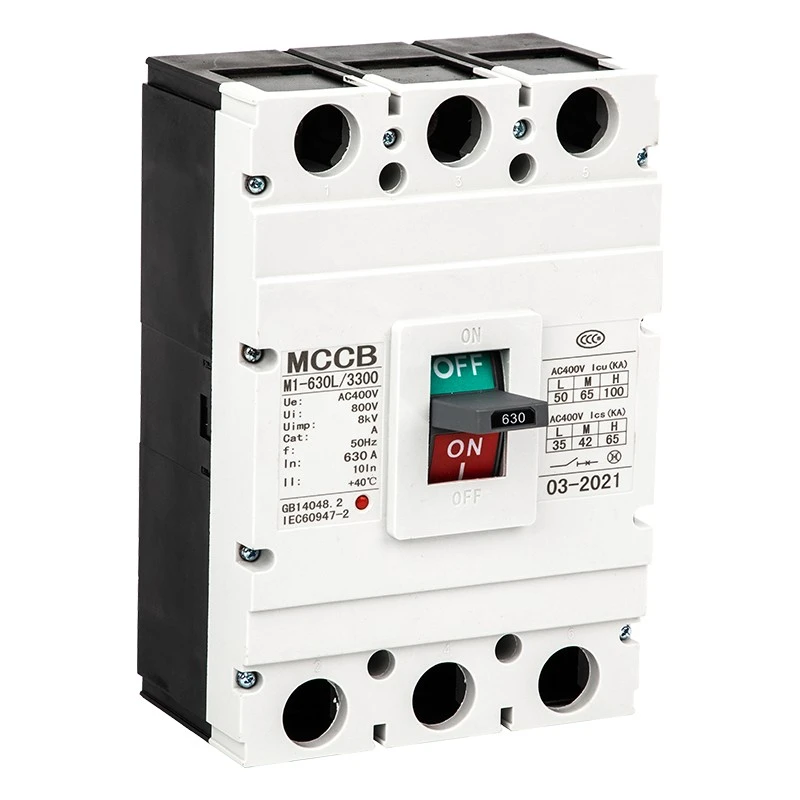

CM1 Molded Case Circuit Breaker
Model:DAM2 (CM1) Series
இந்த CDADA CM1 Molded Case Circuit Breaker (MCCB) மொத்த கொள்முதலுக்காக உருவாக்கப்பட்டுள்ளது, IEC60947-2 சான்றிதழ் மற்றும் தொழில்துறை சக்தி அமைப்புகளுக்கான நிலையான செயல்திறன் கொண்டது. CM1 MCCB உயர்-வலிமை அமைப்பு மற்றும் நம்பகமான ட்ரிப்பிங் பொறிமுறையைப் பயன்படுத்துகிறது, நிறுவ மற்றும் பராமரிக்க எளிதானது. இது நீடித்த வடிவமைப்புடன் அறிவார்ந்த பாதுகாப்பை ஒருங்கிணைக்கிறது, மின் விநியோகம் மற்றும் கனரக தொழில்துறை பயன்பாடுகளில் நீண்ட சேவை வாழ்க்கையை உறுதி செய்கிறது.
இந்த DAM2 (CM1) தொடர் CM1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் என்பது சீனாவில் நம்பகமான உற்பத்தியாளர் மற்றும் சப்ளையர் நிறுவனமான ஷாங்காய் DADA எலக்ட்ரிக் கோ., லிமிடெட் தயாரித்த உயர் செயல்திறன் கொண்ட குறைந்த மின்னழுத்த பாதுகாப்பு சாதனமாகும். 800V வரை மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம், மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் 400V/690V மற்றும் 63A முதல் 1600A வரை மதிப்பிடப்பட்ட மின்னோட்டத்துடன், இது மின் விநியோகம், சுற்று பாதுகாப்பு, மோட்டார் கட்டுப்பாடு மற்றும் அரிதாக மாறுவதற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.
இந்தத் தொடர் செங்குத்து மற்றும் கிடைமட்ட நிறுவலை ஆதரிக்கிறது, IEC60947-2 தரநிலைக்கு இணங்குகிறது, மேலும் மின் சாதனங்களுக்கு முழுமையான ஓவர்லோட், ஷார்ட் சர்க்யூட் மற்றும் குறைந்த மின்னழுத்த பாதுகாப்பை வழங்குகிறது.
தயாரிப்பு அம்சங்கள்
★ மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம்: 800V; வேலை மின்னழுத்தம்: 400V/690V
★ தற்போதைய வரம்பு: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ உடைக்கும் திறன்: எல் தரநிலை, எம் மீடியம், எச் உயர் உடைக்கும் வகை
★ வெப்ப-காந்த மற்றும் மின்காந்த இரட்டை வெளியீட்டு முறைகள்
★ செங்குத்து / கிடைமட்ட நிறுவல், தனிமை பயன்பாட்டிற்கு ஏற்றது
★ பரந்த சுற்றுப்புற வெப்பநிலை வரம்பு: -5℃~+40℃
★ உயரம் ≤2000m, மாசு அளவு 3
விண்ணப்பங்கள்
CDADA CM1 Molded Case Circuit Breaker என்பது தொழிற்சாலைகள், கட்டிடங்கள், தரவு மையங்கள், மின் நிலையங்கள், உள்கட்டமைப்பு, இயந்திர உபகரணங்கள் மற்றும் மின் விநியோக பெட்டிகள் உட்பட தொழில்துறை மற்றும் சிவில் மின் விநியோக அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. கட்டுமானம், உலோகம், பெட்ரோ கெமிக்கல் மற்றும் பிற தொழில்களில் மோட்டார் பாதுகாப்பு, சுற்று மாற்றம் மற்றும் பாதுகாப்பான மின்சாரம் வழங்கவும் இது பயன்படுத்தப்படுகிறது.
தொழில்நுட்ப அளவுருக்கள்
★ தரநிலைகள்: IEC60947-2, GB14048.2
★ அதிர்வெண்: AC 50Hz/60Hz
★ துருவம்: 1P,2P, 3P, 4P
★ வெளியீடு: வெப்ப-காந்த (இரட்டை), மின்காந்த (உடனடி)
★ உடனடி அமைப்பு: விநியோக வகை 10In±20%; மோட்டார் வகை 12In±20%
★ நிறுவல்: முன் வயரிங், பின்புற வயரிங், பிளக்-இன் வகை
★ செயல்பாடு: கையேடு, மின்சார இயக்க பொறிமுறை
|
மாதிரி |
துருவம் |
மதிப்பிடப்பட்ட மின்னோட்டம் (A) |
மதிப்பிடப்பட்டது செயல்படும் மின்னழுத்தம் (வி) |
மதிப்பிடப்பட்டது காப்பு மின்னழுத்தம் (வி) |
மதிப்பிடப்பட்ட அல்டிமேட் ஷார்ட் - சர்க்யூட் பிரேக்கிங் திறன் (Icu) |
ஃப்ளாஷ்ஓவர் தூரம் (மிமீ) |
||
|
சோதனை மின்னழுத்தம் (வி) |
Icu (kA) |
ஐசிஎஸ் (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3,4 |
50 |
35 |
|||||
|
DAM2L-100 |
3,4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2,3,4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3,4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2,3,4 |
20 |
10 |
|||||
|
DAM2L-225 |
3,4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2,3,4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3,4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2,3,4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350, 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3,4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3,4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3,4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3,4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
அவுட்லைன் & நிறுவல் பரிமாணங்கள்
எங்கள் CM1 MCCB ஆனது 63A–1600A மாடல்களுக்கான முழுமையான பரிமாணத் தரவை வழங்குகிறது, இதில் முன் வயரிங், பின்புற வயரிங் மற்றும் பிளக்-இன் வகை ஆகியவை அடங்கும். வெவ்வேறு பிரேம் அளவுகள் (63/100/225/400/630/800/1250/1600) நிலையான அமைச்சரவை நிறுவலுக்கு H, H1, H2 பரிமாணங்களுடன் பொருந்துகின்றன. கையேடு மற்றும் மின்சார இயக்க பொறிமுறையின் உயரமும் எளிதாக அசெம்பிளிக்காக தரப்படுத்தப்பட்டுள்ளது.
பாகங்கள் & செயல்பாடுகள்
உள் பாகங்கள்
★ ஷன்ட் வெளியீடு: நம்பகமான ட்ரிப்பிங்கிற்கு 70%–110% மதிப்பிடப்பட்ட மின்னழுத்தம்
★ குறைந்த மின்னழுத்த வெளியீடு: தானியங்கி பாதுகாப்புக்காக 35%–70% மின்னழுத்த வீழ்ச்சி
★ துணை தொடர்பு & அலாரம் தொடர்பு: சிக்னல் பின்னூட்டம் மற்றும் தவறு எச்சரிக்கை
★ ப்ரீ-பெய்டு மீட்டர் டெடிகேட்டட் வெளியீடு: டிரிப்பிங் 0.5–2வி தாமதம்
வெளிப்புற பாகங்கள்
★ கையேடு இயக்க பொறிமுறை
★ மின்சார (மோட்டார்) இயக்க பொறிமுறை
★ கட்ட பிரிப்பான்கள், பெருகிவரும் திருகுகள், பஸ்பார்கள் கருவிகள்

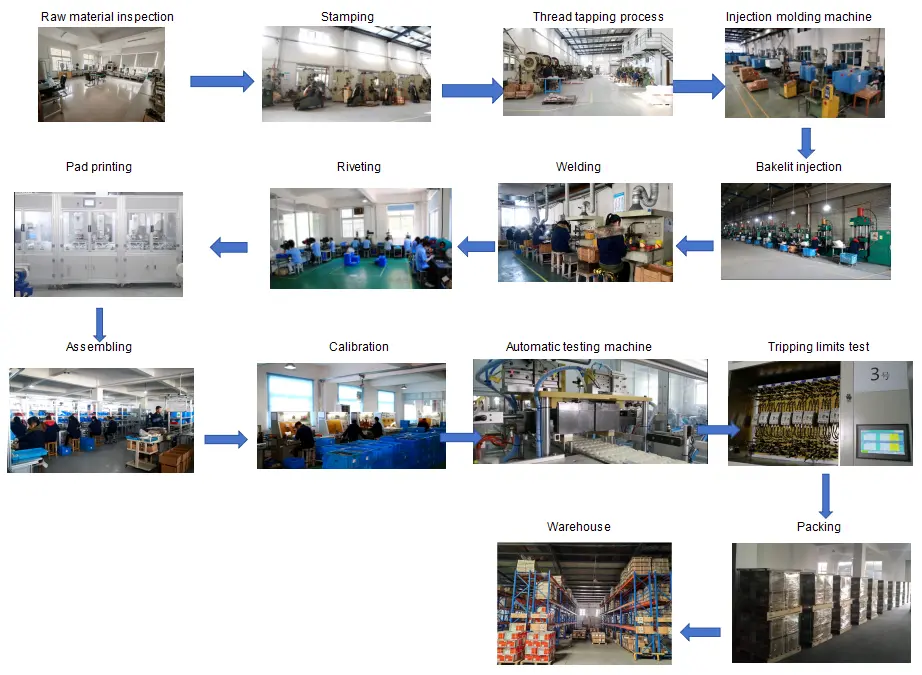

தரக் கட்டுப்பாடு ஓட்டம்
மூலப்பொருள் ஆய்வு → உற்பத்தி செயலாக்கம் → அசெம்பிளி லைன் → பயண சிறப்பியல்பு சோதனை → வெப்பநிலை உயர்வு சோதனை → ஷார்ட் சர்க்யூட் சோதனை → வயதான சோதனை → தோற்றம் மற்றும் பரிமாண சோதனை → பேக்கேஜிங் → ஏற்றுமதிக்கு முன் இறுதி ஆய்வு
பேக்கேஜிங் & ஷிப்பிங்
★ நிலையான ஏற்றுமதி அட்டைப்பெட்டி + பாதுகாப்பான போக்குவரத்துக்கு மரத்தாலான தட்டு
★ லேபிள்: மாதிரி, மின்னோட்டம், கம்பம், அளவு, சான்றிதழ்
★ கடல், வான் மற்றும் நில தளவாடங்களுக்கு ஏற்றது
சான்றிதழ்கள்
IEC60947-2, GB14048.2, CE, CB, ROHS மற்றும் பிற சர்வதேச ஒப்புதல்கள்.

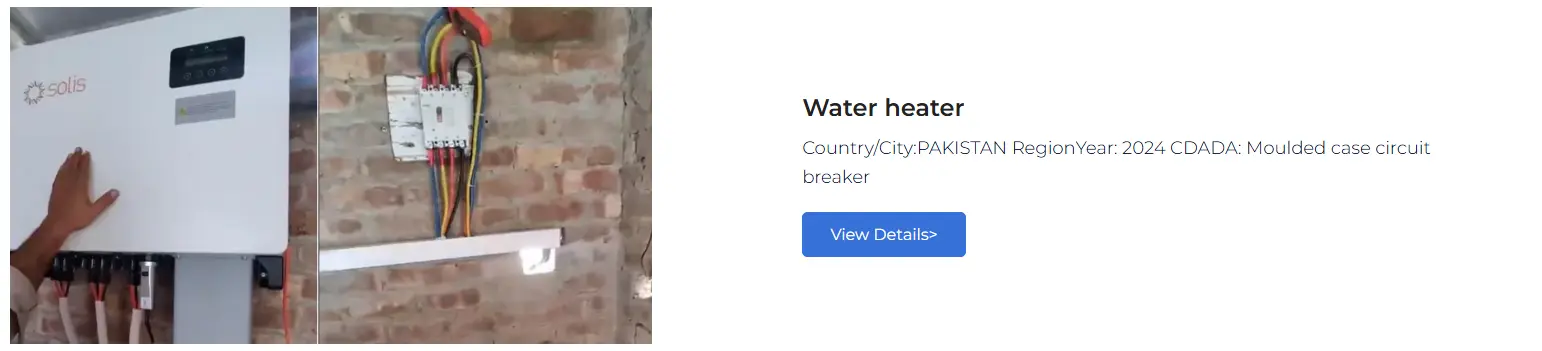

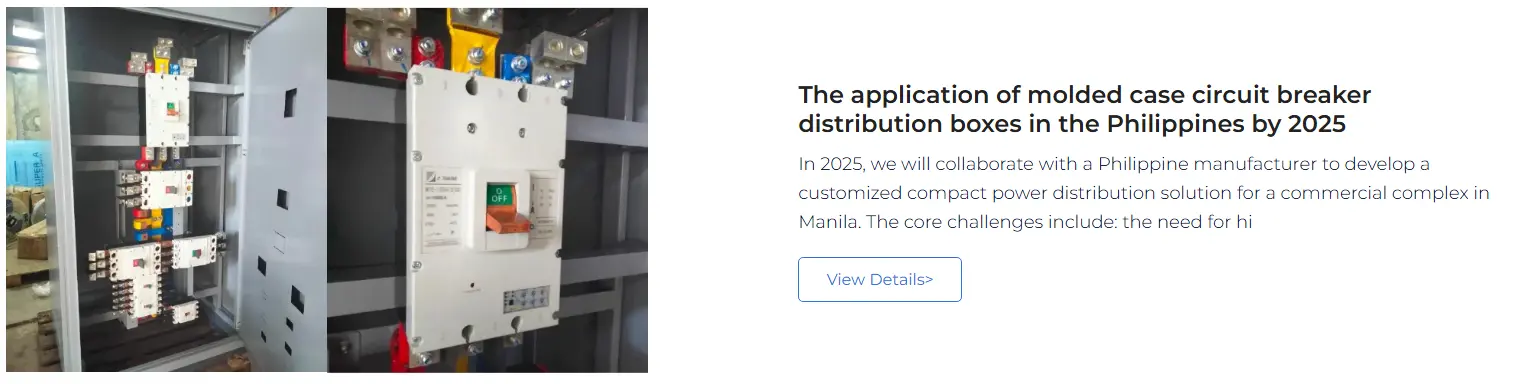

வாடிக்கையாளர் ஒத்துழைப்பு வழக்குகள்
CDADA DAM2 தொடர் MCCB ஆனது ஐரோப்பா, தென்கிழக்கு ஆசியா, மத்திய கிழக்கு, ஆப்பிரிக்கா மற்றும் தென் அமெரிக்காவில் உள்ள மின் விநியோக அமைப்பு ஒருங்கிணைப்பாளர்கள், தொழில்துறை உபகரண உற்பத்தியாளர்கள், சுவிட்ச் கியர் தொழிற்சாலைகள், கட்டுமான ஒப்பந்ததாரர்கள் மற்றும் OEM பிராண்டுகள் உட்பட உலகளாவிய வாடிக்கையாளர்களுக்கு வழங்கப்பட்டுள்ளது. நீண்ட கால கூட்டாளர்களுக்கு நிலையான மொத்த விநியோகம் மற்றும் தனிப்பயனாக்கப்பட்ட தீர்வுகளை நாங்கள் வழங்குகிறோம்.
