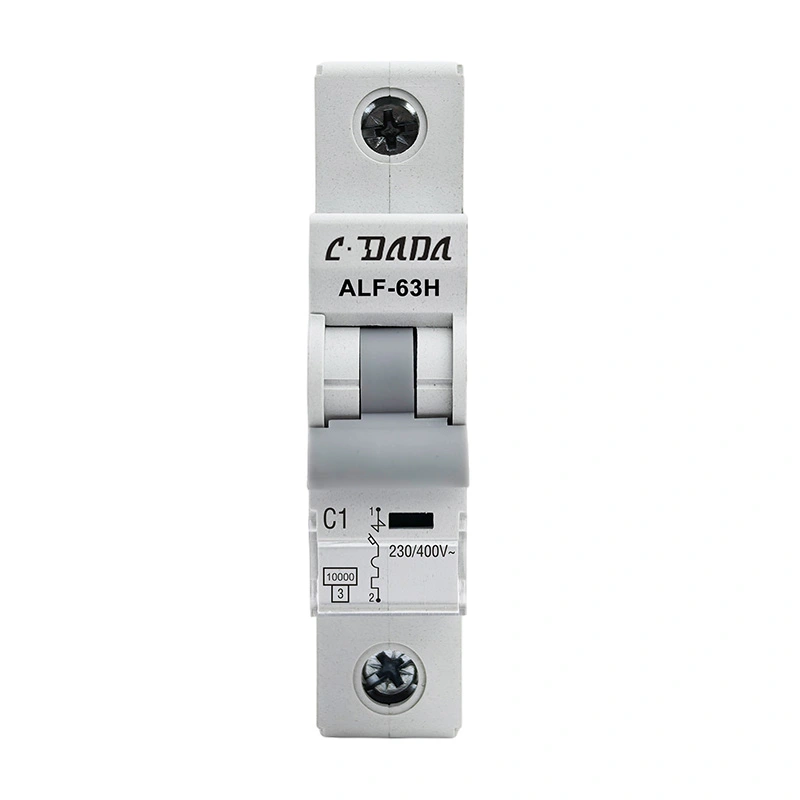

6KA 10kA மினியேச்சர் சர்க்யூட் பிரேக்கர்

ALF-63N/H தொடர் உயர் உடைப்பு 6KA 10kA மினியேச்சர் சர்க்யூட் பிரேக்கர் (MCB), IEC60898 தரநிலைக்கு இணங்குகிறது, MCB நம்பகமான செயல்திறன், துல்லியமான பாதுகாப்பு செயல்பாடு, குறுகிய வெளியீட்டு நேரம் மற்றும் அதிக இடைவெளி திறன், சிறிய அளவு போன்ற பண்புகளைக் கொண்டுள்ளது. இது காண்டாக்டர்கள், சுவிட்ச் கியர் மற்றும் மின்சார எந்திரங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

CDADA ஐத் தொடர்புகொண்டு எங்களை உங்கள் உற்பத்தியாளராகத் தேர்வுசெய்யவும், நாங்கள் OEM/ODM சேவைகளை வழங்க முடியும்.

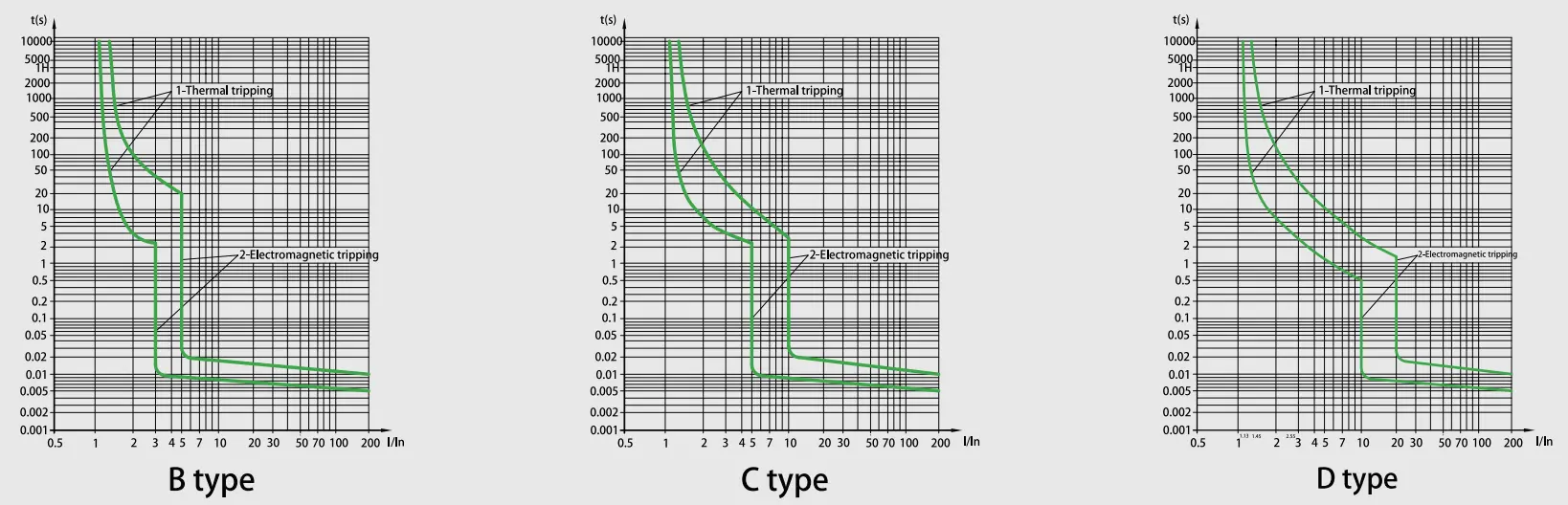

சிறப்பியல்பு வளைவு

தொழில்நுட்ப விவரக்குறிப்பு

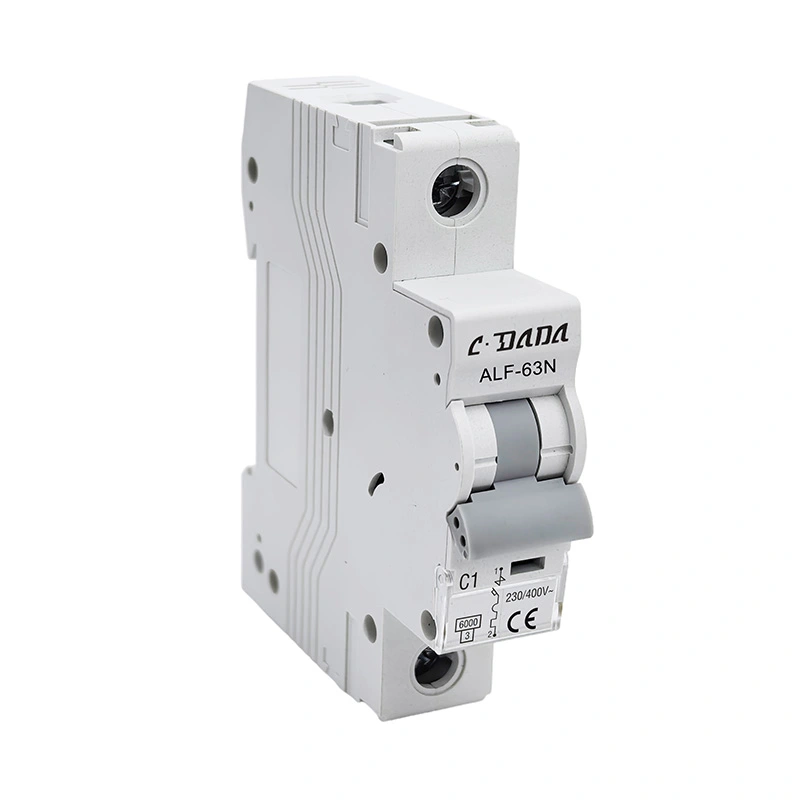

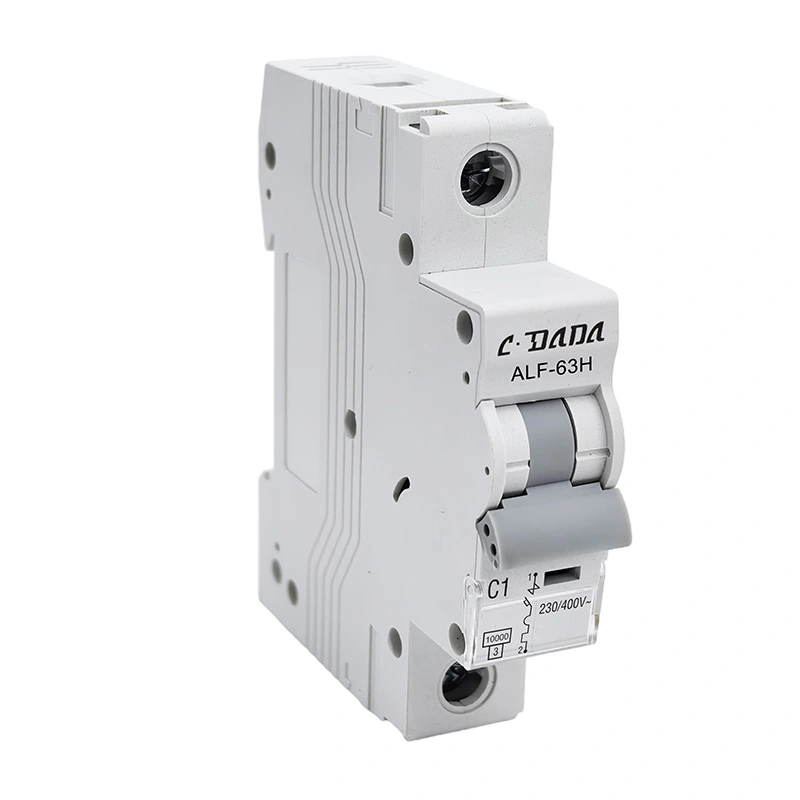

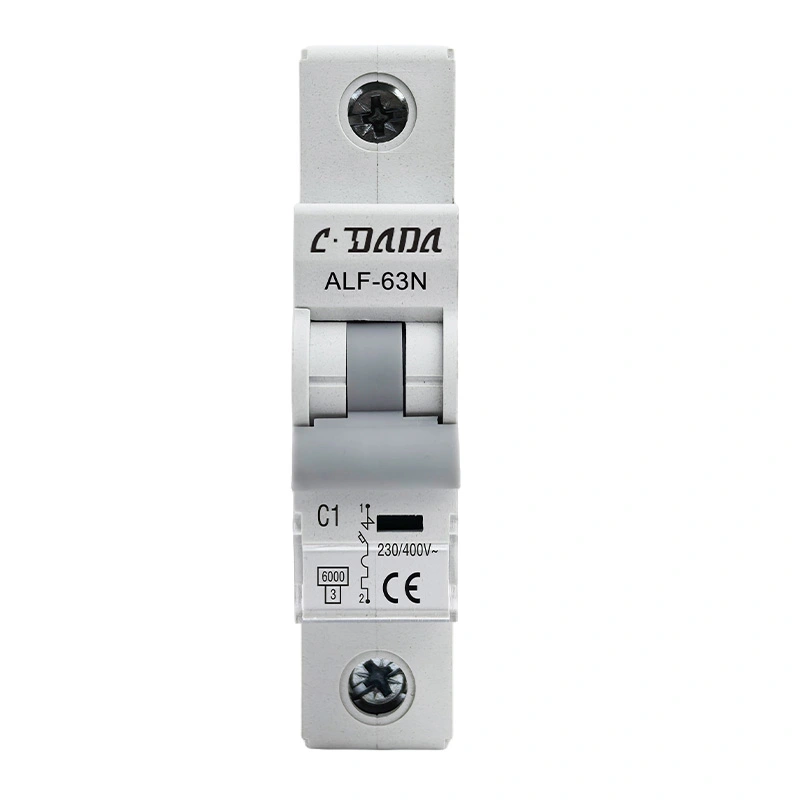

ALF-63N/H தொடர் 6KA 10kA மினியேச்சர் சர்க்யூட் பிரேக்கர்
தரநிலை	EN/IEC60898-1
உடைக்கும் திறன்(kA)	6,10
பாதுகாப்பு	அதிக சுமை மற்றும் குறுகிய சுற்றுக்கு எதிராக
மதிப்பிடப்பட்ட மின்னோட்டம்(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
மதிப்பிடப்பட்ட மின்னழுத்தம்(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
மதிப்பிடப்பட்ட உந்துவிசை தாங்கும் மின்னழுத்தம் Uimp(kV)	4
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் Ui(V)	500
ஆற்றல் கட்டுப்படுத்தும் கேஸ்	3
சுற்றுப்புற வெப்பநிலை(℃)	-25~+40,அதிகபட்சம்.95% ஈரப்பதம்
வெப்ப இயக்க வரம்பு	1.13xln ஒரு மணி நேரத்திற்குள் ட்ரிப்பிங் இல்லை
	ஒரு மணி நேரத்திற்குள் 1.45xIn ட்ரிப்பிங்
காந்த இயக்கம்	பி:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
துருவங்களின் எண்ணிக்கை	1P,1P+N,2P,3P,3P+N மற்றும் 4P
பயண வகை	வெப்ப/காந்த வெளியீடு
முனைய திறன்	16 மிமீ² நெகிழ்வான அல்லது 25 மிமீ² திடமான 25 ஏ மதிப்பீடுகள்
	25 மிமீ ஃப்ளெக்சிபிள் அல்லது 35 மிமீ² ரிஜிட் 32 ஏ முதல் 63 ஏ வரை
பாதுகாப்பு பட்டம்	IP20
நிறுவல்	35 மிமீ டிஐஎன் ரெயிலில் ஏற்றப்படுகிறது
அகலம்	ஒரு கம்பத்திற்கு 17.8மி.மீ

சர்க்யூட் பிரேக்கர் வெளியீட்டு பண்பு

எண்	வெளியிடப்பட்ட மின்னோட்டம் (A)	ஆரம்ப நிலை	தற்போதைய சோதனை	குறிப்பிட்ட நேரம்	பெற வேண்டிய முடிவு	கருத்துக்கள்
1	1-63	குளிர் நிலை	1.13 இன்	t≤1h	பயணம் அல்லாதது
2	1-63	முந்தைய சோதனையில்	1.45லி	t<1h	பயணம்	குறிப்பிட்ட மதிப்பிற்கு மின்னோட்டத்தை 5 வினாடிகளில் சீராக அமைக்கிறது
3	இல்≤32	குளிர் நிலை	2.55 இன்	1s	பயணம்
	இல்>32
4	1-63	குளிர் நிலை	3இன்	t≤0.1s	பயணம் அல்லாதது	பி வகை
			5இன்	t<0.1s	பயணம்	பி வகை
			5ல் 10லி	t≤0.1s	பயணம் அல்லாதது	சி வகை
			10 இல்	t<0.1s	பயணம்	சி வகை
			20லி	t≤0.1s	பயணம் அல்லாதது	டி வகை
				t<0.1s	பயணம்	டி வகை

சகிப்புத்தன்மை(செயல்பாடுகள்)

வகை	செயல்பாட்டு சுழற்சிகள்	செயல்பாட்டு அதிர்வெண்	மதிப்பிடப்பட்ட மின்னோட்டம்
மின்சார சகிப்புத்தன்மை	4000	240/h	1-32
		120/h	40-63
இயந்திர சகிப்புத்தன்மை	10000	240/h	1-63

அம்சங்கள்

★ அல்ட்ரா-ஹை ஷார்ட் சர்க்யூட் உடைக்கும் திறன்

மேம்பட்ட வில் கட்டுப்பாட்டு தொழில்நுட்பம் தொழில்துறை தரங்களுடன் ஒப்பிடும்போது அதிக குறுக்கீடு திறனை அடைகிறது, தீவிர தவறு நிலைமைகளின் கீழ் தொழில்துறை தர மின் அமைப்புகளுக்கு நம்பகமான பாதுகாப்பை உறுதி செய்கிறது.

★ இரட்டை முறை இணைப்பு இடைமுகம்

ஒருங்கிணைந்த ஹைப்ரிட் டெர்மினல் டிசைன் கடினமான பஸ்பார் நறுக்குதல் மற்றும் நெகிழ்வான கேபிள் கிளாம்பிங் ஆகிய இரண்டையும் ஆதரிக்கிறது, வயரிங் நேரத்தை 40% குறைக்கும் அதே வேளையில் பல்வேறு நிறுவல் காட்சிகளுக்கு கருவி இல்லாத தழுவலை செயல்படுத்துகிறது.

★ நீண்ட ஆயுளுக்கான ஆற்றல்-சேமிப்பு பொறிமுறை

10,000 மெக்கானிக்கல் சுழற்சிகள் தாங்கும் திறன் கொண்ட ஸ்பிரிங்-உதவி இயக்க முறைமை, உடைகள் இழப்பீட்டுத் தொழில்நுட்பத்தைக் கொண்டுள்ளது

★ மேம்பட்ட கூட்டு அடைப்பு

புகழ்-தடுப்பு, வெப்ப-எதிர்ப்பு மற்றும் உந்துவிசை-தடுப்பு பண்புகளுடன் ஒருங்கிணைக்கப்பட்ட வில்-தணிக்கும் அறைகள் உள்ள தவறு நிகழ்வுகளுக்கு.

★ டைனமிக் கரண்ட்-லிமிட்டிங் டோபாலஜி

புத்திசாலித்தனமான லெட்-த்ரூ ஆற்றல் ஒடுக்கமானது உச்சநிலை பிழை மின்னோட்டங்களை 65-80% குறைக்கிறது, 30% ஒட்டுமொத்த கணினி செலவுக் குறைப்புத் திறனுடன் கீழ்நிலை சாதன விவரக்குறிப்பு மேம்படுத்தலை செயல்படுத்துகிறது.

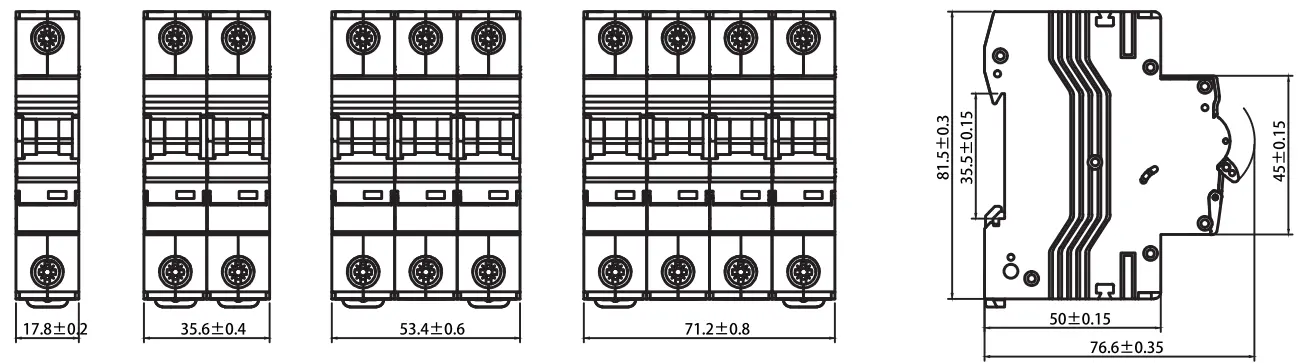

அவுட்லைன் பரிமாணங்கள்

விண்ணப்ப காட்சிகள்

★ குடியிருப்பு: வீட்டுப் பாதுகாப்பிற்கான நுகர்வோர் அலகுகள் மற்றும் விநியோக வாரியங்கள்.

★ தொழில்துறை: தொடர்புகள், சுவிட்ச் கியர் மற்றும் கனரக மின்சார கருவிகளின் பாதுகாப்பு.

★ வணிகம்: அதிக நம்பகத்தன்மை தேவைப்படும் அலுவலக கட்டிடங்கள் மற்றும் வணிக வளாகங்கள்.

தரக் கட்டுப்பாடு & நிலையான சோதனை

★ ஒவ்வொரு CDADA MCBயும் IEC60898-1 உடன் இணங்குவதை உறுதிசெய்ய கடுமையான சோதனைக்கு உட்படுகிறது:

★ தெர்மல் ட்ரிப்பிங் சோதனை: 1.13In (பயணம் அல்லாதது) மற்றும் 1.45In (1 மணி நேரத்திற்குள் பயணம்) சரிபார்க்கப்பட்டது.

★ மேக்னடிக் ட்ரிப்பிங் டெஸ்ட்: பி, சி மற்றும் டி குணாதிசயங்களுக்கான துல்லியமான வெளியீட்டு சோதனை.

★ மின் சகிப்புத்தன்மை: 4,000 செயல்பாட்டு சுழற்சிகளுக்கு சோதிக்கப்பட்டது.

★ இயந்திர சகிப்புத்தன்மை: 10,000 சுழற்சிகளுக்கு சரிபார்க்கப்பட்டது.

தொழிற்சாலை வலிமை மற்றும் ஆதரவு

ஷாங்காய் DADA Electric Co., Ltd. மேம்பட்ட உற்பத்தி வரிசைகள் மற்றும் தொழில்முறை பொறியியல் குழுவுடன் முன்னணி உற்பத்தியாளர். நாங்கள் வழங்குகிறோம்:

★ உலகளாவிய பிராண்டுகளுக்கான தனிப்பயனாக்கப்பட்ட OEM/ODM சேவைகள்.

★ பூஜ்ஜிய குறைபாடு இல்லாத டெலிவரியை உறுதி செய்வதற்கான அதிநவீன சோதனை கருவிகள்.

★ உலகளாவிய லாஜிஸ்டிக்ஸ் ஆதரவு: தயாரிப்புகள் சரியான நிலையில் வருவதை உறுதி செய்வதற்காக கடல் மற்றும் விமான சரக்குகளுக்கு உகந்த பேக்கேஜிங்.
